Ressort de compression VD-364G Acier inoxydable Ø 5,5 x 54,5 x 128 mm

Prix échelonnés - Ressort de compression VD-364G

Quantité Prix unitaire [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9700 EUR
175 2,9700 EUR
250 2,9700 EUR
350 2,9700 EUR

Ressort de compression Acheter

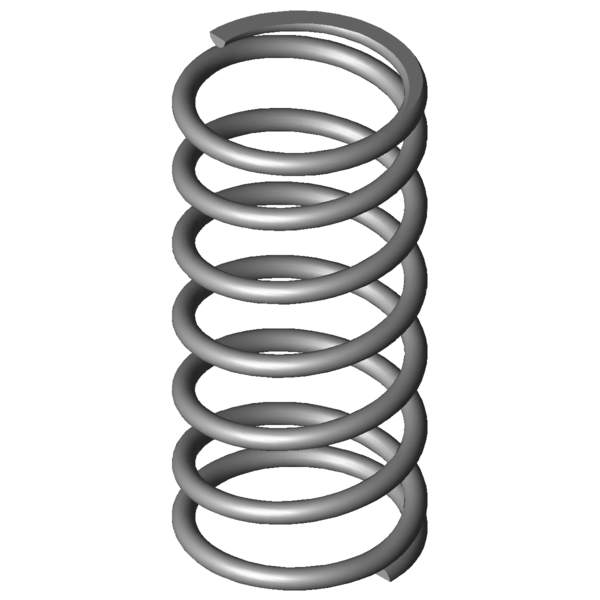

Image du produit Ressort de compression VD-364G
Image du produit Ressort de compression VD-364G
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364G

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,5 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 54,5 mm diamètre d'enroulement moyen
De 60 mm diamètre extérieur d'enroulement
Dd 47,5 mm diamètre maximal du mandrin
Dh 62,2 mm diamètre minimum de la douille
L0 128 mm longueur libre
Lk mm longueur de flambage
Fn 712,875 N force maximum en cas de charge statique
Ln 48,73 mm longueur minimum en cas de charge statique
sn 79,27 mm flexion maximum en cas de charge statique
Fndyn 679,244 N force maximum pour charge dynamique
Lndyn 52,47 mm longueur minimum pour utilisation dynamique
shdyn 19,02 mm course maximum en cas d'utilisation dynamique
S 22,273 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 8,993 N/mm raideur du ressort
Masse 241,1589 g masse d'un ressort
Fntol 44,26 N tolérance (+/-) pour force maximum statique
Fndtol 43,67 N tolérance (+/-) pour force maximum dynamique
Detol 1 mm tolérance (+/-) du diamètre extérieur
L0tol 3,04 mm tolérance (+/-) pour longueur libre
Groupe de prix #AK - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364G Acier inoxydable Ø 5,5 x 54,5 x 128 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364G Acier inoxydable Ø 5,5 x 54,5 x 128 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364G Acier inoxydable Ø 5,5 x 54,5 x 128 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364G Acier inoxydable Ø 5,5 x 54,5 x 128 mm

calcul du chemin de force Ressort de compression VD-364G

Formulaire de demande Ressort de compression VD-364G Acier inoxydable Ø 5,5 x 54,5 x 128 mm

Formulaire de demande Ressort de compression VD-364G

Ressorts de compression similaires pour Ressort de compression VD-364G Acier inoxydable Ø 5,5 x 54,5 x 128 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364G 1.4310 5,5 60 128 712,875 48,73 79,27 5,5 8,993 100,0 | 100,0 | 100,0 | 100,0
D-364G EN 10270-1 5,5 60 128 829,99 48,73 79,27 5,5 10,47 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-289 55 117 1,886 1.4310 177,057 23,12 93,88 52,0 | 80,4 | 54,6 | 21,0
VD-313R-01 70 133 2,226 1.4310 231,255 29,12 103,88 54,7 | 84,9 | 54,4 | 24,8
VD-313B 60 122 2,341 1.4310 225,395 25,7 96,3 56,6 | 86,9 | 57,0 | 26,0
VD-313E-11 48 120 2,798 1.4310 235,382 35,89 84,11 58,2 | 79,7 | 63,6 | 31,1
VD-315 54 150 3,258 1.4310 367,014 37,36 112,64 59,9 | 82,7 | 60,9 | 36,2
VD-364R-32 69 136 3,973 1.4310 251,418 72,71 63,29 64,9 | 93,1 | 57,6 | 44,2
VD-339J-22 58 120 4,26 1.4310 334,429 41,5 78,5 70,4 | 90,7 | 73,0 | 47,4
VD-346A 55 150 5,147 1.4310 447,151 63,13 86,88 74,5 | 89,3 | 77,0 | 57,2
VD-344A-14 60 120 5,976 1.4310 446,733 45,25 74,75 79,9 | 94,9 | 78,5 | 66,5
VD-364R-43 54 135 6,072 1.4310 236,535 96,04 38,96 67,7 | 94,3 | 41,2 | 67,5
VD-340 68 120 6,249 1.4310 541,039 33,42 86,58 81,4 | 91,0 | 83,7 | 69,5
VD-346 55 130 7,955 1.4310 681,108 44,38 85,63 92,1 | 93,7 | 94,1 | 88,4
VD-364G 60 128 8,993 1.4310 712,875 48,73 79,27 100,0 | 100,0 | 100,0 | 100,0
VD-351B 45 130 9,494 1.4310 628,337 63,82 66,18 89,6 | 88,1 | 85,8 | 94,7
VD-364J-03 56 117 11,304 1.4310 778,262 48,15 68,85 87,9 | 94,9 | 89,2 | 79,6
VD-364J-23 48 135 12,271 1.4310 838,71 66,65 68,35 83,5 | 91,6 | 85,6 | 73,3
VD-364R-71 61 120 12,393 1.4310 836,5 52,5 67,5 84,1 | 94,6 | 85,2 | 72,6
VD-376A 56,3 140 12,973 1.4310 822,95 76,56 63,44 81,2 | 90,9 | 83,3 | 69,3
VD-376 56,3 115 20,049 1.4310 1223,227 53,99 61,01 67,6 | 90,3 | 67,6 | 44,9
VD-382 46,3 135 25,338 1.4310 1526,786 74,74 60,26 61,1 | 86,4 | 61,4 | 35,5
VD-401 71 140 26,061 1.4310 1863,511 68,49 71,51 60,1 | 81,6 | 64,2 | 34,5
VD-406A 58 147 33,732 1.4310 1761,325 94,78 52,22 54,7 | 84,2 | 53,2 | 26,7
VD-407 58 160 33,732 1.4310 2199,838 94,78 65,22 55,3 | 81,8 | 57,3 | 26,7
VD-406 58 110 52,131 1.4310 2242,769 66,98 43,02 48,0 | 83,8 | 43,0 | 17,3
VD-405A 58 98 52,131 1.4310 1617,199 66,98 31,02 46,5 | 80,7 | 41,6 | 17,2
VD-431 73 135 63,624 1.4310 3259,197 83,77 51,23 44,9 | 77,3 | 43,2 | 14,1
VD-414M-02 57 138 64,888 1.4310 2448,094 100,27 37,73 45,1 | 83,0 | 38,4 | 13,9
VD-412 48 135 65,882 1.4310 2744 93,35 41,65 44,7 | 81,2 | 39,3 | 13,7
Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-364G

Pays d'origine: DE, German; Ressort de compression VD-364G

Image du produit - Ressorts de compression VD-364G

Image du produit - Ressorts de compression VD-364G

QR-Code: Ressort de compression VD-364G

QR-Code - Ressorts de compression - VD-364G | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364g.html
