Ressort de compression VD-364J-23 Acier inoxydable Ø 5,5 x 42,5 x 135 mm

Prix échelonnés - Ressort de compression VD-364J-23

Quantité	Prix unitaire [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5200 EUR
175	3,5200 EUR
250	3,5200 EUR
350	3,5200 EUR

Ressort de compression Acheter

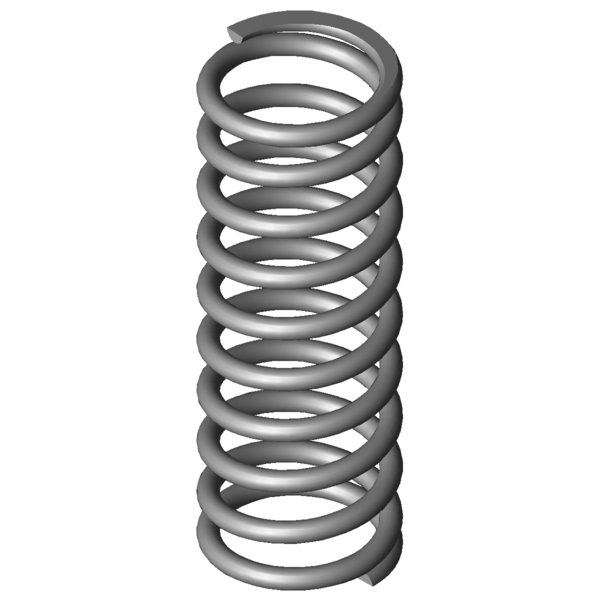

Image du produit Ressort de compression VD-364J-23

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364J-23

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	42,5	mm	diamètre d'enroulement moyen
De	48	mm	diamètre extérieur d'enroulement
Dd	36,2	mm	diamètre maximal du mandrin
Dh	49,9	mm	diamètre minimum de la douille
L0	135	mm	longueur libre
Lk		mm	longueur de flambage
Fn	838,71	N	force maximum en cas de charge statique
Ln	66,65	mm	longueur minimum en cas de charge statique
sn	68,35	mm	flexion maximum en cas de charge statique
Fndyn	782,264	N	force maximum pour charge dynamique
Lndyn	71,25	mm	longueur minimum pour utilisation dynamique
shdyn	19,5	mm	course maximum en cas d'utilisation dynamique
S	15,235	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	12,271	N/mm	raideur du ressort
Masse	263,2836	g	masse d'un ressort
Fntol	51,29	N	tolérance (+/-) pour force maximum statique
Fndtol	50,5	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,1	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AM	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364J-23 Acier inoxydable Ø 5,5 x 42,5 x 135 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364J-23 Acier inoxydable Ø 5,5 x 42,5 x 135 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364J-23 Acier inoxydable Ø 5,5 x 42,5 x 135 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364J-23 Acier inoxydable Ø 5,5 x 42,5 x 135 mm

calcul du chemin de force Ressort de compression VD-364J-23

Formulaire de demande Ressort de compression VD-364J-23 Acier inoxydable Ø 5,5 x 42,5 x 135 mm

Formulaire de demande Ressort de compression VD-364J-23

Ressorts de compression similaires pour Ressort de compression VD-364J-23 Acier inoxydable Ø 5,5 x 42,5 x 135 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364J-23	1.4310	5,5	48	135	838,71	66,65	68,35	8,5	12,271	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-23	EN 10270-1	5,5	48	135	976,5	66,65	68,35	8,5	14,287	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-288H	48	161	1,059	1.4310	140,243	28,56	132,44	40,3 \| 78,3 \| 34,2 \| 8,6
VD-288G	48	104	1,664	1.4310	139,427	20,21	83,79	46,2 \| 76,0 \| 49,1 \| 13,6
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	48,7 \| 81,1 \| 49,9 \| 15,1
VD-313E-12	48	160	2,099	1.4310	240,42	45,45	114,55	48,2 \| 83,3 \| 44,2 \| 17,1
VD-290	43,2	125	2,607	1.4310	247,922	29,89	95,12	50,7 \| 80,3 \| 50,7 \| 21,2
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	54,1 \| 84,8 \| 54,7 \| 22,8
VD-318D	49	156	2,892	1.4310	301,184	51,85	104,15	53,4 \| 85,7 \| 50,8 \| 23,6
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	61,5 \| 87,4 \| 60,7 \| 36,5
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	62,6 \| 95,7 \| 42,6 \| 49,5
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	70,2 \| 83,3 \| 73,8 \| 53,5
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	73,5 \| 86,9 \| 77,2 \| 56,4
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	78,9 \| 91,5 \| 80,5 \| 64,8
VD-351B	45	130	9,494	1.4310	628,337	63,82	66,18	85,6 \| 93,7 \| 85,9 \| 77,4
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	88,7 \| 93,7 \| 90,6 \| 81,9
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	100,0 \| 100,0 \| 100,0 \| 100,0
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	93,2 \| 89,7 \| 95,5 \| 94,6
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	86,2 \| 92,5 \| 79,6 \| 86,6
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	78,8 \| 90,9 \| 68,5 \| 76,9
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	79,8 \| 95,8 \| 80,4 \| 63,0
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	71,5 \| 94,6 \| 71,5 \| 48,4
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	66,9 \| 89,2 \| 67,4 \| 44,1
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	61,7 \| 87,7 \| 62,7 \| 34,6
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	53,2 \| 85,3 \| 49,9 \| 24,3
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	48,2 \| 81,0 \| 44,7 \| 18,9
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	51,3 \| 89,6 \| 45,8 \| 18,6
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	46,7 \| 82,1 \| 41,6 \| 16,5
VD-414AF	42	130	107,278	1.4310	3883,478	93,8	36,2	44,3 \| 84,2 \| 37,3 \| 11,4
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	41,1 \| 79,6 \| 33,4 \| 10,2

Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-364J-23
