Ressort de compression VD-376A Acier inoxydable Ø 6,3 x 50 x 140 mm

Prix échelonnés - Ressort de compression VD-376A

Quantité	Prix unitaire [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5200 EUR
175	3,5200 EUR
250	3,5200 EUR
350	3,5200 EUR

Ressort de compression Acheter

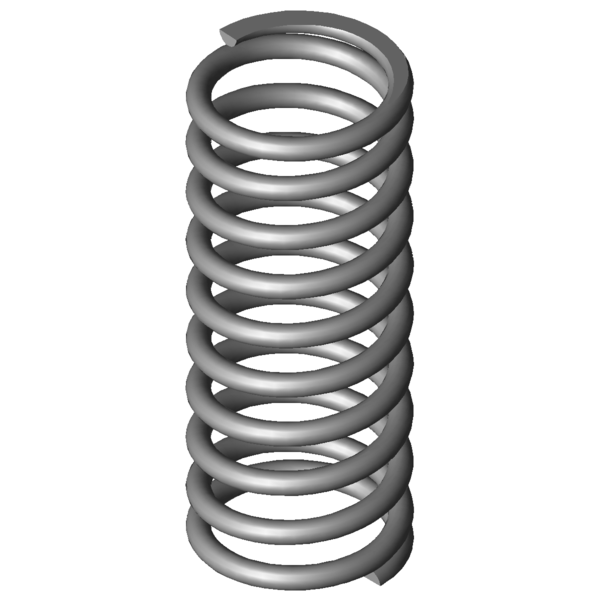

Image du produit Ressort de compression VD-376A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-376A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	56,3	mm	diamètre extérieur d'enroulement
Dd	42,6	mm	diamètre maximal du mandrin
Dh	57,7	mm	diamètre minimum de la douille
L0	140	mm	longueur libre
Lk		mm	longueur de flambage
Fn	822,95	N	force maximum en cas de charge statique
Ln	76,56	mm	longueur minimum en cas de charge statique
sn	63,44	mm	flexion maximum en cas de charge statique
Fndyn	755,419	N	force maximum pour charge dynamique
Lndyn	81,77	mm	longueur minimum pour utilisation dynamique
shdyn	34,52	mm	course maximum en cas d'utilisation dynamique
S	15,729	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	12,973	N/mm	raideur du ressort
Masse	406,4065	g	masse d'un ressort
Fntol	61,2	N	tolérance (+/-) pour force maximum statique
Fndtol	60	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,1	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AM	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-376A Acier inoxydable Ø 6,3 x 50 x 140 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-376A Acier inoxydable Ø 6,3 x 50 x 140 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-376A Acier inoxydable Ø 6,3 x 50 x 140 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-376A Acier inoxydable Ø 6,3 x 50 x 140 mm

calcul du chemin de force Ressort de compression VD-376A

Formulaire de demande Ressort de compression VD-376A Acier inoxydable Ø 6,3 x 50 x 140 mm

Formulaire de demande Ressort de compression VD-376A

Ressorts de compression similaires pour Ressort de compression VD-376A Acier inoxydable Ø 6,3 x 50 x 140 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-376A	1.4310	6,3	56,3	140	822,95	76,56	63,44	8,5	12,973	100,0 \| 100,0 \| 100,0 \| 100,0
D-376A	EN 10270-1	6,3	56,3	140	958,149	76,56	63,44	8,5	15,104	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	53,3 \| 84,2 \| 50,5 \| 25,1
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	61,7 \| 89,2 \| 65,2 \| 30,6
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	59,4 \| 84,7 \| 60,7 \| 32,8
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	58,7 \| 82,6 \| 58,8 \| 34,5
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	64,5 \| 90,1 \| 63,7 \| 39,7
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	67,3 \| 86,3 \| 69,6 \| 46,1
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	61,9 \| 93,7 \| 45,1 \| 46,8
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	74,1 \| 88,9 \| 77,1 \| 56,4
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	76,6 \| 90,0 \| 78,4 \| 61,3
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	81,2 \| 90,9 \| 83,3 \| 69,3
VD-352	45	140	10,053	1.4310	795,884	60,83	79,17	84,1 \| 86,4 \| 88,4 \| 77,5
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	90,2 \| 90,1 \| 93,4 \| 87,1
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	93,2 \| 89,7 \| 95,5 \| 94,6
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	94,3 \| 91,1 \| 96,2 \| 95,5
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	88,3 \| 90,1 \| 83,3 \| 91,5
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	80,2 \| 94,0 \| 81,7 \| 64,7
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	72,8 \| 92,9 \| 74,4 \| 51,2
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	69,5 \| 91,8 \| 70,0 \| 46,6
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	64,4 \| 90,4 \| 64,5 \| 38,5
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	64,5 \| 87,8 \| 67,3 \| 38,5
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	54,0 \| 84,8 \| 52,3 \| 24,9
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	51,9 \| 89,1 \| 46,5 \| 20,0
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	51,4 \| 86,8 \| 47,8 \| 19,7
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	48,2 \| 80,6 \| 48,4 \| 15,8
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	44,2 \| 86,9 \| 34,9 \| 10,8

Nombre de ressorts métalliques similaires: 25

Numéro de tarif douanier: 73202081; Ressort de compression VD-376A

Pays d'origine: DE, German; Ressort de compression VD-376A
