Ressort de compression VD-437 Acier inoxydable Ø 10 x 50 x 165 mm

Prix échelonnés - Ressort de compression VD-437

Quantité	Prix unitaire [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Ressort de compression Acheter

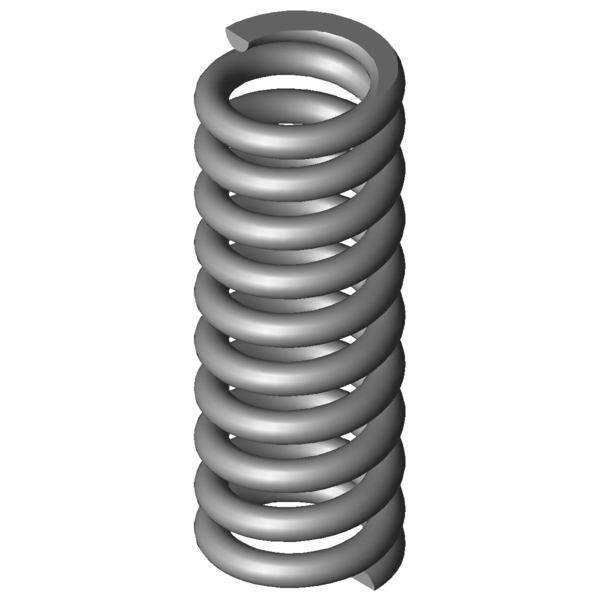

Image du produit Ressort de compression VD-437

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-437

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	60	mm	diamètre extérieur d'enroulement
Dd	38	mm	diamètre maximal du mandrin
Dh	62	mm	diamètre minimum de la douille
L0	165	mm	longueur libre
Lk		mm	longueur de flambage
Fn	3978,676	N	force maximum en cas de charge statique
Ln	116,69	mm	longueur minimum en cas de charge statique
sn	48,31	mm	flexion maximum en cas de charge statique
Fndyn	3497,529	N	force maximum pour charge dynamique
Lndyn	122,53	mm	longueur minimum pour utilisation dynamique
shdyn	7,45	mm	course maximum en cas d'utilisation dynamique
S	18,235	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	82,353	N/mm	raideur du ressort
Masse	1023,9518	g	masse d'un ressort
Fntol	315	N	tolérance (+/-) pour force maximum statique
Fndtol	307	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,57	mm	tolérance (+/-) pour longueur libre
Groupe de prix	###AW	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-437 Acier inoxydable Ø 10 x 50 x 165 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-437 Acier inoxydable Ø 10 x 50 x 165 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-437 Acier inoxydable Ø 10 x 50 x 165 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-437 Acier inoxydable Ø 10 x 50 x 165 mm

calcul du chemin de force Ressort de compression VD-437

Formulaire de demande Ressort de compression VD-437 Acier inoxydable Ø 10 x 50 x 165 mm

Formulaire de demande Ressort de compression VD-437

Ressorts de compression similaires pour Ressort de compression VD-437 Acier inoxydable Ø 10 x 50 x 165 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-437	1.4310	10	60	165	3978,676	116,69	48,31	8,5	82,353	100,0 \| 100,0 \| 100,0 \| 100,0
D-437	EN 10270-1	10	60	165	4632,316	116,69	48,31	8,5	95,882	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	38,3 \| 76,6 \| 31,6 \| 6,6
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	39,8 \| 74,2 \| 37,9 \| 7,3
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	42,2 \| 75,9 \| 43,3 \| 7,4
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	40,7 \| 80,9 \| 32,5 \| 8,9
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	42,2 \| 83,3 \| 33,5 \| 9,7
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	42,6 \| 77,5 \| 39,4 \| 10,9
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	43,4 \| 81,2 \| 36,9 \| 12,2
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	46,7 \| 83,7 \| 40,6 \| 15,8
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	48,2 \| 80,6 \| 48,4 \| 15,8
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	65,6 \| 91,2 \| 64,7 \| 41,0
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	66,0 \| 88,6 \| 68,4 \| 41,0
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	69,3 \| 92,5 \| 68,8 \| 46,6
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	75,3 \| 91,6 \| 77,0 \| 57,3
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	79,4 \| 89,5 \| 69,8 \| 78,8
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	100,0 \| 100,0 \| 100,0 \| 100,0
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	78,7 \| 92,2 \| 75,2 \| 68,6

Nombre de ressorts métalliques similaires: 15

Numéro de tarif douanier: 73202081; Ressort de compression VD-437

Pays d'origine: DE, German; Ressort de compression VD-437
