Ressort de compression VD-414M-03 Acier inoxydable Ø 9 x 48 x 184 mm

Prix échelonnés - Ressort de compression VD-414M-03

Quantité	Prix unitaire [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Ressort de compression Acheter

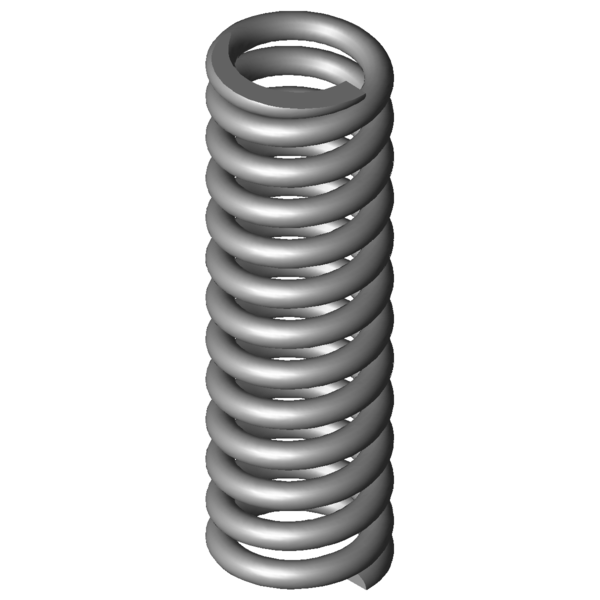

Image du produit Ressort de compression VD-414M-03

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414M-03

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	48	mm	diamètre d'enroulement moyen
De	57	mm	diamètre extérieur d'enroulement
Dd	37,8	mm	diamètre maximal du mandrin
Dh	58,4	mm	diamètre minimum de la douille
L0	184	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2495,286	N	force maximum en cas de charge statique
Ln	131,12	mm	longueur minimum en cas de charge statique
sn	52,88	mm	flexion maximum en cas de charge statique
Fndyn	2161,832	N	force maximum pour charge dynamique
Lndyn	138,19	mm	longueur minimum pour utilisation dynamique
shdyn	18,14	mm	course maximum en cas d'utilisation dynamique
S	15,909	mm	pas, écart de milieu du fil à milieu du fil
n	11	nombre	de spires utiles
nt		nombre	total de spires
R	47,191	N/mm	raideur du ressort
Masse	985,8023	g	masse d'un ressort
Fntol	219	N	tolérance (+/-) pour force maximum statique
Fndtol	213	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,13	mm	tolérance (+/-) pour longueur libre
Groupe de prix	###AW	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414M-03 Acier inoxydable Ø 9 x 48 x 184 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414M-03 Acier inoxydable Ø 9 x 48 x 184 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414M-03 Acier inoxydable Ø 9 x 48 x 184 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414M-03 Acier inoxydable Ø 9 x 48 x 184 mm

calcul du chemin de force Ressort de compression VD-414M-03

Formulaire de demande Ressort de compression VD-414M-03 Acier inoxydable Ø 9 x 48 x 184 mm

Formulaire de demande Ressort de compression VD-414M-03

Ressorts de compression similaires pour Ressort de compression VD-414M-03 Acier inoxydable Ø 9 x 48 x 184 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414M-03	1.4310	9	57	184	2495,286	131,12	52,88	11	47,191	100,0 \| 100,0 \| 100,0 \| 100,0
D-414M-03	EN 10270-1	9	57	184	2905,226	131,12	52,88	11	54,944	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	46,9 \| 84,8 \| 40,4 \| 15,5
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	48,3 \| 86,0 \| 42,0 \| 17,0
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	48,1 \| 84,5 \| 42,5 \| 17,3
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	47,8 \| 81,6 \| 44,1 \| 17,7
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	54,0 \| 81,9 \| 55,6 \| 24,7
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	56,0 \| 88,0 \| 52,4 \| 27,5
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	55,8 \| 81,6 \| 58,2 \| 27,5
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	59,6 \| 81,9 \| 60,5 \| 36,5
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	72,8 \| 84,4 \| 76,3 \| 57,7
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	82,5 \| 91,4 \| 84,6 \| 71,5
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	81,7 \| 89,0 \| 84,7 \| 71,5
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	86,8 \| 93,3 \| 88,3 \| 78,6
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	89,2 \| 95,9 \| 90,4 \| 81,3
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	91,7 \| 90,0 \| 90,1 \| 94,9
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	83,0 \| 91,7 \| 84,7 \| 72,7
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	75,3 \| 91,6 \| 77,0 \| 57,3

Nombre de ressorts métalliques similaires: 16

Numéro de tarif douanier: 73202081; Ressort de compression VD-414M-03

Pays d'origine: DE, German; Ressort de compression VD-414M-03

Image du produit - Ressorts de compression VD-414M-03

QR-Code: Ressort de compression VD-414M-03

QR-Code - Ressorts de compression - VD-414M-03 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-414m-03.html
