Ressort de compression VD-389N-04 Acier inoxydable Ø 7 x 39 x 194 mm

Prix échelonnés - Ressort de compression VD-389N-04

Quantité	Prix unitaire [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1800 EUR
175	5,1800 EUR
250	5,1800 EUR
350	5,1800 EUR

Ressort de compression Acheter

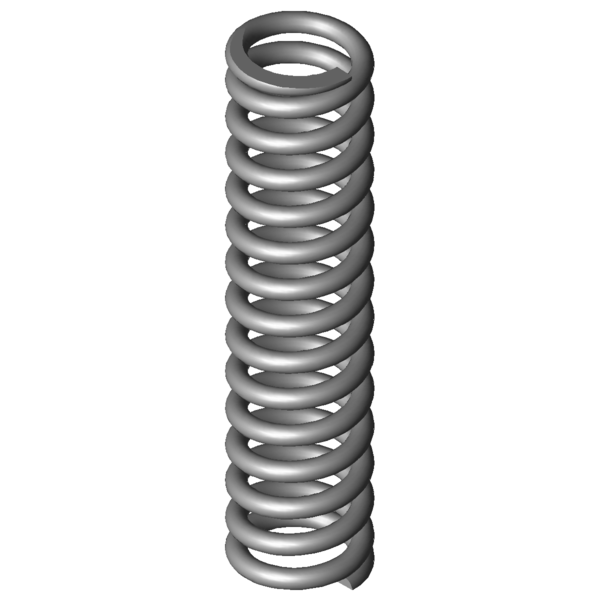

Image du produit Ressort de compression VD-389N-04

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389N-04

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	39	mm	diamètre d'enroulement moyen
De	46	mm	diamètre extérieur d'enroulement
Dd	31	mm	diamètre maximal du mandrin
Dh	47,4	mm	diamètre minimum de la douille
L0	194	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2061,324	N	force maximum en cas de charge statique
Ln	118,34	mm	longueur minimum en cas de charge statique
sn	75,66	mm	flexion maximum en cas de charge statique
Fndyn	1852,559	N	force maximum pour charge dynamique
Lndyn	126	mm	longueur minimum pour utilisation dynamique
shdyn	14,44	mm	course maximum en cas d'utilisation dynamique
S	14,385	mm	pas, écart de milieu du fil à milieu du fil
n	13	nombre	de spires utiles
nt		nombre	total de spires
R	27,244	N/mm	raideur du ressort
Masse	559,0777	g	masse d'un ressort
Fntol	137	N	tolérance (+/-) pour force maximum statique
Fndtol	134	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,15	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AS	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389N-04 Acier inoxydable Ø 7 x 39 x 194 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389N-04 Acier inoxydable Ø 7 x 39 x 194 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389N-04 Acier inoxydable Ø 7 x 39 x 194 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389N-04 Acier inoxydable Ø 7 x 39 x 194 mm

calcul du chemin de force Ressort de compression VD-389N-04

Formulaire de demande Ressort de compression VD-389N-04 Acier inoxydable Ø 7 x 39 x 194 mm

Formulaire de demande Ressort de compression VD-389N-04

Ressorts de compression similaires pour Ressort de compression VD-389N-04 Acier inoxydable Ø 7 x 39 x 194 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389N-04	1.4310	7	46	194	2061,324	118,34	75,66	13	27,244	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N-04	EN 10270-1	7	46	194	2399,97	118,34	75,66	13	31,719	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	50,2 \| 87,4 \| 48,1 \| 15,1
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	46,3 \| 78,4 \| 45,5 \| 15,1
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	53,1 \| 88,0 \| 54,3 \| 17,0
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	49,6 \| 84,9 \| 45,1 \| 18,9
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	54,8 \| 88,0 \| 51,4 \| 25,1
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	60,1 \| 89,9 \| 59,7 \| 30,6
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	64,3 \| 91,3 \| 66,4 \| 35,2
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	61,2 \| 96,3 \| 44,5 \| 42,7
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	63,5 \| 87,7 \| 50,7 \| 52,0
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	63,5 \| 89,2 \| 42,6 \| 58,6
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	79,7 \| 96,3 \| 79,6 \| 63,2
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	79,7 \| 87,7 \| 82,9 \| 68,5
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	85,0 \| 86,5 \| 89,2 \| 79,5
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	88,5 \| 94,1 \| 90,2 \| 81,2
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	87,2 \| 92,0 \| 78,4 \| 91,1
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	81,7 \| 90,7 \| 76,2 \| 78,1
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	85,8 \| 92,8 \| 87,8 \| 76,9
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	77,5 \| 93,8 \| 78,0 \| 60,8
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	66,4 \| 91,9 \| 65,6 \| 41,8
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	66,1 \| 88,5 \| 69,6 \| 40,3

Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-389N-04

Pays d'origine: DE, German; Ressort de compression VD-389N-04
