Ressort de compression VD-389N-05 Acier inoxydable Ø 7 x 39 x 236 mm

Prix échelonnés - Ressort de compression VD-389N-05

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

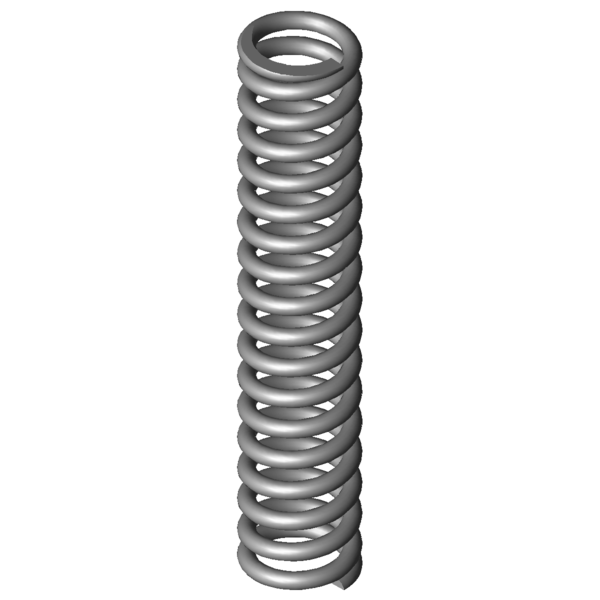

Image du produit Ressort de compression VD-389N-05

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389N-05

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	39	mm	diamètre d'enroulement moyen
De	46	mm	diamètre extérieur d'enroulement
Dd	31	mm	diamètre maximal du mandrin
Dh	47,4	mm	diamètre minimum de la douille
L0	236	mm	longueur libre
Lk	142,67	mm	longueur de flambage
Fn	2071,54	N	force maximum en cas de charge statique
Ln	142,41	mm	longueur minimum en cas de charge statique
sn	93,59	mm	flexion maximum en cas de charge statique
Fndyn	1841,661	N	force maximum pour charge dynamique
Lndyn	152,8	mm	longueur minimum pour utilisation dynamique
shdyn	17,65	mm	course maximum en cas d'utilisation dynamique
S	14,313	mm	pas, écart de milieu du fil à milieu du fil
n	16	nombre	de spires utiles
nt		nombre	total de spires
R	22,135	N/mm	raideur du ressort
Masse	670,8932	g	masse d'un ressort
Fntol	135	N	tolérance (+/-) pour force maximum statique
Fndtol	131	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,79	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389N-05 Acier inoxydable Ø 7 x 39 x 236 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389N-05 Acier inoxydable Ø 7 x 39 x 236 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389N-05 Acier inoxydable Ø 7 x 39 x 236 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389N-05 Acier inoxydable Ø 7 x 39 x 236 mm

calcul du chemin de force Ressort de compression VD-389N-05

Formulaire de demande Ressort de compression VD-389N-05 Acier inoxydable Ø 7 x 39 x 236 mm

Formulaire de demande Ressort de compression VD-389N-05

Ressorts de compression similaires pour Ressort de compression VD-389N-05 Acier inoxydable Ø 7 x 39 x 236 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389N-05	1.4310	7	46	236	2071,54	142,41	93,59	16	22,135	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N-05	EN 10270-1	7	46	236	2411,864	142,41	93,59	16	25,772	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	41,6 \| 79,9 \| 35,5 \| 9,5
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	45,4 \| 84,1 \| 39,6 \| 12,7
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	47,9 \| 84,9 \| 44,3 \| 14,6
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	53,6 \| 85,4 \| 54,5 \| 20,9
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	58,3 \| 85,4 \| 58,8 \| 30,9
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	63,3 \| 83,1 \| 66,1 \| 40,8
VD-384A	46,3	280	9,572	1.4310	985,004	177,1	102,9	67,9 \| 91,2 \| 69,3 \| 43,2
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	65,4 \| 93,0 \| 60,1 \| 43,3
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	60,6 \| 90,7 \| 38,4 \| 52,6
VD-384	46,3	280	11,642	1.4310	1538,428	147,85	132,15	72,1 \| 91,2 \| 72,5 \| 52,6
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	81,5 \| 93,7 \| 82,6 \| 68,2
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	85,6 \| 96,2 \| 83,7 \| 77,0
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	85,0 \| 90,7 \| 86,5 \| 77,8
VD-389A	38,3	225	18,696	1.4310	953,272	174,01	50,99	74,7 \| 89,5 \| 50,2 \| 84,5
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389	38,3	225	22,738	1.4310	1811,851	145,32	79,68	91,1 \| 89,5 \| 86,3 \| 97,3
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	88,5 \| 94,1 \| 90,2 \| 81,2
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	82,2 \| 92,8 \| 80,5 \| 73,1
VD-414	48	275	30,27	1.4310	2744	184,35	90,65	83,0 \| 89,7 \| 86,2 \| 73,1
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	54,1 \| 86,9 \| 50,1 \| 25,1
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	47,8 \| 84,3 \| 41,8 \| 17,3

Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-389N-05

Pays d'origine: DE, German; Ressort de compression VD-389N-05
