Ressort de compression VD-389A Acier inoxydable Ø 6,3 x 32 x 225 mm

Prix échelonnés - Ressort de compression VD-389A

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

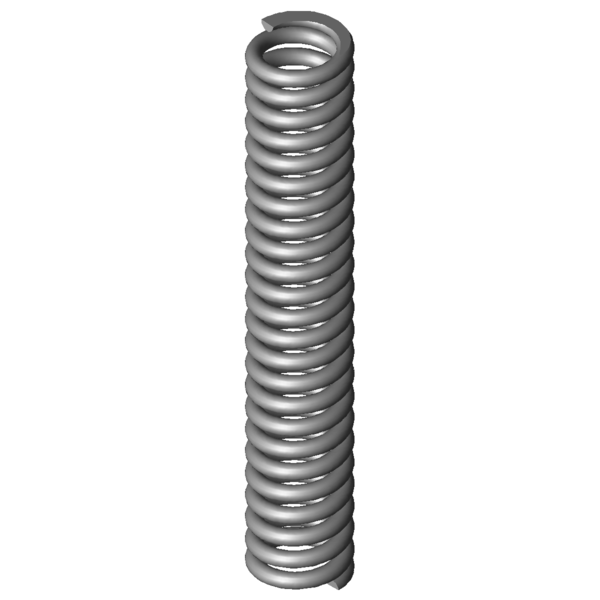

Image du produit Ressort de compression VD-389A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	32	mm	diamètre d'enroulement moyen
De	38,3	mm	diamètre extérieur d'enroulement
Dd	24,7	mm	diamètre maximal du mandrin
Dh	39,6	mm	diamètre minimum de la douille
L0	225	mm	longueur libre
Lk	165,2	mm	longueur de flambage
Fn	953,272	N	force maximum en cas de charge statique
Ln	174,01	mm	longueur minimum en cas de charge statique
sn	50,99	mm	flexion maximum en cas de charge statique
Fndyn	769,508	N	force maximum pour charge dynamique
Lndyn	183,84	mm	longueur minimum pour utilisation dynamique
shdyn	38,9	mm	course maximum en cas d'utilisation dynamique
S	9,72	mm	pas, écart de milieu du fil à milieu du fil
n	22,5	nombre	de spires utiles
nt		nombre	total de spires
R	18,696	N/mm	raideur du ressort
Masse	606,9003	g	masse d'un ressort
Fntol	112	N	tolérance (+/-) pour force maximum statique
Fndtol	109,5	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,41	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389A Acier inoxydable Ø 6,3 x 32 x 225 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389A Acier inoxydable Ø 6,3 x 32 x 225 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389A Acier inoxydable Ø 6,3 x 32 x 225 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389A Acier inoxydable Ø 6,3 x 32 x 225 mm

calcul du chemin de force Ressort de compression VD-389A

Formulaire de demande Ressort de compression VD-389A Acier inoxydable Ø 6,3 x 32 x 225 mm

Formulaire de demande Ressort de compression VD-389A

Ressorts de compression similaires pour Ressort de compression VD-389A Acier inoxydable Ø 6,3 x 32 x 225 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389A	1.4310	6,3	38,3	225	953,272	174,01	50,99	22,5	18,696	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A	EN 10270-1	6,3	38,3	225	1109,881	174,01	50,99	22,5	21,767	92,9 \| 100,0 \| 92,9 \| 85,9
D-389	EN 10270-1	6,3	38,3	225	2109,513	145,32	79,68	18,5	26,473	75,1 \| 100,0 \| 54,6 \| 70,6

Nombre de ressorts métalliques similaires: 3

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-297B	35,2	230	1,6	1.4310	245,76	76,4	153,6	39,4 \| 80,2 \| 29,5 \| 8,6
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	41,5 \| 82,1 \| 32,3 \| 10,1
VD-313J	40	248	1,966	1.4310	335,916	77,14	170,86	41,4 \| 81,2 \| 32,5 \| 10,5
VD-297	35,2	190	2,24	1.4310	299,264	56,4	133,6	40,8 \| 75,7 \| 34,8 \| 12,0
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	45,6 \| 82,1 \| 39,7 \| 15,0
VD-329A	36	250	3,038	1.4310	408,212	115,64	134,36	46,4 \| 82,5 \| 40,4 \| 16,3
VD-329	36	250	3,695	1.4310	567,183	96,5	153,5	49,5 \| 82,5 \| 46,4 \| 19,8
VD-359A	37	230	7,417	1.4310	662,662	140,66	89,34	64,7 \| 91,3 \| 63,3 \| 39,7
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	69,7 \| 91,3 \| 69,6 \| 48,3
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	71,7 \| 92,1 \| 71,9 \| 51,2
VD-359A-09	34	206	11,212	1.4310	907,617	125,05	80,95	75,2 \| 86,6 \| 79,1 \| 60,0
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	84,4 \| 88,4 \| 84,4 \| 80,5
VD-364R-12	39	254	15,462	1.4310	1617,333	149,4	104,6	76,5 \| 93,0 \| 53,8 \| 82,7
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	83,9 \| 93,5 \| 58,5 \| 99,8
VD-389A	38,3	225	18,696	1.4310	953,272	174,01	50,99	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	79,8 \| 89,8 \| 63,2 \| 86,4
VD-389	38,3	225	22,738	1.4310	1811,851	145,32	79,68	80,2 \| 100,0 \| 58,3 \| 82,2
VD-389A-12	39	254	24,057	1.4310	1809,619	178,78	75,22	77,2 \| 93,6 \| 60,2 \| 77,7
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	76,7 \| 94,2 \| 73,3 \| 62,5
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	73,5 \| 90,4 \| 76,6 \| 53,6
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	57,3 \| 86,3 \| 56,8 \| 28,7

Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-389A

Pays d'origine: DE, German; Ressort de compression VD-389A
