Ressort de compression VD-389A-11 Acier inoxydable Ø 6,7 x 32,3 x 203 mm

Prix échelonnés - Ressort de compression VD-389A-11

Quantité	Prix unitaire [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Ressort de compression Acheter

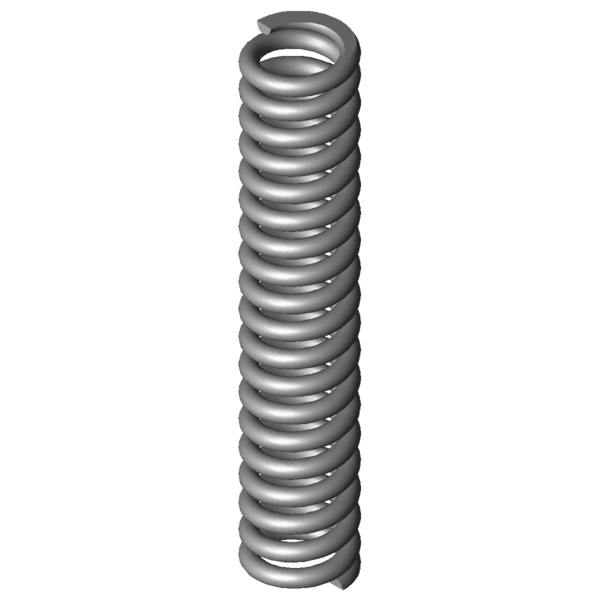

Image du produit Ressort de compression VD-389A-11

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389A-11

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,7	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	32,3	mm	diamètre d'enroulement moyen
De	39	mm	diamètre extérieur d'enroulement
Dd	24,6	mm	diamètre maximal du mandrin
Dh	40,2	mm	diamètre minimum de la douille
L0	203	mm	longueur libre
Lk	130,8	mm	longueur de flambage
Fn	1690,434	N	force maximum en cas de charge statique
Ln	146,46	mm	longueur minimum en cas de charge statique
sn	56,54	mm	flexion maximum en cas de charge statique
Fndyn	1454,005	N	force maximum pour charge dynamique
Lndyn	154,37	mm	longueur minimum pour utilisation dynamique
shdyn	19,96	mm	course maximum en cas d'utilisation dynamique
S	11,217	mm	pas, écart de milieu du fil à milieu du fil
n	17,5	nombre	de spires utiles
nt		nombre	total de spires
R	29,899	N/mm	raideur du ressort
Masse	551,451	g	masse d'un ressort
Fntol	151	N	tolérance (+/-) pour force maximum statique
Fndtol	147	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,51	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AT	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389A-11 Acier inoxydable Ø 6,7 x 32,3 x 203 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389A-11 Acier inoxydable Ø 6,7 x 32,3 x 203 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389A-11 Acier inoxydable Ø 6,7 x 32,3 x 203 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389A-11 Acier inoxydable Ø 6,7 x 32,3 x 203 mm

calcul du chemin de force Ressort de compression VD-389A-11

Formulaire de demande Ressort de compression VD-389A-11 Acier inoxydable Ø 6,7 x 32,3 x 203 mm

Formulaire de demande Ressort de compression VD-389A-11

Ressorts de compression similaires pour Ressort de compression VD-389A-11 Acier inoxydable Ø 6,7 x 32,3 x 203 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389A-11	1.4310	6,7	39	203	1690,434	146,46	56,54	17,5	29,899	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A-11	EN 10270-1	6,7	39	203	1968,148	146,46	56,54	17,5	34,811	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	49,4 \| 81,2 \| 47,4 \| 19,7
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	52,5 \| 86,8 \| 47,8 \| 22,9
VD-359A	37	230	7,417	1.4310	662,662	140,66	89,34	54,0 \| 85,9 \| 51,2 \| 24,8
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	57,1 \| 85,9 \| 55,1 \| 30,2
VD-359A-09	34	206	11,212	1.4310	907,617	125,05	80,95	62,0 \| 86,8 \| 61,8 \| 37,5
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	62,8 \| 91,4 \| 57,9 \| 38,9
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	64,0 \| 84,5 \| 65,7 \| 41,7
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	70,4 \| 88,9 \| 71,9 \| 50,3
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	75,5 \| 91,4 \| 77,4 \| 57,6
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	79,5 \| 95,5 \| 80,6 \| 62,4
VD-389A	38,3	225	18,696	1.4310	953,272	174,01	50,99	76,7 \| 94,2 \| 73,3 \| 62,5
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	83,2 \| 91,4 \| 85,7 \| 72,4
VD-389	38,3	225	22,738	1.4310	1811,851	145,32	79,68	84,1 \| 94,2 \| 82,1 \| 76,1
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	87,2 \| 92,0 \| 78,4 \| 91,1
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	91,4 \| 95,9 \| 92,6 \| 85,7
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	69,7 \| 91,7 \| 71,4 \| 45,9

Nombre de ressorts métalliques similaires: 16

Numéro de tarif douanier: 73202081; Ressort de compression VD-389A-11

Pays d'origine: DE, German; Ressort de compression VD-389A-11
