Ressort de compression VD-359A-09 Acier inoxydable Ø 5 x 29 x 206 mm

Prix échelonnés - Ressort de compression VD-359A-09

Quantité	Prix unitaire [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7600 EUR
175	2,7600 EUR
250	2,7600 EUR
350	2,7600 EUR

Ressort de compression Acheter

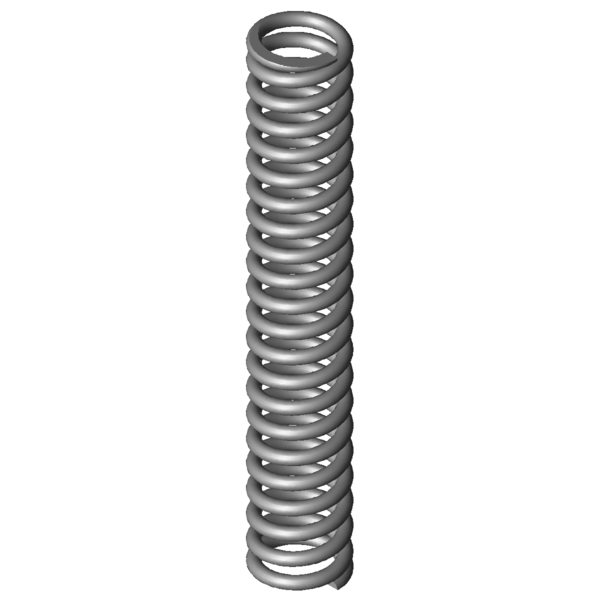

Image du produit Ressort de compression VD-359A-09

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-359A-09

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	29	mm	diamètre d'enroulement moyen
De	34	mm	diamètre extérieur d'enroulement
Dd	23,1	mm	diamètre maximal du mandrin
Dh	35,2	mm	diamètre minimum de la douille
L0	206	mm	longueur libre
Lk	152,67	mm	longueur de flambage
Fn	907,617	N	force maximum en cas de charge statique
Ln	125,05	mm	longueur minimum en cas de charge statique
sn	80,95	mm	flexion maximum en cas de charge statique
Fndyn	823,261	N	force maximum pour charge dynamique
Lndyn	132,57	mm	longueur minimum pour utilisation dynamique
shdyn	23,54	mm	course maximum en cas d'utilisation dynamique
S	10,05	mm	pas, écart de milieu du fil à milieu du fil
n	20	nombre	de spires utiles
nt		nombre	total de spires
R	11,212	N/mm	raideur du ressort
Masse	311,0863	g	masse d'un ressort
Fntol	65,9	N	tolérance (+/-) pour force maximum statique
Fndtol	64,45	N	tolérance (+/-) pour force maximum dynamique
Detol	0,4	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,8	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AJ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-359A-09 Acier inoxydable Ø 5 x 29 x 206 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-359A-09 Acier inoxydable Ø 5 x 29 x 206 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-359A-09 Acier inoxydable Ø 5 x 29 x 206 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-359A-09 Acier inoxydable Ø 5 x 29 x 206 mm

calcul du chemin de force Ressort de compression VD-359A-09

Formulaire de demande Ressort de compression VD-359A-09 Acier inoxydable Ø 5 x 29 x 206 mm

Formulaire de demande Ressort de compression VD-359A-09

Ressorts de compression similaires pour Ressort de compression VD-359A-09 Acier inoxydable Ø 5 x 29 x 206 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-359A-09	1.4310	5	34	206	907,617	125,05	80,95	20	11,212	100,0 \| 100,0 \| 100,0 \| 100,0
D-359A-09	EN 10270-1	5	34	206	1056,725	125,05	80,95	20	13,053	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-267	34,5	245	0,834	1.4310	159,633	53,7	191,3	38,3 \| 77,5 \| 30,0 \| 7,4
VD-266	34,5	170	1,227	1.4310	159,653	39,9	130,1	42,6 \| 77,0 \| 39,9 \| 10,9
VD-288Z-24	33	229	1,419	1.4310	217,981	75,38	153,63	44,4 \| 82,3 \| 38,4 \| 12,7
VD-288Z-14	37	190	1,443	1.4310	195,509	54,48	135,53	45,0 \| 81,4 \| 40,6 \| 12,9
VD-297A	35,2	190	1,514	1.4310	165,881	80,4	109,6	47,9 \| 84,3 \| 46,1 \| 13,5
VD-297B	35,2	230	1,6	1.4310	245,76	76,4	153,6	45,8 \| 83,4 \| 39,9 \| 14,3
VD-288O	30	189	1,724	1.4310	223,32	59,48	129,52	45,9 \| 78,7 \| 43,6 \| 15,4
VD-297	35,2	190	2,24	1.4310	299,264	56,4	133,6	50,3 \| 84,3 \| 46,8 \| 20,0
VD-303A	28,2	200	2,61	1.4310	281,357	92,19	107,81	52,6 \| 81,3 \| 53,0 \| 23,3
VD-303	28,2	200	3,174	1.4310	390,601	76,94	123,06	54,7 \| 81,3 \| 54,4 \| 28,3
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	59,7 \| 85,7 \| 60,4 \| 33,0
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	68,3 \| 85,7 \| 70,4 \| 48,8
VD-359A	37	230	7,417	1.4310	662,662	140,66	89,34	80,6 \| 93,8 \| 81,8 \| 66,2
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	85,0 \| 93,8 \| 80,6 \| 80,5
VD-359A-09	34	206	11,212	1.4310	907,617	125,05	80,95	100,0 \| 100,0 \| 100,0 \| 100,0
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	93,8 \| 96,8 \| 94,5 \| 90,0
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	87,5 \| 93,5 \| 88,9 \| 80,0
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	75,0 \| 90,6 \| 74,3 \| 60,1
VD-389A	38,3	225	18,696	1.4310	953,272	174,01	50,99	75,2 \| 86,6 \| 79,1 \| 60,0
VD-389	38,3	225	22,738	1.4310	1811,851	145,32	79,68	70,0 \| 86,6 \| 74,3 \| 49,3
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	62,0 \| 86,8 \| 61,8 \| 37,5
VD-389R	34	166	68,862	1.4310	2081,596	135,77	30,23	46,9 \| 84,0 \| 40,5 \| 16,3

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-359A-09

Pays d'origine: DE, German; Ressort de compression VD-359A-09
