Ressort de compression VD-364R-10 Acier inoxydable Ø 5,8 x 33,2 x 178 mm

Prix échelonnés - Ressort de compression VD-364R-10

Quantité	Prix unitaire [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Ressort de compression Acheter

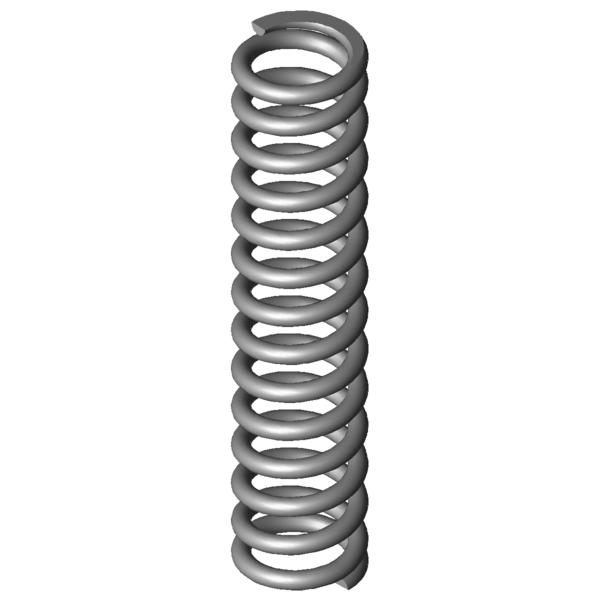

Image du produit Ressort de compression VD-364R-10

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-10

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	33,2	mm	diamètre d'enroulement moyen
De	39	mm	diamètre extérieur d'enroulement
Dd	26,4	mm	diamètre maximal du mandrin
Dh	40,4	mm	diamètre minimum de la douille
L0	178	mm	longueur libre
Lk	57,9	mm	longueur de flambage
Fn	1627,847	N	force maximum en cas de charge statique
Ln	102,8	mm	longueur minimum en cas de charge statique
sn	75,2	mm	flexion maximum en cas de charge statique
Fndyn	1174,344	N	force maximum pour charge dynamique
Lndyn	123,75	mm	longueur minimum pour utilisation dynamique
shdyn	14,39	mm	course maximum en cas d'utilisation dynamique
S	13,776	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	21,647	N/mm	raideur du ressort
Masse	315,851	g	masse d'un ressort
Fntol	100	N	tolérance (+/-) pour force maximum statique
Fndtol	100	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,74	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AL	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-10 Acier inoxydable Ø 5,8 x 33,2 x 178 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-10 Acier inoxydable Ø 5,8 x 33,2 x 178 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-10 Acier inoxydable Ø 5,8 x 33,2 x 178 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-10 Acier inoxydable Ø 5,8 x 33,2 x 178 mm

calcul du chemin de force Ressort de compression VD-364R-10

Formulaire de demande Ressort de compression VD-364R-10 Acier inoxydable Ø 5,8 x 33,2 x 178 mm

Formulaire de demande Ressort de compression VD-364R-10

Ressorts de compression similaires pour Ressort de compression VD-364R-10 Acier inoxydable Ø 5,8 x 33,2 x 178 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-10	1.4310	5,8	39	178	1627,847	102,8	75,2	12,5	21,647	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-10	EN 10270-1	5,8	39	178	1839,832	105	73	12,5	25,203	92,9 \| 100,0 \| 92,8 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-297	35,2	190	2,24	1.4310	299,264	56,4	133,6	42,5 \| 79,7 \| 37,3 \| 10,3
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	47,7 \| 82,2 \| 46,2 \| 14,8
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	53,3 \| 85,6 \| 57,2 \| 17,1
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	49,9 \| 82,5 \| 48,2 \| 19,0
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	54,9 \| 85,6 \| 54,0 \| 25,3
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	58,1 \| 88,5 \| 58,5 \| 27,3
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	57,4 \| 90,3 \| 40,1 \| 41,7
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	74,4 \| 89,7 \| 75,9 \| 57,5
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	77,4 \| 90,3 \| 80,3 \| 61,7
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	74,6 \| 88,9 \| 70,1 \| 64,7
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	81,0 \| 97,2 \| 76,4 \| 69,5
VD-364A	30	180	15,556	1.4310	653,819	137,97	42,03	69,1 \| 87,3 \| 48,0 \| 71,9
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	91,7 \| 95,9 \| 93,1 \| 86,2
VD-364	30	180	18,919	1.4310	1225,591	115,22	64,78	85,2 \| 87,3 \| 80,7 \| 87,4
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	84,0 \| 94,0 \| 65,3 \| 92,6
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	90,4 \| 95,1 \| 92,0 \| 84,0
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	83,2 \| 91,4 \| 85,7 \| 72,4
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	79,2 \| 92,4 \| 80,9 \| 64,3
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	79,1 \| 95,5 \| 79,8 \| 62,1
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	77,5 \| 91,1 \| 80,0 \| 61,4
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	73,3 \| 90,7 \| 75,6 \| 53,8
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	59,4 \| 84,8 \| 60,0 \| 33,2
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	59,5 \| 86,6 \| 59,9 \| 32,0
VD-389R	34	166	68,862	1.4310	2081,596	135,77	30,23	59,5 \| 87,8 \| 59,2 \| 31,4

Nombre de ressorts métalliques similaires: 24

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-10

Pays d'origine: DE, German; Ressort de compression VD-364R-10
