Ressort de compression VD-414AD Acier inoxydable Ø 8 x 34 x 168 mm

Prix échelonnés - Ressort de compression VD-414AD

Quantité	Prix unitaire [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9100 EUR
175	4,9100 EUR
250	4,9100 EUR
350	4,9100 EUR

Ressort de compression Acheter

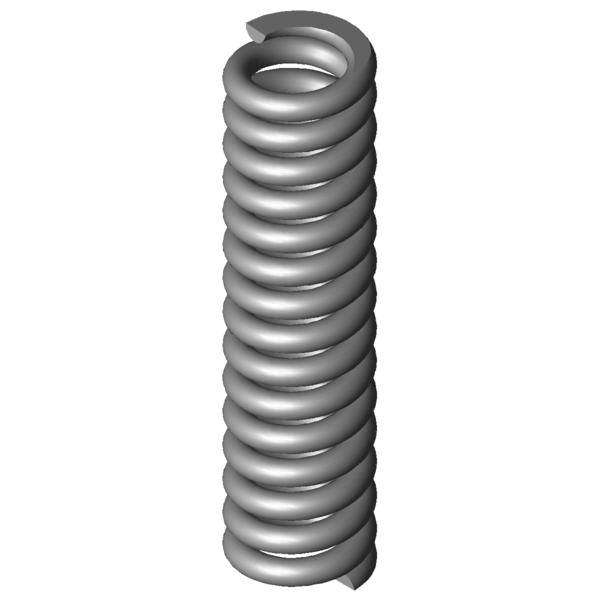

Image du produit Ressort de compression VD-414AD

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414AD

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	34	mm	diamètre d'enroulement moyen
De	42	mm	diamètre extérieur d'enroulement
Dd	25	mm	diamètre maximal du mandrin
Dh	43,2	mm	diamètre minimum de la douille
L0	168	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2044,869	N	force maximum en cas de charge statique
Ln	137,73	mm	longueur minimum en cas de charge statique
sn	30,27	mm	flexion maximum en cas de charge statique
Fndyn	1580,569	N	force maximum pour charge dynamique
Lndyn	144,6	mm	longueur minimum pour utilisation dynamique
shdyn	16,22	mm	course maximum en cas d'utilisation dynamique
S	11,852	mm	pas, écart de milieu du fil à milieu du fil
n	13,5	nombre	de spires utiles
nt		nombre	total de spires
R	67,546	N/mm	raideur du ressort
Masse	657,8256	g	masse d'un ressort
Fntol	259	N	tolérance (+/-) pour force maximum statique
Fndtol	251	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,84	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AR	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414AD Acier inoxydable Ø 8 x 34 x 168 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414AD Acier inoxydable Ø 8 x 34 x 168 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414AD Acier inoxydable Ø 8 x 34 x 168 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414AD Acier inoxydable Ø 8 x 34 x 168 mm

calcul du chemin de force Ressort de compression VD-414AD

Formulaire de demande Ressort de compression VD-414AD Acier inoxydable Ø 8 x 34 x 168 mm

Formulaire de demande Ressort de compression VD-414AD

Ressorts de compression similaires pour Ressort de compression VD-414AD Acier inoxydable Ø 8 x 34 x 168 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414AD	1.4310	8	42	168	2044,869	137,73	30,27	13,5	67,546	100,0 \| 100,0 \| 100,0 \| 100,0
D-414AD	EN 10270-1	8	42	168	2380,812	137,73	30,27	13,5	78,642	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	49,0 \| 80,8 \| 45,6 \| 20,7
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	51,2 \| 85,2 \| 47,5 \| 21,0
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	51,4 \| 84,7 \| 47,3 \| 22,3
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	54,4 \| 86,6 \| 53,1 \| 23,6
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	55,3 \| 83,0 \| 54,1 \| 28,8
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	59,5 \| 86,6 \| 59,9 \| 32,0
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	59,9 \| 86,1 \| 59,0 \| 34,6
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	62,4 \| 85,3 \| 63,8 \| 38,1
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	69,8 \| 87,4 \| 72,1 \| 49,8
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	71,7 \| 90,3 \| 73,1 \| 51,6
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	70,4 \| 86,0 \| 72,9 \| 52,2
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	72,8 \| 89,8 \| 76,2 \| 52,4
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	75,3 \| 89,0 \| 77,2 \| 59,6
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	81,5 \| 94,7 \| 53,4 \| 96,4
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389R	34	166	68,862	1.4310	2081,596	135,77	30,23	95,4 \| 89,1 \| 99,1 \| 98,1

Nombre de ressorts métalliques similaires: 15

Numéro de tarif douanier: 73202081; Ressort de compression VD-414AD

Pays d'origine: DE, German; Ressort de compression VD-414AD
