Ressort de compression VD-364J-11 Acier inoxydable Ø 5,5 x 36,5 x 135 mm

Prix échelonnés - Ressort de compression VD-364J-11

Quantité Prix unitaire [EUR]
1 14,9000 EUR
2 11,8700 EUR
3 7,7300 EUR
7 5,7700 EUR
17 4,1600 EUR
37 3,5700 EUR
75 3,5200 EUR
125 3,5200 EUR
175 3,5200 EUR
250 3,5200 EUR
350 3,5200 EUR

Ressort de compression Acheter

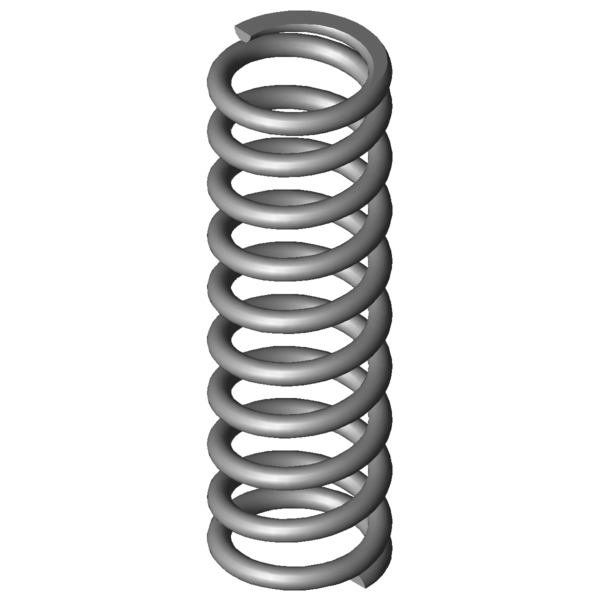

Image du produit Ressort de compression VD-364J-11
Image du produit Ressort de compression VD-364J-11
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364J-11

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,5 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 36,5 mm diamètre d'enroulement moyen
De 42 mm diamètre extérieur d'enroulement
Dd 30 mm diamètre maximal du mandrin
Dh 43,4 mm diamètre minimum de la douille
L0 135 mm longueur libre
Lk mm longueur de flambage
Fn 1239,8 N force maximum en cas de charge statique
Ln 71 mm longueur minimum en cas de charge statique
sn 63,7 mm flexion maximum en cas de charge statique
Fndyn 1026,685 N force maximum pour charge dynamique
Lndyn 82 mm longueur minimum pour utilisation dynamique
shdyn 10,2 mm course maximum en cas d'utilisation dynamique
S 15,235 mm pas, écart de milieu du fil à milieu du fil
n 8,5 nombre de spires utiles
nt nombre total de spires
R 19,371 N/mm raideur du ressort
Masse 226,1142 g masse d'un ressort
Fntol 64 N tolérance (+/-) pour force maximum statique
Fndtol 65,5 N tolérance (+/-) pour force maximum dynamique
Detol 0,5 mm tolérance (+/-) du diamètre extérieur
L0tol 2,5 mm tolérance (+/-) pour longueur libre
Groupe de prix #AM - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364J-11 Acier inoxydable Ø 5,5 x 36,5 x 135 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364J-11 Acier inoxydable Ø 5,5 x 36,5 x 135 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364J-11 Acier inoxydable Ø 5,5 x 36,5 x 135 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364J-11 Acier inoxydable Ø 5,5 x 36,5 x 135 mm

calcul du chemin de force Ressort de compression VD-364J-11

Formulaire de demande Ressort de compression VD-364J-11 Acier inoxydable Ø 5,5 x 36,5 x 135 mm

Formulaire de demande Ressort de compression VD-364J-11

Ressorts de compression similaires pour Ressort de compression VD-364J-11 Acier inoxydable Ø 5,5 x 36,5 x 135 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364J-11 1.4310 5,5 42 135 1239,8 71 63,7 8,5 19,371 100,0 | 100,0 | 100,0 | 100,0
D-364J-11 EN 10270-1 5,5 42 135 1443,45 71 64 8,5 22,554 93,0 | 100,0 | 92,7 | 86,3
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-288Z-13 37 131 2,121 1.4310 195,254 38,96 92,04 44,4 | 79,9 | 42,5 | 10,9
VD-290 43,2 125 2,607 1.4310 247,922 29,89 95,12 46,5 | 82,7 | 43,5 | 13,4
VD-313H 40 155 3,208 1.4310 336,599 50,06 104,94 47,7 | 82,6 | 43,9 | 16,5
VD-296 35,2 135 3,294 1.4310 311,624 40,4 94,6 47,9 | 80,7 | 46,2 | 16,9
VD-321 44 160 4,118 1.4310 450,882 50,5 109,5 50,9 | 84,2 | 47,3 | 21,2
VD-327A 36 141 5,064 1.4310 346,435 72,58 68,42 57,1 | 84,7 | 60,5 | 26,0
VD-324 37 135 6,561 1.4310 533,559 53,68 81,32 60,4 | 86,9 | 60,7 | 33,7
VD-339N-05 41 115 8,681 1.4310 521,717 54,9 60,1 67,0 | 88,2 | 68,2 | 44,6
VD-351B 45 130 9,494 1.4310 628,337 63,82 66,18 71,9 | 93,5 | 73,5 | 48,8
VD-352 45 140 10,053 1.4310 795,884 60,83 79,17 72,5 | 93,6 | 72,3 | 51,7
VD-364J-23 48 135 12,271 1.4310 838,71 66,65 68,35 79,8 | 95,8 | 80,4 | 63,0
VD-357A 37 144 12,362 1.4310 687,387 88,4 55,6 75,3 | 90,9 | 71,4 | 63,5
VD-364R-83 46 150 14,175 1.4310 715,838 99,5 50,5 77,4 | 91,0 | 68,5 | 72,8
VD-382A 46,3 152 15,954 1.4310 649,342 111,3 40,7 76,3 | 88,9 | 58,1 | 82,0
VD-364J-11 42 135 19,371 1.4310 1239,8 71 63,7 100,0 | 100,0 | 100,0 | 100,0
VD-364R-93 39 152 23,374 1.4310 1103,84 104,78 47,22 85,3 | 91,1 | 81,6 | 83,3
VD-382 46,3 135 25,338 1.4310 1526,786 74,74 60,26 85,8 | 92,7 | 87,9 | 76,8
VD-364R-09 39 152 25,77 1.4310 1628,672 88,8 63,2 85,1 | 92,2 | 87,7 | 75,5
VD-364R-08 39 127 30,924 1.4310 1629,703 74,3 52,7 78,8 | 93,9 | 79,4 | 62,9
VD-364R-07 39 115 33,823 1.4310 1623,518 67 48 74,8 | 91,0 | 75,9 | 57,5
VD-389A-21 37,8 150 35,28 1.4310 1687,156 102,18 47,82 72,8 | 89,1 | 74,3 | 55,2
VD-389N-03 46 152 35,417 1.4310 2044,978 94,26 57,74 72,3 | 86,2 | 75,6 | 55,0
VD-389A-09 39 152 40,249 1.4310 1600,046 112,25 39,75 68,7 | 87,9 | 69,9 | 48,4
VD-389A-08 39 127 49,832 1.4310 1682,46 93,24 33,76 64,0 | 89,7 | 63,3 | 39,1
VD-389A-07 39 115 55,078 1.4310 1617,416 85,63 29,37 61,1 | 86,7 | 61,4 | 35,3
VD-412 48 135 65,882 1.4310 2744 93,35 41,65 56,7 | 85,4 | 55,3 | 29,5
VD-414AF 42 130 107,278 1.4310 3883,478 93,8 36,2 50,3 | 88,3 | 44,4 | 18,1
VD-414AC 42 110 107,278 1.4310 1862,098 92,64 17,36 49,5 | 83,4 | 46,9 | 18,1
Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-364J-11
