Ressort de compression VD-414AF Acier inoxydable Ø 8 x 34 x 130 mm

Prix échelonnés - Ressort de compression VD-414AF

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

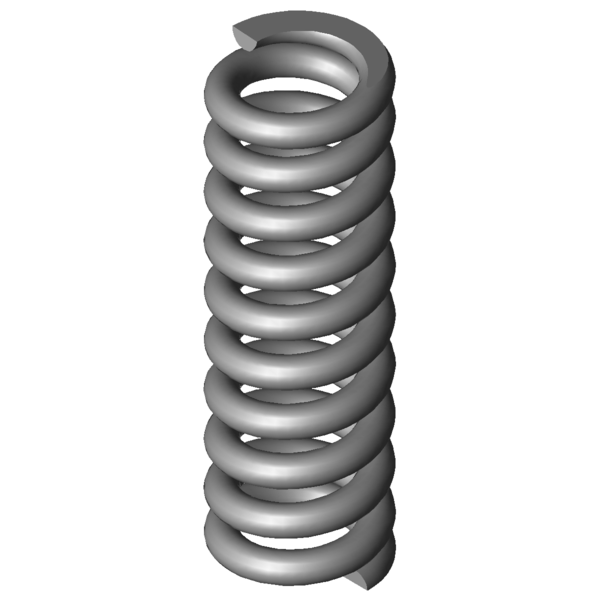

Image du produit Ressort de compression VD-414AF

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414AF

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	34	mm	diamètre d'enroulement moyen
De	42	mm	diamètre extérieur d'enroulement
Dd	25	mm	diamètre maximal du mandrin
Dh	43,2	mm	diamètre minimum de la douille
L0	130	mm	longueur libre
Lk		mm	longueur de flambage
Fn	3883,478	N	force maximum en cas de charge statique
Ln	93,8	mm	longueur minimum en cas de charge statique
sn	36,2	mm	flexion maximum en cas de charge statique
Fndyn	2821,422	N	force maximum pour charge dynamique
Lndyn	103,7	mm	longueur minimum pour utilisation dynamique
shdyn	5,02	mm	course maximum en cas d'utilisation dynamique
S	14,353	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	107,278	N/mm	raideur du ressort
Masse	445,6238	g	masse d'un ressort
Fntol	309	N	tolérance (+/-) pour force maximum statique
Fndtol	294	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,92	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414AF Acier inoxydable Ø 8 x 34 x 130 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414AF Acier inoxydable Ø 8 x 34 x 130 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414AF Acier inoxydable Ø 8 x 34 x 130 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414AF Acier inoxydable Ø 8 x 34 x 130 mm

calcul du chemin de force Ressort de compression VD-414AF

Formulaire de demande Ressort de compression VD-414AF Acier inoxydable Ø 8 x 34 x 130 mm

Formulaire de demande Ressort de compression VD-414AF

Ressorts de compression similaires pour Ressort de compression VD-414AF Acier inoxydable Ø 8 x 34 x 130 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414AF	1.4310	8	42	130	3883,478	93,8	36,2	8,5	107,278	100,0 \| 100,0 \| 100,0 \| 100,0
D-414AF	EN 10270-1	8	42	130	4434,047	94,5	35,5	8,5	124,903	92,9 \| 100,0 \| 92,8 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	43,9 \| 80,1 \| 40,9 \| 10,6
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	44,3 \| 84,2 \| 37,3 \| 11,4
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	44,4 \| 80,3 \| 41,4 \| 11,5
VD-359A-05	34	127	18,686	1.4310	896,405	79,03	47,97	49,0 \| 80,4 \| 49,3 \| 17,4
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	50,3 \| 88,3 \| 44,4 \| 18,1
VD-364M	38	113	24,552	1.4310	1025,983	71,21	41,79	53,8 \| 82,0 \| 56,5 \| 22,9
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	52,9 \| 82,4 \| 52,8 \| 23,6
VD-382	46,3	135	25,338	1.4310	1526,786	74,74	60,26	54,0 \| 88,6 \| 49,7 \| 23,6
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	57,3 \| 87,7 \| 55,3 \| 28,8
VD-364R-07	39	115	33,823	1.4310	1623,518	67	48	58,2 \| 84,6 \| 58,6 \| 31,5
VD-364R-49	33,6	125	34,087	1.4310	1382,056	84,46	40,55	58,8 \| 82,1 \| 62,4 \| 31,8
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	68,7 \| 91,4 \| 68,3 \| 46,5
VD-389A-07	39	115	55,078	1.4310	1617,416	85,63	29,37	67,0 \| 88,4 \| 61,4 \| 51,3
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	78,3 \| 94,6 \| 78,8 \| 61,4
VD-414AF	42	130	107,278	1.4310	3883,478	93,8	36,2	100,0 \| 100,0 \| 100,0 \| 100,0

Nombre de ressorts métalliques similaires: 14

Numéro de tarif douanier: 73202081; Ressort de compression VD-414AF

Pays d'origine: DE, German; Ressort de compression VD-414AF

Image du produit - Ressorts de compression VD-414AF

QR-Code: Ressort de compression VD-414AF

QR-Code - Ressorts de compression - VD-414AF | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-414af.html
