Ressort de compression VD-414AC Acier inoxydable Ø 8 x 34 x 110 mm

Prix échelonnés - Ressort de compression VD-414AC

Quantité Prix unitaire [EUR]
1 15,2800 EUR
2 12,1700 EUR
3 7,9400 EUR
7 6,0400 EUR
17 4,4300 EUR
37 3,8300 EUR
75 3,7600 EUR
125 3,7600 EUR
175 3,7600 EUR
250 3,7600 EUR
350 3,7600 EUR

Ressort de compression Acheter

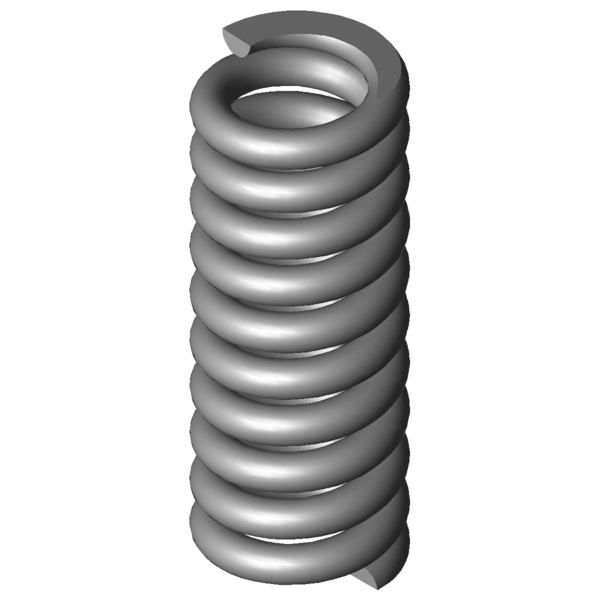

Image du produit Ressort de compression VD-414AC
Image du produit Ressort de compression VD-414AC
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414AC

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 8 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 34 mm diamètre d'enroulement moyen
De 42 mm diamètre extérieur d'enroulement
Dd 25 mm diamètre maximal du mandrin
Dh 43,2 mm diamètre minimum de la douille
L0 110 mm longueur libre
Lk mm longueur de flambage
Fn 1862,098 N force maximum en cas de charge statique
Ln 92,64 mm longueur minimum en cas de charge statique
sn 17,36 mm flexion maximum en cas de charge statique
Fndyn 1398,91 N force maximum pour charge dynamique
Lndyn 96,96 mm longueur minimum pour utilisation dynamique
shdyn 10,98 mm course maximum en cas d'utilisation dynamique
S 12 mm pas, écart de milieu du fil à milieu du fil
n 8,5 nombre de spires utiles
nt nombre total de spires
R 107,278 N/mm raideur du ressort
Masse 445,6238 g masse d'un ressort
Fntol 272 N tolérance (+/-) pour force maximum statique
Fndtol 264 N tolérance (+/-) pour force maximum dynamique
Detol 0,5 mm tolérance (+/-) du diamètre extérieur
L0tol 1,82 mm tolérance (+/-) pour longueur libre
Groupe de prix #AN - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414AC Acier inoxydable Ø 8 x 34 x 110 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414AC Acier inoxydable Ø 8 x 34 x 110 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414AC Acier inoxydable Ø 8 x 34 x 110 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414AC Acier inoxydable Ø 8 x 34 x 110 mm

calcul du chemin de force Ressort de compression VD-414AC

Formulaire de demande Ressort de compression VD-414AC Acier inoxydable Ø 8 x 34 x 110 mm

Formulaire de demande Ressort de compression VD-414AC

Ressorts de compression similaires pour Ressort de compression VD-414AC Acier inoxydable Ø 8 x 34 x 110 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-414AC 1.4310 8 42 110 1862,098 92,64 17,36 8,5 107,278 100,0 | 100,0 | 100,0 | 100,0
D-414AC EN 10270-1 8 42 110 2168,015 92,64 17,36 8,5 124,903 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-351 45 95,5 15,536 1.4310 817,361 42,89 52,61 44,6 | 80,9 | 38,4 | 14,5
VD-357 37 110 19,634 1.4310 994,266 59,36 50,64 48,6 | 83,5 | 43,8 | 18,3
VD-364R-82 46 102 20,846 1.4310 635,79 71,5 30,5 50,4 | 86,3 | 45,5 | 19,4
VD-364M 38 113 24,552 1.4310 1025,983 71,21 41,79 52,2 | 85,5 | 48,3 | 22,9
VD-364J-10 42 102 25,332 1.4310 1249,197 52,69 49,31 54,0 | 87,2 | 51,1 | 23,6
VD-381A 46,3 100 25,338 1.4310 639,958 74,74 25,26 54,0 | 86,8 | 51,5 | 23,6
VD-364R-07 39 115 33,823 1.4310 1623,518 67 48 60,1 | 87,0 | 61,7 | 31,5
VD-364R-92 39 100 37,124 1.4310 1098,34 70,41 29,59 59,9 | 86,3 | 58,8 | 34,6
VD-364R-06 39 102 38,655 1.4310 1565,535 61,5 40,5 61,8 | 86,0 | 63,5 | 36,0
VD-387 38,3 110 49,488 1.4310 1802,489 73,58 36,42 69,5 | 90,0 | 72,2 | 46,1
VD-389N-02 46 110 50,595 1.4310 2014,62 70,18 39,82 69,4 | 92,9 | 68,0 | 47,2
VD-389A-07 39 115 55,078 1.4310 1617,416 85,63 29,37 71,7 | 90,8 | 73,0 | 51,3
VD-389A-06 39 102 61,557 1.4310 1475,51 78,03 23,97 74,3 | 89,8 | 75,8 | 57,4
VD-409B 50 110 74,423 1.4310 2578,764 75,35 34,65 75,1 | 94,7 | 61,2 | 69,4
VD-414AC 42 110 107,278 1.4310 1862,098 92,64 17,36 100,0 | 100,0 | 100,0 | 100,0
Nombre de ressorts métalliques similaires: 14

Numéro de tarif douanier: 73202081; Ressort de compression VD-414AC

Pays d'origine: DE, German; Ressort de compression VD-414AC

Image du produit - Ressorts de compression VD-414AC

Image du produit - Ressorts de compression VD-414AC

QR-Code: Ressort de compression VD-414AC

QR-Code - Ressorts de compression - VD-414AC | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-414ac.html
