Ressort de compression VD-381A Acier inoxydable Ø 6,3 x 40 x 100 mm

Prix échelonnés - Ressort de compression VD-381A

Quantité	Prix unitaire [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Ressort de compression Acheter

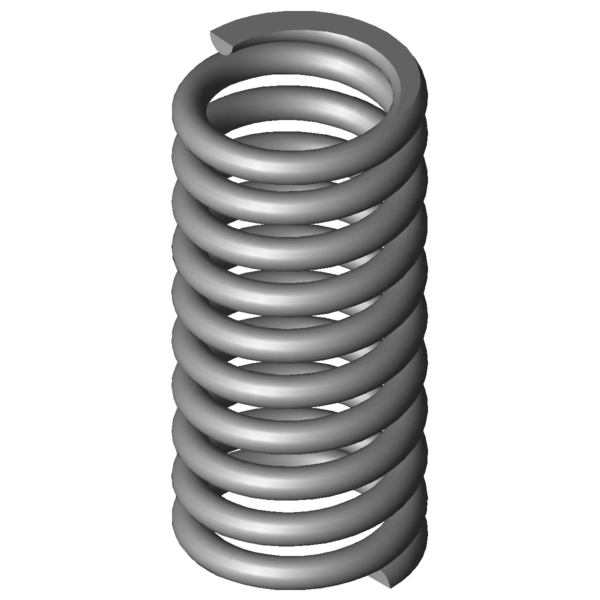

Image du produit Ressort de compression VD-381A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-381A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	40	mm	diamètre d'enroulement moyen
De	46,3	mm	diamètre extérieur d'enroulement
Dd	32,7	mm	diamètre maximal du mandrin
Dh	47,5	mm	diamètre minimum de la douille
L0	100	mm	longueur libre
Lk		mm	longueur de flambage
Fn	639,958	N	force maximum en cas de charge statique
Ln	74,74	mm	longueur minimum en cas de charge statique
sn	25,26	mm	flexion maximum en cas de charge statique
Fndyn	531,083	N	force maximum pour charge dynamique
Lndyn	79,04	mm	longueur minimum pour utilisation dynamique
shdyn	20,96	mm	course maximum en cas d'utilisation dynamique
S	11,024	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	25,338	N/mm	raideur du ressort
Masse	325,1252	g	masse d'un ressort
Fntol	79,7	N	tolérance (+/-) pour force maximum statique
Fndtol	77,8	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,33	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AH	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-381A Acier inoxydable Ø 6,3 x 40 x 100 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-381A Acier inoxydable Ø 6,3 x 40 x 100 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-381A Acier inoxydable Ø 6,3 x 40 x 100 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-381A Acier inoxydable Ø 6,3 x 40 x 100 mm

calcul du chemin de force Ressort de compression VD-381A

Formulaire de demande Ressort de compression VD-381A Acier inoxydable Ø 6,3 x 40 x 100 mm

Formulaire de demande Ressort de compression VD-381A

Ressorts de compression similaires pour Ressort de compression VD-381A Acier inoxydable Ø 6,3 x 40 x 100 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-381A	1.4310	6,3	46,3	100	639,958	74,74	25,26	8,5	25,338	100,0 \| 100,0 \| 100,0 \| 100,0
D-381A	EN 10270-1	6,3	46,3	100	745,094	74,74	25,26	8,5	29,501	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-288X-20	48	88	2,222	1.4310	148,681	21,09	66,91	38,9 \| 77,4 \| 30,5 \| 8,8
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	48,3 \| 85,0 \| 42,2 \| 17,6
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	49,8 \| 82,7 \| 46,4 \| 20,2
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	49,2 \| 78,8 \| 47,1 \| 21,9
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	54,1 \| 84,6 \| 52,7 \| 25,1
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	56,1 \| 84,4 \| 56,5 \| 27,3
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	58,8 \| 87,8 \| 57,3 \| 31,4
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	60,3 \| 89,0 \| 58,2 \| 33,8
VD-351A	45	110	11,393	1.4310	628,337	54,85	55,15	68,7 \| 89,2 \| 72,0 \| 45,0
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	71,7 \| 90,7 \| 63,2 \| 61,3
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	75,3 \| 85,5 \| 79,1 \| 61,3
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	77,4 \| 91,9 \| 65,6 \| 74,9
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	90,3 \| 97,5 \| 91,1 \| 82,3
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	81,1 \| 92,0 \| 51,2 \| 100,0
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	77,7 \| 93,2 \| 71,8 \| 68,3
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	69,5 \| 91,4 \| 51,6 \| 65,5
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	72,4 \| 96,7 \| 55,9 \| 64,7
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	68,9 \| 90,5 \| 63,3 \| 52,7
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	63,7 \| 93,4 \| 47,6 \| 50,1
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	67,5 \| 92,1 \| 69,1 \| 41,2
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	56,8 \| 87,4 \| 48,9 \| 34,0
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	57,9 \| 88,4 \| 60,5 \| 24,9
VD-414AC	42	110	107,278	1.4310	1862,098	92,64	17,36	54,0 \| 86,8 \| 51,5 \| 23,6

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-381A

Pays d'origine: DE, German; Ressort de compression VD-381A
