Ressort de compression VD-381 Acier inoxydable Ø 6,3 x 40 x 90 mm

Prix échelonnés - Ressort de compression VD-381

Quantité	Prix unitaire [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Ressort de compression Acheter

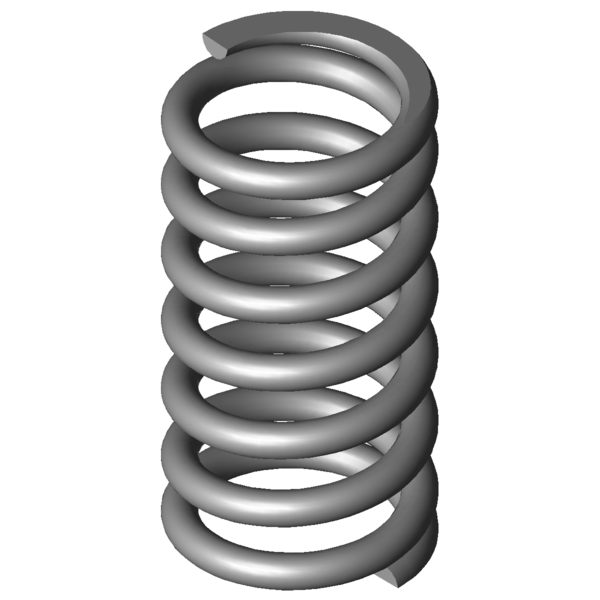

Image du produit Ressort de compression VD-381

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-381

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	40	mm	diamètre d'enroulement moyen
De	46,3	mm	diamètre extérieur d'enroulement
Dd	32,7	mm	diamètre maximal du mandrin
Dh	47,5	mm	diamètre minimum de la douille
L0	90	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1456,3	N	force maximum en cas de charge statique
Ln	52,81	mm	longueur minimum en cas de charge statique
sn	37,19	mm	flexion maximum en cas de charge statique
Fndyn	1347,449	N	force maximum pour charge dynamique
Lndyn	55,59	mm	longueur minimum pour utilisation dynamique
shdyn	7,52	mm	course maximum en cas d'utilisation dynamique
S	15,218	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	39,159	N/mm	raideur du ressort
Masse	232,2323	g	masse d'un ressort
Fntol	100	N	tolérance (+/-) pour force maximum statique
Fndtol	98,8	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,65	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AH	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-381 Acier inoxydable Ø 6,3 x 40 x 90 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-381 Acier inoxydable Ø 6,3 x 40 x 90 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-381 Acier inoxydable Ø 6,3 x 40 x 90 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-381 Acier inoxydable Ø 6,3 x 40 x 90 mm

calcul du chemin de force Ressort de compression VD-381

Formulaire de demande Ressort de compression VD-381 Acier inoxydable Ø 6,3 x 40 x 90 mm

Formulaire de demande Ressort de compression VD-381

Ressorts de compression similaires pour Ressort de compression VD-381 Acier inoxydable Ø 6,3 x 40 x 90 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-381	1.4310	6,3	46,3	90	1456,3	52,81	37,19	5,5	39,159	100,0 \| 100,0 \| 100,0 \| 100,0
D-381	EN 10270-1	6,3	46,3	90	1695,55	52,81	37,19	5,5	45,592	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-289D	43,2	82	4,096	1.4310	248,443	21,35	60,66	42,7 \| 78,4 \| 39,2 \| 10,5
VD-313E-10	48	80	4,198	1.4310	225,308	26,33	53,67	44,6 \| 80,8 \| 42,4 \| 10,7
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	43,8 \| 81,8 \| 38,1 \| 11,4
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	45,5 \| 83,1 \| 40,5 \| 13,1
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	45,5 \| 80,2 \| 42,2 \| 14,1
VD-320	44	105	6,364	1.4310	442,273	35,5	69,5	46,5 \| 81,4 \| 41,9 \| 16,3
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	55,7 \| 88,9 \| 56,4 \| 21,9
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	50,6 \| 90,8 \| 38,2 \| 22,8
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	64,4 \| 90,3 \| 63,4 \| 39,7
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	65,9 \| 88,5 \| 69,7 \| 39,7
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	71,0 \| 93,9 \| 70,6 \| 48,4
VD-364R-82	46	102	20,846	1.4310	635,79	71,5	30,5	70,1 \| 94,3 \| 62,8 \| 53,2
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	78,0 \| 88,7 \| 80,6 \| 64,7
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	72,4 \| 96,7 \| 55,9 \| 64,7
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	90,6 \| 91,7 \| 93,3 \| 86,8
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	88,7 \| 93,8 \| 90,7 \| 81,5
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	83,5 \| 90,4 \| 82,8 \| 77,4
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	74,3 \| 92,4 \| 60,8 \| 69,8
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	75,3 \| 92,0 \| 76,3 \| 57,7
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	72,7 \| 92,4 \| 69,5 \| 56,1
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	64,1 \| 91,7 \| 62,1 \| 38,5

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-381

Pays d'origine: DE, German; Ressort de compression VD-381
