Ressort de compression VD-364R-05 Acier inoxydable Ø 5,8 x 33,2 x 89 mm

Prix échelonnés - Ressort de compression VD-364R-05

Quantité	Prix unitaire [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Ressort de compression Acheter

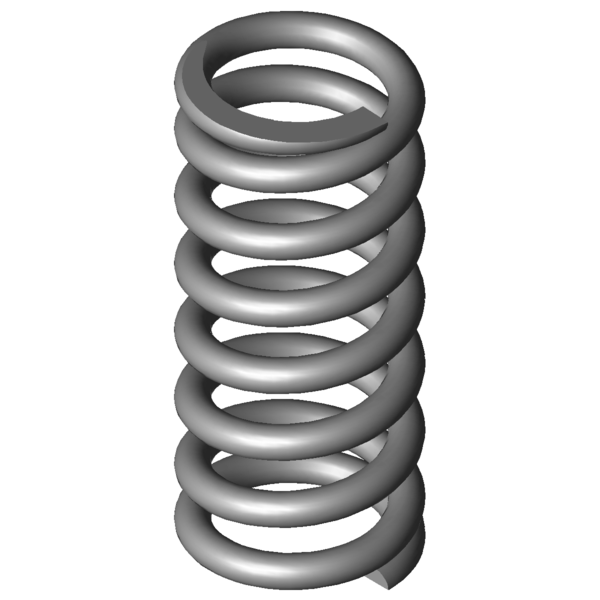

Image du produit Ressort de compression VD-364R-05

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-05

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	33,2	mm	diamètre d'enroulement moyen
De	39	mm	diamètre extérieur d'enroulement
Dd	26,4	mm	diamètre maximal du mandrin
Dh	40,4	mm	diamètre minimum de la douille
L0	89	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1628,027	N	force maximum en cas de charge statique
Ln	52,9	mm	longueur minimum en cas de charge statique
sn	36,1	mm	flexion maximum en cas de charge statique
Fndyn	1290,246	N	force maximum pour charge dynamique
Lndyn	60,39	mm	longueur minimum pour utilisation dynamique
shdyn	5,38	mm	course maximum en cas d'utilisation dynamique
S	13,867	mm	pas, écart de milieu du fil à milieu du fil
n	6	nombre	de spires utiles
nt		nombre	total de spires
R	45,098	N/mm	raideur du ressort
Masse	174,2626	g	masse d'un ressort
Fntol	110	N	tolérance (+/-) pour force maximum statique
Fndtol	101	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,5	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AH	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-05 Acier inoxydable Ø 5,8 x 33,2 x 89 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-05 Acier inoxydable Ø 5,8 x 33,2 x 89 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-05 Acier inoxydable Ø 5,8 x 33,2 x 89 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-05 Acier inoxydable Ø 5,8 x 33,2 x 89 mm

calcul du chemin de force Ressort de compression VD-364R-05

Formulaire de demande Ressort de compression VD-364R-05 Acier inoxydable Ø 5,8 x 33,2 x 89 mm

Formulaire de demande Ressort de compression VD-364R-05

Ressorts de compression similaires pour Ressort de compression VD-364R-05 Acier inoxydable Ø 5,8 x 33,2 x 89 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-05	1.4310	5,8	39	89	1628,027	52,9	36,1	6	45,098	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-05	EN 10270-1	5,8	39	89	1837,732	54	35	6	52,507	92,9 \| 100,0 \| 92,8 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-295	35,2	88,5	5,091	1.4310	305,964	28,4	60,1	44,1 \| 81,6 \| 39,4 \| 11,3
VD-313G	40	92,8	5,541	1.4310	336,773	32,02	60,78	45,8 \| 85,2 \| 40,0 \| 12,3
VD-313J-05	31,6	92	7,876	1.4310	380,927	43,64	48,36	48,8 \| 79,9 \| 49,0 \| 17,5
VD-326A	36	92	8,042	1.4310	348,52	48,66	43,34	52,1 \| 86,0 \| 52,4 \| 17,8
VD-326	36	79,5	12,429	1.4310	561,641	34,31	45,19	56,1 \| 83,5 \| 57,2 \| 27,6
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	59,6 \| 86,8 \| 62,1 \| 29,7
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	60,9 \| 88,7 \| 59,4 \| 34,5
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	68,1 \| 91,9 \| 68,9 \| 43,5
VD-364J-10	42	102	25,332	1.4310	1249,197	52,69	49,31	74,3 \| 91,6 \| 75,0 \| 56,2
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	74,9 \| 90,8 \| 71,8 \| 62,2
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	77,4 \| 88,4 \| 76,6 \| 67,3
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	84,1 \| 95,2 \| 74,7 \| 82,3
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	91,4 \| 95,8 \| 92,6 \| 85,7
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	90,6 \| 91,7 \| 93,3 \| 86,8
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	90,0 \| 95,1 \| 87,3 \| 87,5
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	77,8 \| 95,3 \| 57,8 \| 80,4
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	81,0 \| 91,3 \| 78,5 \| 73,3
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	81,2 \| 94,8 \| 82,2 \| 66,5
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	75,2 \| 95,5 \| 65,5 \| 64,6
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	76,2 \| 91,5 \| 78,2 \| 59,0
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	69,3 \| 90,7 \| 70,0 \| 47,4
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	57,5 \| 83,6 \| 61,6 \| 27,2

Nombre de ressorts métalliques similaires: 22

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-05

Pays d'origine: DE, German; Ressort de compression VD-364R-05

Image du produit - Ressorts de compression VD-364R-05

QR-Code: Ressort de compression VD-364R-05

QR-Code - Ressorts de compression - VD-364R-05 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364r-05.html
