Ressort de compression VD-389A-20 Acier inoxydable Ø 6,3 x 31,5 x 85 mm

Prix échelonnés - Ressort de compression VD-389A-20

Quantité	Prix unitaire [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Ressort de compression Acheter

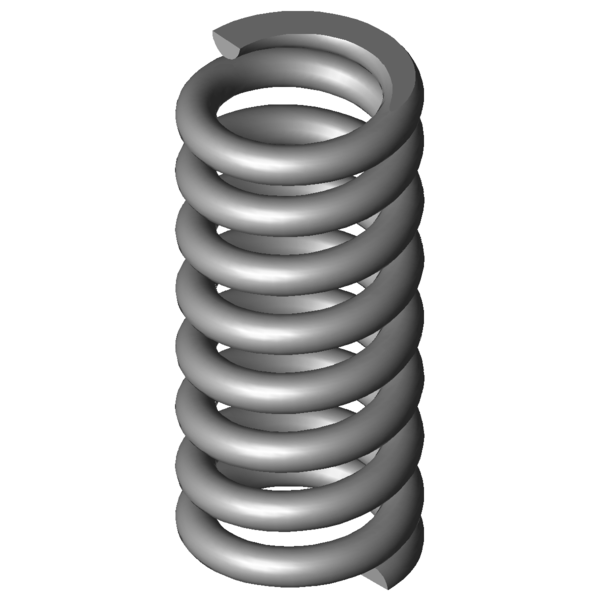

Image du produit Ressort de compression VD-389A-20

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389A-20

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	31,5	mm	diamètre d'enroulement moyen
De	37,8	mm	diamètre extérieur d'enroulement
Dd	24,1	mm	diamètre maximal du mandrin
Dh	39,1	mm	diamètre minimum de la douille
L0	85	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1751,745	N	force maximum en cas de charge statique
Ln	59,18	mm	longueur minimum en cas de charge statique
sn	25,82	mm	flexion maximum en cas de charge statique
Fndyn	1560,462	N	force maximum pour charge dynamique
Lndyn	62	mm	longueur minimum pour utilisation dynamique
shdyn	5,67	mm	course maximum en cas d'utilisation dynamique
S	12,108	mm	pas, écart de milieu du fil à milieu du fil
n	6,5	nombre	de spires utiles
nt		nombre	total de spires
R	67,846	N/mm	raideur du ressort
Masse	207,2673	g	masse d'un ressort
Fntol	149	N	tolérance (+/-) pour force maximum statique
Fndtol	145	N	tolérance (+/-) pour force maximum dynamique
Detol	0,4	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,5	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AN	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389A-20 Acier inoxydable Ø 6,3 x 31,5 x 85 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389A-20 Acier inoxydable Ø 6,3 x 31,5 x 85 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389A-20 Acier inoxydable Ø 6,3 x 31,5 x 85 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389A-20 Acier inoxydable Ø 6,3 x 31,5 x 85 mm

calcul du chemin de force Ressort de compression VD-389A-20

Formulaire de demande Ressort de compression VD-389A-20 Acier inoxydable Ø 6,3 x 31,5 x 85 mm

Formulaire de demande Ressort de compression VD-389A-20

Ressorts de compression similaires pour Ressort de compression VD-389A-20 Acier inoxydable Ø 6,3 x 31,5 x 85 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389A-20	1.4310	6,3	37,8	85	1751,745	59,18	25,82	6,5	67,846	100,0 \| 100,0 \| 100,0 \| 100,0
D-389A-20	EN 10270-1	6,3	37,8	85	2039,532	59,18	25,82	6,5	78,992	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-329B	35	76	10,741	1.4310	372,487	41,32	34,68	48,5 \| 81,8 \| 47,9 \| 15,8
VD-326	36	79,5	12,429	1.4310	561,641	34,31	45,19	49,0 \| 84,1 \| 44,6 \| 18,3
VD-339N-04	41	78	13,416	1.4310	527,241	38,7	39,3	50,9 \| 85,1 \| 47,9 \| 19,8
VD-356A	37	94	19,634	1.4310	680,115	59,36	34,64	58,3 \| 89,2 \| 56,7 \| 28,9
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	65,3 \| 88,6 \| 66,0 \| 41,3
VD-356	37	75	30,344	1.4310	1003,191	41,94	33,06	67,0 \| 88,5 \| 67,7 \| 44,7
VD-364R-92	39	100	37,124	1.4310	1098,34	70,41	29,59	74,0 \| 92,4 \| 75,0 \| 54,7
VD-364R-06	39	102	38,655	1.4310	1565,535	61,5	40,5	74,8 \| 90,8 \| 76,6 \| 57,0
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	76,1 \| 89,7 \| 76,0 \| 62,5
VD-364R-05	39	89	45,098	1.4310	1628,027	52,9	36,1	81,2 \| 94,8 \| 82,2 \| 66,5
VD-364R-04	39	76	51,54	1.4310	1515,717	46,59	29,41	85,3 \| 92,8 \| 87,2 \| 76,0
VD-386A	38,3	85	56,087	1.4310	1043,01	66,4	18,6	82,7 \| 99,6 \| 65,8 \| 82,7
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	80,1 \| 90,7 \| 65,1 \| 84,6
VD-389A-06	39	102	61,557	1.4310	1475,51	78,03	23,97	90,2 \| 91,4 \| 88,5 \| 90,7
VD-389A-20	37,8	85	67,846	1.4310	1751,745	59,18	25,82	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-05	39	89	69,765	1.4310	1295,762	70,43	18,57	88,6 \| 95,5 \| 72,9 \| 97,2
VD-386	38,3	75	76,482	1.4310	1754,8	52,06	22,94	92,9 \| 95,6 \| 94,3 \| 88,7
VD-389A-04	39	76	95,134	1.4310	1976,924	55,22	20,78	83,1 \| 93,5 \| 84,5 \| 71,3
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	65,5 \| 86,1 \| 69,4 \| 40,9

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-389A-20

Pays d'origine: DE, German; Ressort de compression VD-389A-20
