Ressort de compression VD-389L Acier inoxydable Ø 7 x 43 x 89 mm

Prix échelonnés - Ressort de compression VD-389L

Quantité Prix unitaire [EUR]
1 15,2800 EUR
2 12,1700 EUR
3 7,9400 EUR
7 6,0400 EUR
17 4,4300 EUR
37 3,8300 EUR
75 3,7600 EUR
125 3,7600 EUR
175 3,7600 EUR
250 3,7600 EUR
350 3,7600 EUR

Ressort de compression Acheter

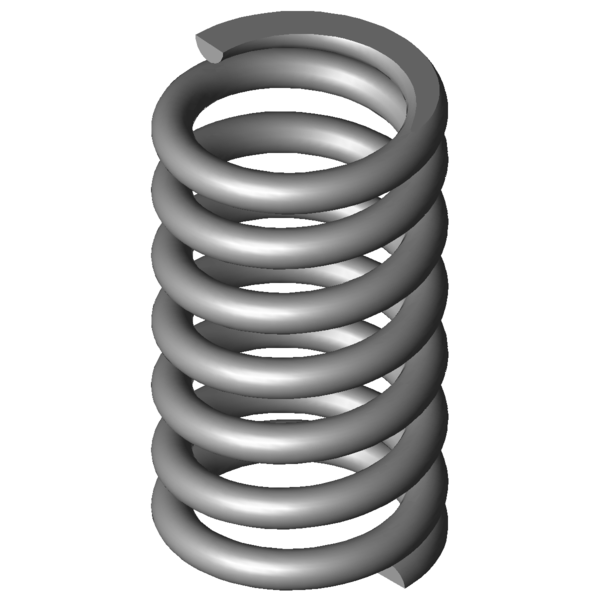

Image du produit Ressort de compression VD-389L
Image du produit Ressort de compression VD-389L
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-389L

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 7 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 43 mm diamètre d'enroulement moyen
De 50 mm diamètre extérieur d'enroulement
Dd 34,8 mm diamètre maximal du mandrin
Dh 51,4 mm diamètre minimum de la douille
L0 89 mm longueur libre
Lk mm longueur de flambage
Fn 1463,917 N force maximum en cas de charge statique
Ln 58,53 mm longueur minimum en cas de charge statique
sn 30,47 mm flexion maximum en cas de charge statique
Fndyn 1318,787 N force maximum pour charge dynamique
Lndyn 61,55 mm longueur minimum pour utilisation dynamique
shdyn 11,14 mm course maximum en cas d'utilisation dynamique
S 14,909 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 48,043 N/mm raideur du ressort
Masse 308,2095 g masse d'un ressort
Fntol 121 N tolérance (+/-) pour force maximum statique
Fndtol 119 N tolérance (+/-) pour force maximum dynamique
Detol 0,6 mm tolérance (+/-) du diamètre extérieur
L0tol 1,72 mm tolérance (+/-) pour longueur libre
Groupe de prix #AN - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-389L Acier inoxydable Ø 7 x 43 x 89 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-389L Acier inoxydable Ø 7 x 43 x 89 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-389L Acier inoxydable Ø 7 x 43 x 89 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-389L Acier inoxydable Ø 7 x 43 x 89 mm

calcul du chemin de force Ressort de compression VD-389L

Formulaire de demande Ressort de compression VD-389L Acier inoxydable Ø 7 x 43 x 89 mm

Formulaire de demande Ressort de compression VD-389L

Ressorts de compression similaires pour Ressort de compression VD-389L Acier inoxydable Ø 7 x 43 x 89 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-389L 1.4310 7 50 89 1463,917 58,53 30,47 5,5 48,043 100,0 | 100,0 | 100,0 | 100,0
D-389L EN 10270-1 7 50 89 1704,417 58,53 30,47 5,5 55,936 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-345A 55 100 7,955 1.4310 442,472 44,38 55,63 47,6 | 83,8 | 42,5 | 16,6
VD-349A-10 50 95 8,573 1.4310 362,204 52,75 42,25 51,5 | 88,4 | 48,4 | 17,8
VD-364R-42 54 92 8,929 1.4310 206,319 68,89 23,11 51,1 | 89,8 | 45,0 | 18,6
VD-339K 50 74,4 10,883 1.4310 496,923 28,74 45,66 51,9 | 82,6 | 50,3 | 22,7
VD-349A-04 50 70 10,912 1.4310 295,704 42,9 27,1 53,5 | 83,4 | 54,6 | 22,7
VD-345 55 85 12,5 1.4310 664,063 31,88 53,13 54,4 | 85,9 | 51,4 | 26,0
VD-351 45 95,5 15,536 1.4310 817,361 42,89 52,61 58,0 | 84,9 | 56,9 | 32,3
VD-350A 45 80 15,536 1.4310 576,549 42,89 37,11 59,0 | 83,8 | 60,7 | 32,3
VD-364J-22 48 92 18,964 1.4310 853,379 47 45 64,3 | 90,4 | 63,0 | 39,5
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 66,1 | 91,2 | 65,5 | 41,7
VD-364R-82 46 102 20,846 1.4310 635,79 71,5 30,5 67,8 | 88,3 | 71,7 | 43,4
VD-381A 46,3 100 25,338 1.4310 639,958 74,74 25,26 68,9 | 90,5 | 63,3 | 52,7
VD-381 46,3 90 39,159 1.4310 1456,3 52,81 37,19 88,7 | 93,8 | 90,7 | 81,5
VD-364R-05 39 89 45,098 1.4310 1628,027 52,9 36,1 89,3 | 87,0 | 87,2 | 93,9
VD-389L 50 89 48,043 1.4310 1463,917 58,53 30,47 100,0 | 100,0 | 100,0 | 100,0
VD-389A-05 39 89 69,765 1.4310 1295,762 70,43 18,57 78,3 | 91,2 | 74,7 | 68,9
VD-409A 53,5 82 84,551 1.4310 2084,467 57,35 24,65 74,5 | 91,0 | 75,6 | 56,8
VD-411 48 90 101,818 1.4310 2438,545 66,05 23,95 70,2 | 94,1 | 69,3 | 47,2
VD-414M-01 57 91 103,821 1.4310 2240,453 69,42 21,58 67,4 | 87,8 | 68,1 | 46,3
Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-389L

Pays d'origine: DE, German; Ressort de compression VD-389L
