Ressort de compression VD-364R-82 Acier inoxydable Ø 6 x 40 x 102 mm

Prix échelonnés - Ressort de compression VD-364R-82

Quantité Prix unitaire [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3800 EUR
175 2,3800 EUR
250 2,3800 EUR
350 2,3800 EUR

Ressort de compression Acheter

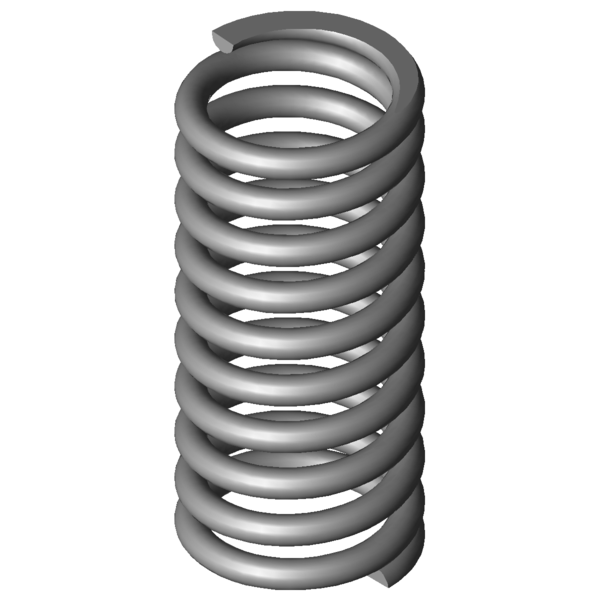

Image du produit Ressort de compression VD-364R-82
Image du produit Ressort de compression VD-364R-82
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-82

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 40 mm diamètre d'enroulement moyen
De 46 mm diamètre extérieur d'enroulement
Dd 32,9 mm diamètre maximal du mandrin
Dh 47,2 mm diamètre minimum de la douille
L0 102 mm longueur libre
Lk mm longueur de flambage
Fn 635,79 N force maximum en cas de charge statique
Ln 71,5 mm longueur minimum en cas de charge statique
sn 30,5 mm flexion maximum en cas de charge statique
Fndyn 547,197 N force maximum pour charge dynamique
Lndyn 75,75 mm longueur minimum pour utilisation dynamique
shdyn 25,34 mm course maximum en cas d'utilisation dynamique
S 11,294 mm pas, écart de milieu du fil à milieu du fil
n 8,5 nombre de spires utiles
nt nombre total de spires
R 20,846 N/mm raideur du ressort
Masse 294,8981 g masse d'un ressort
Fntol 69,25 N tolérance (+/-) pour force maximum statique
Fndtol 67,15 N tolérance (+/-) pour force maximum dynamique
Detol 0,5 mm tolérance (+/-) du diamètre extérieur
L0tol 2,37 mm tolérance (+/-) pour longueur libre
Groupe de prix #AH - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-82 Acier inoxydable Ø 6 x 40 x 102 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-82 Acier inoxydable Ø 6 x 40 x 102 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-82 Acier inoxydable Ø 6 x 40 x 102 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-82 Acier inoxydable Ø 6 x 40 x 102 mm

calcul du chemin de force Ressort de compression VD-364R-82

Formulaire de demande Ressort de compression VD-364R-82 Acier inoxydable Ø 6 x 40 x 102 mm

Formulaire de demande Ressort de compression VD-364R-82

Ressorts de compression similaires pour Ressort de compression VD-364R-82 Acier inoxydable Ø 6 x 40 x 102 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-82 1.4310 6 46 102 635,79 71,5 30,5 8,5 20,846 100,0 | 100,0 | 100,0 | 100,0
D-364R-82 EN 10270-1 6 46 102 740,242 71,5 30,5 8,5 24,27 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-288G 48 104 1,664 1.4310 139,427 20,21 83,79 39,1 | 80,2 | 29,2 | 8,0
VD-289C-02 48 115 1,855 1.4310 155,966 30,93 84,07 39,5 | 79,3 | 30,4 | 8,9
VD-288X-20 48 88 2,222 1.4310 148,681 21,09 66,91 40,8 | 77,4 | 34,5 | 10,7
VD-313E-11 48 120 2,798 1.4310 235,382 35,89 84,11 43,4 | 80,3 | 36,6 | 13,4
VD-318C 49 103 4,469 1.4310 297,766 36,38 66,62 51,4 | 86,5 | 46,3 | 21,4
VD-314 54 99 5,12 1.4310 370,272 26,68 72,32 52,6 | 83,0 | 50,2 | 24,6
VD-313G 40 92,8 5,541 1.4310 336,773 32,02 60,78 52,5 | 79,3 | 51,6 | 26,6
VD-320 44 105 6,364 1.4310 442,273 35,5 69,5 57,9 | 86,5 | 56,7 | 30,5
VD-339L 50 112 6,926 1.4310 498,506 40,02 71,98 59,9 | 86,0 | 60,4 | 33,2
VD-345A 55 100 7,955 1.4310 442,472 44,38 55,63 62,9 | 88,3 | 62,2 | 38,2
VD-349A-10 50 95 8,573 1.4310 362,204 52,75 42,25 65,1 | 89,5 | 64,6 | 41,1
VD-351A 45 110 11,393 1.4310 628,337 54,85 55,15 74,3 | 91,3 | 77,1 | 54,7
VD-351 45 95,5 15,536 1.4310 817,361 42,89 52,61 78,0 | 91,6 | 67,9 | 74,5
VD-364J-22 48 92 18,964 1.4310 853,379 47 45 84,9 | 92,6 | 71,1 | 91,0
VD-364R-82 46 102 20,846 1.4310 635,79 71,5 30,5 100,0 | 100,0 | 100,0 | 100,0
VD-364J-10 42 102 25,332 1.4310 1249,197 52,69 49,31 77,7 | 94,3 | 56,4 | 82,3
VD-381A 46,3 100 25,338 1.4310 639,958 74,74 25,26 90,3 | 97,5 | 91,1 | 82,3
VD-364R-92 39 100 37,124 1.4310 1098,34 70,41 29,59 76,0 | 94,3 | 77,5 | 56,2
VD-364R-06 39 102 38,655 1.4310 1565,535 61,5 40,5 68,6 | 93,8 | 58,0 | 53,9
VD-381 46,3 90 39,159 1.4310 1456,3 52,81 37,19 70,1 | 94,3 | 62,8 | 53,2
VD-389L 50 89 48,043 1.4310 1463,917 58,53 30,47 67,8 | 88,3 | 71,7 | 43,4
VD-389N-02 46 110 50,595 1.4310 2014,62 70,18 39,82 62,7 | 92,8 | 54,1 | 41,2
VD-389A-06 39 102 61,557 1.4310 1475,51 78,03 23,97 62,0 | 91,4 | 60,8 | 33,9
VD-409B 50 110 74,423 1.4310 2578,764 75,35 34,65 57,0 | 86,6 | 56,3 | 28,0
VD-411 48 90 101,818 1.4310 2438,545 66,05 23,95 53,0 | 86,4 | 52,3 | 20,5
VD-414AC 42 110 107,278 1.4310 1862,098 92,64 17,36 50,4 | 86,3 | 45,5 | 19,4
Nombre de ressorts métalliques similaires: 25

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-82

Pays d'origine: DE, German; Ressort de compression VD-364R-82

Image du produit - Ressorts de compression VD-364R-82

Image du produit - Ressorts de compression VD-364R-82

QR-Code: Ressort de compression VD-364R-82

QR-Code - Ressorts de compression - VD-364R-82 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364r-82.html
