Ressort de compression VD-414M-01 Acier inoxydable Ø 9 x 48 x 91 mm

Prix échelonnés - Ressort de compression VD-414M-01

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

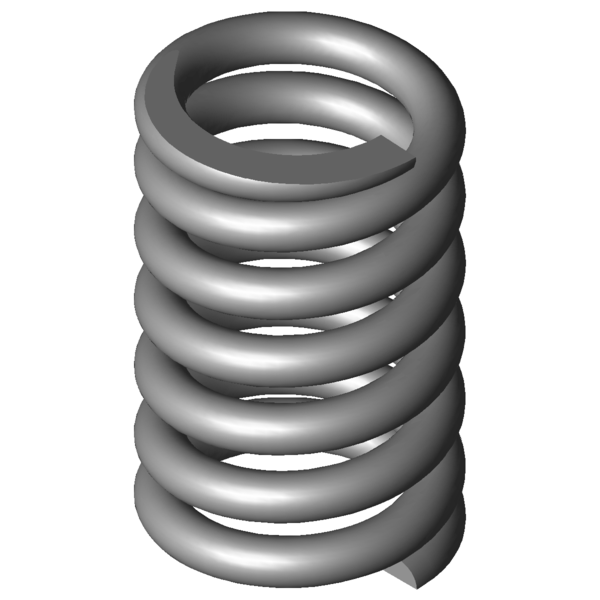

Image du produit Ressort de compression VD-414M-01

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414M-01

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	48	mm	diamètre d'enroulement moyen
De	57	mm	diamètre extérieur d'enroulement
Dd	37,8	mm	diamètre maximal du mandrin
Dh	58,4	mm	diamètre minimum de la douille
L0	91	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2240,453	N	force maximum en cas de charge statique
Ln	69,42	mm	longueur minimum en cas de charge statique
sn	21,58	mm	flexion maximum en cas de charge statique
Fndyn	1907,188	N	force maximum pour charge dynamique
Lndyn	72,63	mm	longueur minimum pour utilisation dynamique
shdyn	9,51	mm	course maximum en cas d'utilisation dynamique
S	16,4	mm	pas, écart de milieu du fil à milieu du fil
n	5	nombre	de spires utiles
nt		nombre	total de spires
R	103,821	N/mm	raideur du ressort
Masse	530,8166	g	masse d'un ressort
Fntol	249	N	tolérance (+/-) pour force maximum statique
Fndtol	243	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,67	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414M-01 Acier inoxydable Ø 9 x 48 x 91 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414M-01 Acier inoxydable Ø 9 x 48 x 91 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414M-01 Acier inoxydable Ø 9 x 48 x 91 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414M-01 Acier inoxydable Ø 9 x 48 x 91 mm

calcul du chemin de force Ressort de compression VD-414M-01

Formulaire de demande Ressort de compression VD-414M-01 Acier inoxydable Ø 9 x 48 x 91 mm

Formulaire de demande Ressort de compression VD-414M-01

Ressorts de compression similaires pour Ressort de compression VD-414M-01 Acier inoxydable Ø 9 x 48 x 91 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414M-01	1.4310	9	57	91	2240,453	69,42	21,58	5	103,821	100,0 \| 100,0 \| 100,0 \| 100,0
D-414M-01	EN 10270-1	9	57	91	2608,527	69,42	21,58	5	120,877	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-351	45	95,5	15,536	1.4310	817,361	42,89	52,61	43,4 \| 76,6 \| 38,8 \| 15,0
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	46,9 \| 81,3 \| 42,3 \| 17,1
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	47,6 \| 81,4 \| 43,0 \| 18,3
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	48,9 \| 84,5 \| 43,4 \| 18,8
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	50,9 \| 88,5 \| 44,9 \| 19,3
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	57,0 \| 85,6 \| 55,1 \| 30,3
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	60,9 \| 83,4 \| 61,5 \| 37,7
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	67,4 \| 87,8 \| 68,1 \| 46,3
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	71,5 \| 93,3 \| 70,9 \| 50,2
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	71,7 \| 90,0 \| 75,0 \| 50,2
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	86,0 \| 89,9 \| 89,2 \| 78,9
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	82,4 \| 87,3 \| 81,1 \| 78,9
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	87,6 \| 91,0 \| 90,3 \| 81,5
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	93,2 \| 90,7 \| 91,0 \| 98,1
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	95,1 \| 91,8 \| 93,9 \| 99,7
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	80,7 \| 89,2 \| 71,4 \| 81,6
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	68,3 \| 89,1 \| 71,4 \| 44,5

Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-414M-01

Pays d'origine: DE, German; Ressort de compression VD-414M-01
