Ressort de compression VD-414J Acier inoxydable Ø 9 x 54 x 77,3 mm

Prix échelonnés - Ressort de compression VD-414J

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

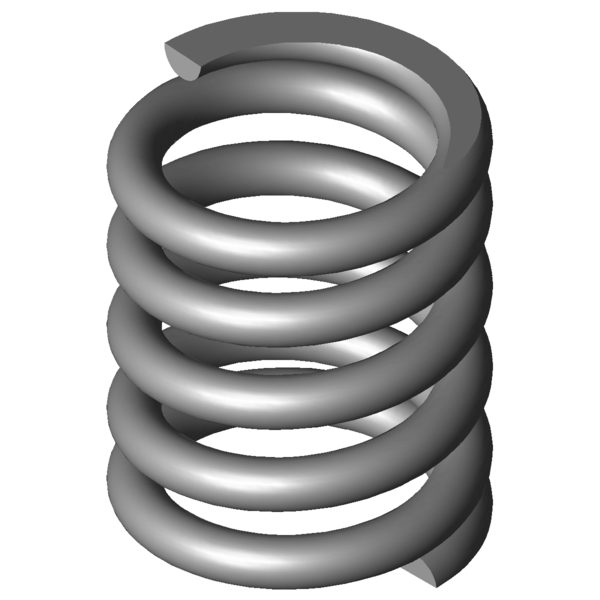

Image du produit Ressort de compression VD-414J

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414J

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	54	mm	diamètre d'enroulement moyen
De	63	mm	diamètre extérieur d'enroulement
Dd	43	mm	diamètre maximal du mandrin
Dh	65	mm	diamètre minimum de la douille
L0	77,3	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2390,521	N	force maximum en cas de charge statique
Ln	54,35	mm	longueur minimum en cas de charge statique
sn	22,95	mm	flexion maximum en cas de charge statique
Fndyn	2137,5	N	force maximum pour charge dynamique
Lndyn	56,78	mm	longueur minimum pour utilisation dynamique
shdyn	6,71	mm	course maximum en cas d'utilisation dynamique
S	19,514	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	104,167	N/mm	raideur du ressort
Masse	469,204	g	masse d'un ressort
Fntol	217	N	tolérance (+/-) pour force maximum statique
Fndtol	213	N	tolérance (+/-) pour force maximum dynamique
Detol	0,8	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,45	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414J Acier inoxydable Ø 9 x 54 x 77,3 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414J Acier inoxydable Ø 9 x 54 x 77,3 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414J Acier inoxydable Ø 9 x 54 x 77,3 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414J Acier inoxydable Ø 9 x 54 x 77,3 mm

calcul du chemin de force Ressort de compression VD-414J

Formulaire de demande Ressort de compression VD-414J Acier inoxydable Ø 9 x 54 x 77,3 mm

Formulaire de demande Ressort de compression VD-414J

Ressorts de compression similaires pour Ressort de compression VD-414J Acier inoxydable Ø 9 x 54 x 77,3 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414J	1.4310	9	63	77,3	2390,521	54,35	22,95	3,5	104,167	100,0 \| 100,0 \| 100,0 \| 100,0
D-414J	EN 10270-1	9	63	77,3	2783,249	54,35	22,95	3,5	121,28	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364E-08	70	65	13,262	1.4310	501,29	27,2	37,8	44,0 \| 78,4 \| 40,8 \| 12,7
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	44,5 \| 82,3 \| 37,7 \| 13,6
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	44,1 \| 74,5 \| 43,0 \| 14,9
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	46,5 \| 82,5 \| 41,2 \| 15,8
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	47,7 \| 83,2 \| 42,8 \| 17,1
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	49,0 \| 84,8 \| 43,5 \| 18,7
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	48,4 \| 80,5 \| 45,5 \| 19,2
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	56,9 \| 85,3 \| 55,0 \| 30,2
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	57,8 \| 80,7 \| 62,3 \| 30,2
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	69,2 \| 86,6 \| 70,8 \| 50,1
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	86,7 \| 92,7 \| 88,7 \| 78,6
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	81,5 \| 89,6 \| 76,1 \| 78,6
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	86,9 \| 89,4 \| 90,2 \| 81,2
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	95,1 \| 91,8 \| 93,9 \| 99,7
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	100,0 \| 100,0 \| 100,0 \| 100,0
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	69,6 \| 94,1 \| 70,0 \| 44,7

Nombre de ressorts métalliques similaires: 15

Numéro de tarif douanier: 73202081; Ressort de compression VD-414J

Pays d'origine: DE, German; Ressort de compression VD-414J
