Ressort de compression VD-374B Acier inoxydable Ø 6,3 x 50 x 64 mm

Prix échelonnés - Ressort de compression VD-374B

Quantité Prix unitaire [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1400 EUR
175 2,1400 EUR
250 2,1400 EUR
350 2,1400 EUR

Ressort de compression Acheter

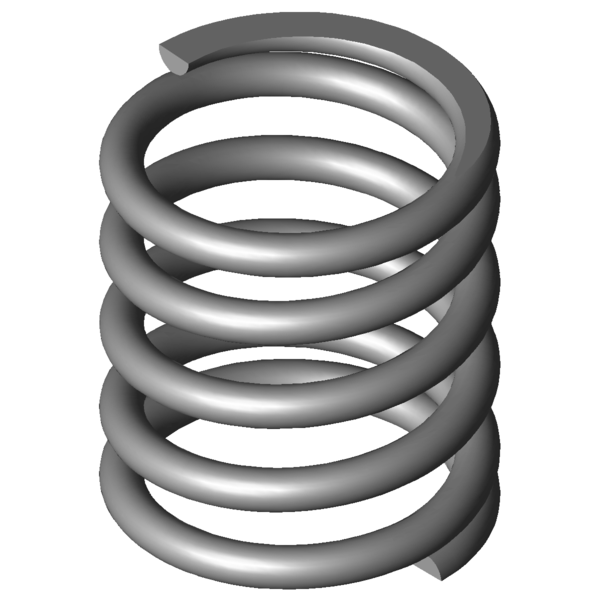

Image du produit Ressort de compression VD-374B
Image du produit Ressort de compression VD-374B
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-374B

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6,3 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 50 mm diamètre d'enroulement moyen
De 56,3 mm diamètre extérieur d'enroulement
Dd 42,6 mm diamètre maximal du mandrin
Dh 57,7 mm diamètre minimum de la douille
L0 64 mm longueur libre
Lk mm longueur de flambage
Fn 789,591 N force maximum en cas de charge statique
Ln 38,94 mm longueur minimum en cas de charge statique
sn 25,06 mm flexion maximum en cas de charge statique
Fndyn 721,801 N force maximum pour charge dynamique
Lndyn 41,09 mm longueur minimum pour utilisation dynamique
shdyn 14,8 mm course maximum en cas d'utilisation dynamique
S 16,486 mm pas, écart de milieu du fil à milieu du fil
n 3,5 nombre de spires utiles
nt nombre total de spires
R 31,506 N/mm raideur du ressort
Masse 212,8796 g masse d'un ressort
Fntol 72,3 N tolérance (+/-) pour force maximum statique
Fndtol 71,17 N tolérance (+/-) pour force maximum dynamique
Detol 0,6 mm tolérance (+/-) du diamètre extérieur
L0tol 1,6 mm tolérance (+/-) pour longueur libre
Groupe de prix #AF - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-374B Acier inoxydable Ø 6,3 x 50 x 64 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-374B Acier inoxydable Ø 6,3 x 50 x 64 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-374B Acier inoxydable Ø 6,3 x 50 x 64 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-374B Acier inoxydable Ø 6,3 x 50 x 64 mm

calcul du chemin de force Ressort de compression VD-374B

Formulaire de demande Ressort de compression VD-374B Acier inoxydable Ø 6,3 x 50 x 64 mm

Formulaire de demande Ressort de compression VD-374B

Ressorts de compression similaires pour Ressort de compression VD-374B Acier inoxydable Ø 6,3 x 50 x 64 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-374B 1.4310 6,3 56,3 64 789,591 38,94 25,06 3,5 31,506 100,0 | 100,0 | 100,0 | 100,0
D-374B EN 10270-1 6,3 56,3 64 919,309 38,94 25,06 3,5 36,682 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-339J-21 58 78 6,695 1.4310 323,352 29,7 48,3 50,4 | 83,5 | 46,4 | 21,2
VD-318B 49 68 7,023 1.4310 294,573 26,06 41,94 50,8 | 81,5 | 48,5 | 22,3
VD-313F 40 61,7 8,707 1.4310 337,011 22,99 38,71 52,1 | 74,9 | 53,7 | 27,6
VD-344A-12 60 80 9,391 1.4310 446,563 32,45 47,55 56,3 | 84,4 | 54,6 | 29,8
VD-339J-20 58 50 10,414 1.4310 288,466 22,3 27,7 59,6 | 82,2 | 63,5 | 33,1
VD-339K 50 74,4 10,883 1.4310 496,923 28,74 45,66 58,5 | 82,1 | 58,9 | 34,5
VD-349A-04 50 70 10,912 1.4310 295,704 42,9 27,1 62,0 | 86,5 | 65,0 | 34,6
VD-344B 55 66 12,5 1.4310 426,563 31,88 34,13 64,9 | 91,3 | 63,7 | 39,7
VD-364E-08 70 65 13,262 1.4310 501,29 27,2 37,8 65,2 | 88,7 | 64,9 | 42,1
VD-364R-41 54 59,4 13,799 1.4310 149,985 48,53 10,87 55,8 | 92,5 | 31,2 | 43,8
VD-364J-02 56 77 17,763 1.4310 752,264 34,65 42,35 74,5 | 90,0 | 77,2 | 56,4
VD-350 45 64 24,414 1.4310 807,373 30,93 33,07 83,6 | 86,4 | 86,8 | 77,5
VD-364J-01 56 53 27,631 1.4310 740,52 26,2 26,8 90,4 | 89,9 | 93,6 | 87,7
VD-364J-21 48 63 29,801 1.4310 865,705 33,95 29,05 91,2 | 90,3 | 88,7 | 94,6
VD-374B 56,3 64 31,506 1.4310 789,591 38,94 25,06 100,0 | 100,0 | 100,0 | 100,0
VD-364R-81 46 66 32,216 1.4310 499,347 50,5 15,5 83,9 | 91,3 | 62,5 | 97,8
VD-380A 46,3 68 39,159 1.4310 594,81 52,81 15,19 80,2 | 92,1 | 68,0 | 80,5
VD-380 46,3 60 61,535 1.4310 1342,181 38,19 21,81 72,0 | 92,0 | 72,9 | 51,2
VD-364R-03 39 64 63,667 1.4310 1532,695 39,93 24,07 70,1 | 87,1 | 73,8 | 49,5
VD-389K 50 62,3 75,496 1.4310 1507,155 42,34 19,96 66,6 | 92,1 | 66,0 | 41,7
VD-404A 58 68 81,92 1.4310 1602,304 48,44 19,56 64,0 | 90,0 | 63,7 | 38,5
VD-405 58 75 81,92 1.4310 2175,744 48,44 26,56 63,6 | 87,1 | 65,3 | 38,5
VD-389N-01 46 68 88,541 1.4310 1938,728 46,1 21,9 62,8 | 88,6 | 64,1 | 35,6
VD-414J 63 77,3 104,167 1.4310 2390,521 54,35 22,95 57,8 | 80,7 | 62,3 | 30,2
VD-409AA 56 50 129,63 1.4310 1415,556 39,08 10,92 53,1 | 85,4 | 49,7 | 24,3
VD-389A-03 39 64 139,53 1.4310 2483,639 46,2 17,8 53,9 | 87,8 | 51,4 | 22,6
VD-410 48 65 160 1.4310 2744 47,85 17,15 51,9 | 87,5 | 48,6 | 19,7
VD-435 60 75 233,333 1.4310 4870,833 54,13 20,88 48,0 | 80,7 | 49,8 | 13,5
VD-450 46 67 750,171 1.4310 6826,56 57,9 9,1 36,1 | 80,1 | 23,9 | 4,2
Nombre de ressorts métalliques similaires: 28

Numéro de tarif douanier: 73202081; Ressort de compression VD-374B

Pays d'origine: DE, German; Ressort de compression VD-374B
