Ressort de compression VD-380 Acier inoxydable Ø 6,3 x 40 x 60 mm

Prix échelonnés - Ressort de compression VD-380

Quantité	Prix unitaire [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Ressort de compression Acheter

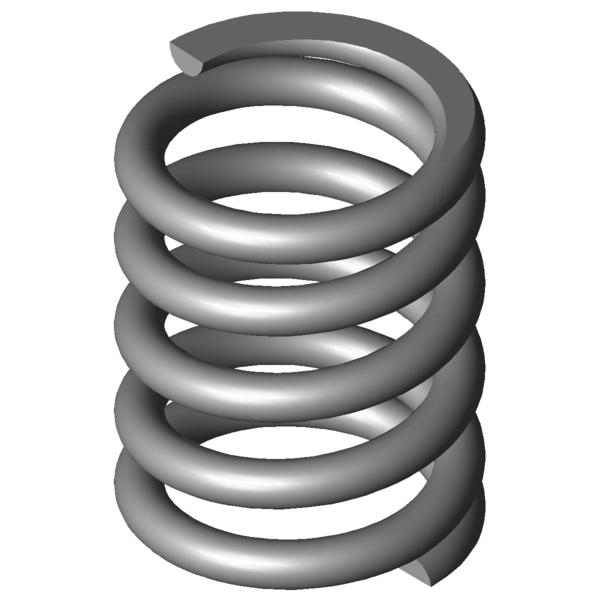

Image du produit Ressort de compression VD-380

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-380

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	40	mm	diamètre d'enroulement moyen
De	46,3	mm	diamètre extérieur d'enroulement
Dd	32,7	mm	diamètre maximal du mandrin
Dh	47,5	mm	diamètre minimum de la douille
L0	60	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1342,181	N	force maximum en cas de charge statique
Ln	38,19	mm	longueur minimum en cas de charge statique
sn	21,81	mm	flexion maximum en cas de charge statique
Fndyn	1233,161	N	force maximum pour charge dynamique
Lndyn	39,96	mm	longueur minimum pour utilisation dynamique
shdyn	5,81	mm	course maximum en cas d'utilisation dynamique
S	15,343	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	61,535	N/mm	raideur du ressort
Masse	170,3037	g	masse d'un ressort
Fntol	109	N	tolérance (+/-) pour force maximum statique
Fndtol	107	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,2	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AF	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-380 Acier inoxydable Ø 6,3 x 40 x 60 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-380 Acier inoxydable Ø 6,3 x 40 x 60 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-380 Acier inoxydable Ø 6,3 x 40 x 60 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-380 Acier inoxydable Ø 6,3 x 40 x 60 mm

calcul du chemin de force Ressort de compression VD-380

Formulaire de demande Ressort de compression VD-380 Acier inoxydable Ø 6,3 x 40 x 60 mm

Formulaire de demande Ressort de compression VD-380

Ressorts de compression similaires pour Ressort de compression VD-380 Acier inoxydable Ø 6,3 x 40 x 60 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-380	1.4310	6,3	46,3	60	1342,181	38,19	21,81	3,5	61,535	100,0 \| 100,0 \| 100,0 \| 100,0
D-380	EN 10270-1	6,3	46,3	60	1562,682	38,19	21,81	3,5	71,644	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-325A	36	61	12,429	1.4310	331,705	34,31	26,69	51,1 \| 79,9 \| 53,2 \| 20,2
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	51,0 \| 84,8 \| 47,8 \| 20,3
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	48,0 \| 91,2 \| 30,5 \| 22,4
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	58,8 \| 85,1 \| 61,2 \| 30,0
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	60,2 \| 82,2 \| 64,2 \| 34,3
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	64,3 \| 90,1 \| 63,1 \| 39,7
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	70,4 \| 93,0 \| 69,8 \| 48,4
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	68,7 \| 84,8 \| 72,1 \| 49,3
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	72,0 \| 92,0 \| 72,9 \| 51,2
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	67,2 \| 95,2 \| 54,1 \| 52,3
VD-364J-09	42	70	36,59	1.4310	1101,372	39,9	30,1	74,9 \| 87,9 \| 77,3 \| 59,5
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	72,2 \| 96,1 \| 57,0 \| 63,6
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	79,7 \| 86,3 \| 77,4 \| 75,3
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	87,7 \| 89,2 \| 80,6 \| 93,2
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	91,9 \| 90,0 \| 89,1 \| 96,6
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	88,3 \| 93,0 \| 90,3 \| 81,5
VD-389N-01	46	68	88,541	1.4310	1938,728	46,1	21,9	82,2 \| 92,5 \| 84,4 \| 69,5
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	67,5 \| 90,7 \| 67,8 \| 44,1
VD-410	48	65	160	1.4310	2744	47,85	17,15	63,8 \| 89,2 \| 63,8 \| 38,5
VD-414AA	42	53	260,533	1.4310	1417,659	47,56	5,44	56,5 \| 85,9 \| 59,8 \| 23,6
VD-450	46	67	750,171	1.4310	6826,56	57,9	9,1	41,0 \| 84,0 \| 30,7 \| 8,2

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-380

Pays d'origine: DE, German; Ressort de compression VD-380
