Ressort de compression VD-364J-20 Acier inoxydable Ø 5,5 x 42,5 x 45 mm

Prix échelonnés - Ressort de compression VD-364J-20

Quantité	Prix unitaire [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Ressort de compression Acheter

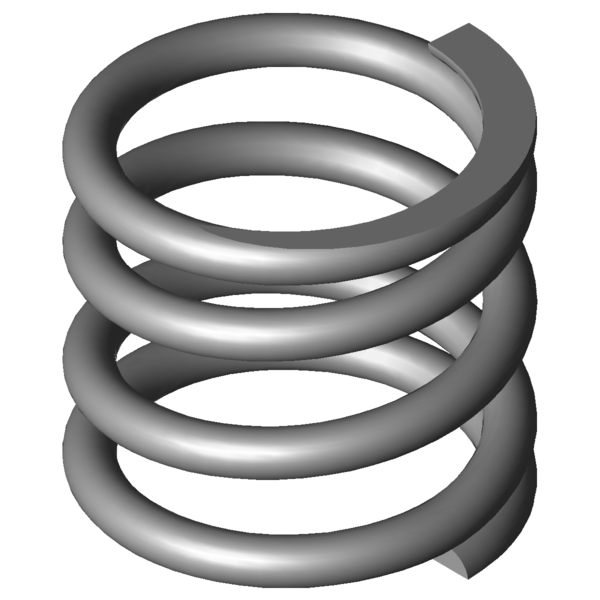

Image du produit Ressort de compression VD-364J-20

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364J-20

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	42,5	mm	diamètre d'enroulement moyen
De	48	mm	diamètre extérieur d'enroulement
Dd	36,2	mm	diamètre maximal du mandrin
Dh	48,9	mm	diamètre minimum de la douille
L0	45	mm	longueur libre
Lk		mm	longueur de flambage
Fn	892,36	N	force maximum en cas de charge statique
Ln	25,75	mm	longueur minimum en cas de charge statique
sn	19,25	mm	flexion maximum en cas de charge statique
Fndyn	836,733	N	force maximum pour charge dynamique
Lndyn	26,95	mm	longueur minimum pour utilisation dynamique
shdyn	4,5	mm	course maximum en cas d'utilisation dynamique
S	17,556	mm	pas, écart de milieu du fil à milieu du fil
n	2,25	nombre	de spires utiles
nt		nombre	total de spires
R	46,356	N/mm	raideur du ressort
Masse	106,5672	g	masse d'un ressort
Fntol	70,2	N	tolérance (+/-) pour force maximum statique
Fndtol	69,4	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,3	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AF	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364J-20 Acier inoxydable Ø 5,5 x 42,5 x 45 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364J-20 Acier inoxydable Ø 5,5 x 42,5 x 45 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364J-20 Acier inoxydable Ø 5,5 x 42,5 x 45 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364J-20 Acier inoxydable Ø 5,5 x 42,5 x 45 mm

calcul du chemin de force Ressort de compression VD-364J-20

Formulaire de demande Ressort de compression VD-364J-20 Acier inoxydable Ø 5,5 x 42,5 x 45 mm

Formulaire de demande Ressort de compression VD-364J-20

Ressorts de compression similaires pour Ressort de compression VD-364J-20 Acier inoxydable Ø 5,5 x 42,5 x 45 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364J-20	1.4310	5,5	48	45	892,36	25,75	19,25	2,25	46,356	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-20	EN 10270-1	5,5	48	45	1100,49	24,61	20,39	2,25	53,972	91,2 \| 100,0 \| 87,7 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-263D-11	42	33	0,591	1.4310	5,527	23,65	9,35	30,9 \| 66,9 \| 24,6 \| 1,3
VD-263VH	46	60	1,846	1.4310	85,355	13,75	46,25	33,9 \| 72,1 \| 25,6 \| 4,0
VD-268B	31	45	4,219	1.4310	120,943	16,33	28,67	39,8 \| 70,0 \| 40,3 \| 9,1
VD-289C-06	48	48	4,535	1.4310	143,129	16,44	31,56	44,1 \| 84,0 \| 38,5 \| 9,8
VD-263Z-10	34,5	44	4,636	1.4310	145,568	12,6	31,4	40,2 \| 71,7 \| 38,8 \| 10,0
VD-288Z-20	33	48,3	7,5	1.4310	218,813	19,13	29,18	44,5 \| 72,2 \| 45,2 \| 16,2
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	50,1 \| 74,2 \| 54,8 \| 21,4
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	52,7 \| 84,9 \| 50,9 \| 22,5
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	66,7 \| 92,3 \| 68,1 \| 39,8
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	60,6 \| 79,6 \| 60,0 \| 42,1
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	66,2 \| 84,6 \| 68,4 \| 45,5
VD-364R-40	54	38	21,685	1.4310	66,005	34,96	3,04	49,6 \| 90,5 \| 11,6 \| 46,8
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	75,7 \| 90,2 \| 77,4 \| 59,6
VD-339N-02	41	35	32,794	1.4310	452,56	21,2	13,8	71,2 \| 81,7 \| 61,2 \| 70,7
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	100,0 \| 100,0 \| 100,0 \| 100,0
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	83,9 \| 87,8 \| 66,8 \| 97,2
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	91,5 \| 85,4 \| 91,8 \| 97,2
VD-364R-80	46	42	50,625	1.4310	278,438	36,5	5,5	71,7 \| 93,6 \| 29,9 \| 91,6
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	84,6 \| 85,2 \| 86,0 \| 82,7
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	73,9 \| 93,2 \| 53,3 \| 75,3
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	79,7 \| 86,3 \| 77,4 \| 75,3
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	83,2 \| 95,1 \| 84,0 \| 70,4
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	81,2 \| 90,6 \| 83,5 \| 69,6
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	73,4 \| 88,1 \| 76,3 \| 55,7
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	71,5 \| 89,6 \| 73,6 \| 51,4
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	62,1 \| 85,7 \| 62,1 \| 38,6
VD-409AA	56	50	129,63	1.4310	1415,556	39,08	10,92	59,0 \| 81,5 \| 59,9 \| 35,8
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	56,9 \| 83,9 \| 55,7 \| 31,0
VD-414AA	42	53	260,533	1.4310	1417,659	47,56	5,44	47,9 \| 80,4 \| 45,6 \| 17,8
VD-389O	34	48,3	304,959	1.4310	2074,71	41,5	6,8	45,1 \| 80,9 \| 39,2 \| 15,2

Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-364J-20

Pays d'origine: DE, German; Ressort de compression VD-364J-20
