Ressort de compression VD-409AA Acier inoxydable Ø 8 x 48 x 50 mm

Prix échelonnés - Ressort de compression VD-409AA

Quantité Prix unitaire [EUR]
1 14,5700 EUR
2 11,6100 EUR
3 7,2800 EUR
7 5,4200 EUR
17 3,8200 EUR
37 3,3100 EUR
75 3,2400 EUR
125 3,2400 EUR
175 3,2400 EUR
250 3,2400 EUR
350 3,2400 EUR

Ressort de compression Acheter

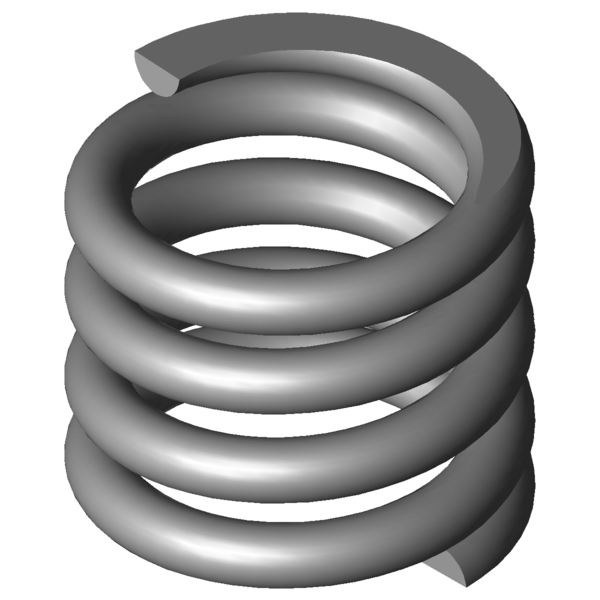

Image du produit Ressort de compression VD-409AA
Image du produit Ressort de compression VD-409AA
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-409AA

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 8 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 48 mm diamètre d'enroulement moyen
De 56 mm diamètre extérieur d'enroulement
Dd 38,4 mm diamètre maximal du mandrin
Dh 57,4 mm diamètre minimum de la douille
L0 50 mm longueur libre
Lk mm longueur de flambage
Fn 1415,556 N force maximum en cas de charge statique
Ln 39,08 mm longueur minimum en cas de charge statique
sn 10,92 mm flexion maximum en cas de charge statique
Fndyn 1215,926 N force maximum pour charge dynamique
Lndyn 40,62 mm longueur minimum pour utilisation dynamique
shdyn 6,6 mm course maximum en cas d'utilisation dynamique
S 16,8 mm pas, écart de milieu du fil à milieu du fil
n 2,5 nombre de spires utiles
nt nombre total de spires
R 129,63 N/mm raideur du ressort
Masse 269,6211 g masse d'un ressort
Fntol 186 N tolérance (+/-) pour force maximum statique
Fndtol 183 N tolérance (+/-) pour force maximum dynamique
Detol 0,6 mm tolérance (+/-) du diamètre extérieur
L0tol 1,07 mm tolérance (+/-) pour longueur libre
Groupe de prix #AL - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-409AA Acier inoxydable Ø 8 x 48 x 50 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-409AA Acier inoxydable Ø 8 x 48 x 50 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-409AA Acier inoxydable Ø 8 x 48 x 50 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-409AA Acier inoxydable Ø 8 x 48 x 50 mm

calcul du chemin de force Ressort de compression VD-409AA

Formulaire de demande Ressort de compression VD-409AA Acier inoxydable Ø 8 x 48 x 50 mm

Formulaire de demande Ressort de compression VD-409AA

Ressorts de compression similaires pour Ressort de compression VD-409AA Acier inoxydable Ø 8 x 48 x 50 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-409AA 1.4310 8 56 50 1415,556 39,08 10,92 2,5 129,63 100,0 | 100,0 | 100,0 | 100,0
D-409AA EN 10270-1 8 56 50 1648,111 39,08 10,92 2,5 150,926 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364J-21 48 63 29,801 1.4310 865,705 33,95 29,05 50,1 | 77,9 | 49,4 | 23,0
VD-374B 56,3 64 31,506 1.4310 789,591 38,94 25,06 53,1 | 85,4 | 49,7 | 24,3
VD-364J-20 48 45 46,356 1.4310 892,36 25,75 19,25 59,0 | 81,5 | 59,9 | 35,8
VD-355 37 51 47,684 1.4310 985,851 30,33 20,67 57,9 | 75,5 | 61,2 | 36,8
VD-364R-80 46 42 50,625 1.4310 278,438 36,5 5,5 51,5 | 80,4 | 35,0 | 39,1
VD-379B 46,3 47 61,535 1.4310 542,226 38,19 8,81 64,0 | 85,1 | 59,5 | 47,5
VD-380 46,3 60 61,535 1.4310 1342,181 38,19 21,81 67,2 | 81,6 | 72,4 | 47,5
VD-364J-08 42 44 65,863 1.4310 1116,375 27,05 16,95 66,6 | 77,3 | 71,6 | 50,8
VD-364K 38 48,6 66,641 1.4310 1027,386 33,18 15,42 67,0 | 77,9 | 71,7 | 51,4
VD-389K 50 62,3 75,496 1.4310 1507,155 42,34 19,96 72,7 | 85,7 | 74,3 | 58,2
VD-404A 58 68 81,92 1.4310 1602,304 48,44 19,56 75,1 | 90,0 | 72,1 | 63,2
VD-364R-02 39 51 83,257 1.4310 1476,864 33,26 17,74 74,3 | 80,1 | 78,7 | 64,2
VD-364R-90 39 47 90,158 1.4310 986,968 36,05 10,95 77,9 | 79,5 | 84,7 | 69,5
VD-385 38,3 50 120,186 1.4310 1477,281 37,71 12,29 89,1 | 82,4 | 92,3 | 92,7
VD-409AA 56 50 129,63 1.4310 1415,556 39,08 10,92 100,0 | 100,0 | 100,0 | 100,0
VD-389A-02 39 51 149,497 1.4310 1642,595 40,01 10,99 87,8 | 83,8 | 92,8 | 86,7
VD-414AA 42 53 260,533 1.4310 1417,659 47,56 5,44 71,5 | 89,8 | 74,8 | 49,7
VD-389O 34 48,3 304,959 1.4310 2074,71 41,5 6,8 63,1 | 81,6 | 65,3 | 42,5
Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-409AA

Pays d'origine: DE, German; Ressort de compression VD-409AA
