Ressort de compression VD-364R-02 Acier inoxydable Ø 5,8 x 33,2 x 51 mm

Prix échelonnés - Ressort de compression VD-364R-02

Quantité	Prix unitaire [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Ressort de compression Acheter

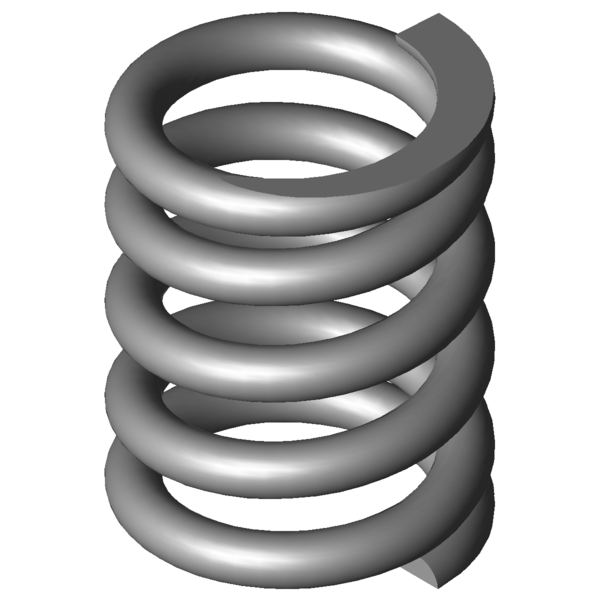

Image du produit Ressort de compression VD-364R-02

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-02

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	33,2	mm	diamètre d'enroulement moyen
De	39	mm	diamètre extérieur d'enroulement
Dd	26,4	mm	diamètre maximal du mandrin
Dh	40,4	mm	diamètre minimum de la douille
L0	51	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1476,864	N	force maximum en cas de charge statique
Ln	33,26	mm	longueur minimum en cas de charge statique
sn	17,74	mm	flexion maximum en cas de charge statique
Fndyn	1286,326	N	force maximum pour charge dynamique
Lndyn	35,55	mm	longueur minimum pour utilisation dynamique
shdyn	2,94	mm	course maximum en cas d'utilisation dynamique
S	13,908	mm	pas, écart de milieu du fil à milieu du fil
n	3,25	nombre	de spires utiles
nt		nombre	total de spires
R	83,257	N/mm	raideur du ressort
Masse	114,3598	g	masse d'un ressort
Fntol	123	N	tolérance (+/-) pour force maximum statique
Fndtol	108	N	tolérance (+/-) pour force maximum dynamique
Detol	0,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	0,97	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AF	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-02 Acier inoxydable Ø 5,8 x 33,2 x 51 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-02 Acier inoxydable Ø 5,8 x 33,2 x 51 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-02 Acier inoxydable Ø 5,8 x 33,2 x 51 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-02 Acier inoxydable Ø 5,8 x 33,2 x 51 mm

calcul du chemin de force Ressort de compression VD-364R-02

Formulaire de demande Ressort de compression VD-364R-02 Acier inoxydable Ø 5,8 x 33,2 x 51 mm

Formulaire de demande Ressort de compression VD-364R-02

Ressorts de compression similaires pour Ressort de compression VD-364R-02 Acier inoxydable Ø 5,8 x 33,2 x 51 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-02	1.4310	5,8	39	51	1476,864	33,26	17,74	3,25	83,257	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-02	EN 10270-1	5,8	39	51	1719,492	33,26	17,74	3,25	96,935	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313J-02	31,6	53,9	12,173	1.4310	281,47	30,78	23,12	47,3 \| 79,2 \| 47,9 \| 14,6
VD-325A	36	61	12,429	1.4310	331,705	34,31	26,69	47,0 \| 81,6 \| 44,5 \| 14,9
VD-325	36	53,5	19,531	1.4310	561,641	24,74	28,76	52,9 \| 85,5 \| 49,9 \| 23,5
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	53,5 \| 80,6 \| 56,6 \| 23,5
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	56,5 \| 90,3 \| 54,0 \| 25,3
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	62,5 \| 87,3 \| 63,8 \| 36,4
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	75,8 \| 93,7 \| 76,3 \| 57,3
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	67,3 \| 88,5 \| 56,2 \| 57,3
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	75,7 \| 89,2 \| 70,7 \| 67,3
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	68,9 \| 89,5 \| 43,2 \| 73,9
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	68,9 \| 87,1 \| 43,4 \| 76,4
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	84,9 \| 93,2 \| 85,0 \| 76,5
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	85,3 \| 91,3 \| 85,6 \| 79,1
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	84,7 \| 95,9 \| 78,2 \| 80,0
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	84,3 \| 96,3 \| 64,3 \| 92,4
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	83,3 \| 96,1 \| 84,6 \| 69,3
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	76,0 \| 88,8 \| 79,6 \| 59,7
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	75,7 \| 95,5 \| 75,9 \| 55,7
VD-414AA	42	53	260,533	1.4310	1417,659	47,56	5,44	60,8 \| 87,2 \| 63,3 \| 31,9
VD-389O	34	48,3	304,959	1.4310	2074,71	41,5	6,8	56,8 \| 88,2 \| 54,8 \| 27,3

Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-02

Pays d'origine: DE, German; Ressort de compression VD-364R-02
