Ressort de compression VD-364R-40 Acier inoxydable Ø 5,6 x 48,4 x 38 mm

Prix échelonnés - Ressort de compression VD-364R-40

Quantité	Prix unitaire [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Ressort de compression Acheter

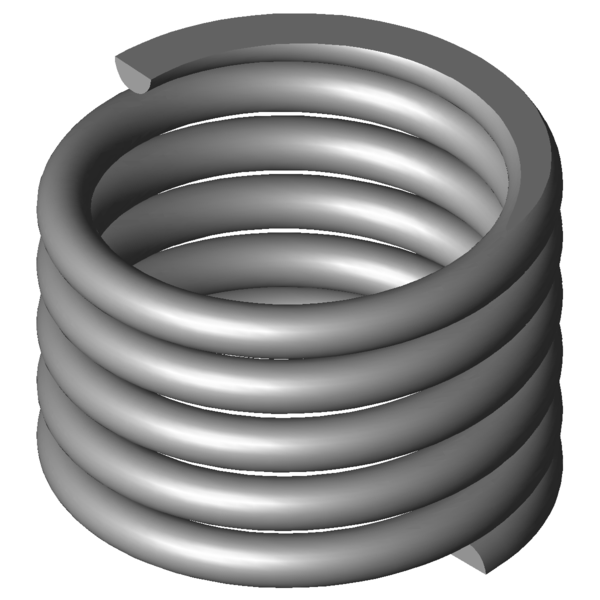

Image du produit Ressort de compression VD-364R-40

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-40

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	48,4	mm	diamètre d'enroulement moyen
De	54	mm	diamètre extérieur d'enroulement
Dd	41,4	mm	diamètre maximal du mandrin
Dh	55,5	mm	diamètre minimum de la douille
L0	38	mm	longueur libre
Lk		mm	longueur de flambage
Fn	66,005	N	force maximum en cas de charge statique
Ln	34,96	mm	longueur minimum en cas de charge statique
sn	3,04	mm	flexion maximum en cas de charge statique
Fndyn	20,817	N	force maximum pour charge dynamique
Lndyn	37,04	mm	longueur minimum pour utilisation dynamique
shdyn	0,96	mm	course maximum en cas d'utilisation dynamique
S	9,257	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	21,685	N/mm	raideur du ressort
Masse	162,8187	g	masse d'un ressort
Fntol	43,9	N	tolérance (+/-) pour force maximum statique
Fndtol	43,18	N	tolérance (+/-) pour force maximum dynamique
Detol	0,8	mm	tolérance (+/-) du diamètre extérieur
L0tol	1,7	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AH	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-40 Acier inoxydable Ø 5,6 x 48,4 x 38 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-40 Acier inoxydable Ø 5,6 x 48,4 x 38 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-40 Acier inoxydable Ø 5,6 x 48,4 x 38 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-40 Acier inoxydable Ø 5,6 x 48,4 x 38 mm

calcul du chemin de force Ressort de compression VD-364R-40

Formulaire de demande Ressort de compression VD-364R-40 Acier inoxydable Ø 5,6 x 48,4 x 38 mm

Formulaire de demande Ressort de compression VD-364R-40

Ressorts de compression similaires pour Ressort de compression VD-364R-40 Acier inoxydable Ø 5,6 x 48,4 x 38 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-40	1.4310	5,6	54	38	66,005	34,96	3,04	3,5	21,685	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-40	EN 10270-1	5,6	54	38	76,849	34,96	3,04	3,5	25,247	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-263D-12	42	45	0,433	1.4310	6,221	30,65	14,35	28,2 \| 67,2 \| 15,3 \| 2,0
VD-263D-11	42	33	0,591	1.4310	5,527	23,65	9,35	30,4 \| 68,0 \| 20,4 \| 2,7
VD-234K-01	30	34,5	2,834	1.4310	68,594	10,3	24,2	42,7 \| 60,7 \| 54,4 \| 13,1
VD-289C-06	48	48	4,535	1.4310	143,129	16,44	31,56	41,3 \| 75,1 \| 27,9 \| 20,9
VD-263Z-10	34,5	44	4,636	1.4310	145,568	12,6	31,4	37,9 \| 65,0 \| 27,5 \| 21,4
VD-339J-09	68	45	7,007	1.4310	164,037	21,59	23,41	46,8 \| 81,4 \| 26,6 \| 32,3
VD-288K-20	30	34	7,636	1.4310	123,954	17,77	16,23	45,4 \| 65,0 \| 36,0 \| 35,2
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	45,3 \| 68,9 \| 21,3 \| 45,6
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	49,3 \| 83,2 \| 16,9 \| 48,0
VD-288Z-31	28	40	12,96	1.4310	276,777	18,64	21,36	48,5 \| 66,8 \| 19,0 \| 59,7
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	51,6 \| 67,2 \| 20,2 \| 67,5
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	62,4 \| 86,0 \| 16,1 \| 85,0
VD-313J-01	31,6	33,3	19,128	1.4310	212,26	22,2	11,1	62,5 \| 70,1 \| 29,2 \| 88,1
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	62,2 \| 76,9 \| 19,7 \| 89,9
VD-364R-40	54	38	21,685	1.4310	66,005	34,96	3,04	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	56,2 \| 71,6 \| 16,2 \| 80,8
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	59,2 \| 88,8 \| 10,1 \| 78,6
VD-339N-02	41	35	32,794	1.4310	452,56	21,2	13,8	55,8 \| 82,8 \| 18,3 \| 66,2
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	46,5 \| 72,6 \| 13,9 \| 53,0
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	49,6 \| 90,5 \| 11,6 \| 46,8
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	48,3 \| 82,1 \| 17,5 \| 45,5
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	45,4 \| 76,9 \| 15,1 \| 44,0
VD-364R-80	46	42	50,625	1.4310	278,438	36,5	5,5	57,3 \| 89,7 \| 39,5 \| 42,9
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	43,6 \| 72,9 \| 16,6 \| 41,3
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	47,9 \| 85,2 \| 23,3 \| 35,3
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	44,1 \| 87,5 \| 11,9 \| 33,0
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	39,6 \| 75,9 \| 18,8 \| 24,1
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	41,1 \| 82,1 \| 17,2 \| 24,1
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	39,2 \| 79,2 \| 16,7 \| 21,7
VD-409AA	56	50	129,63	1.4310	1415,556	39,08	10,92	37,9 \| 80,8 \| 16,3 \| 16,7

Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-40

Pays d'origine: DE, German; Ressort de compression VD-364R-40

Image du produit - Ressorts de compression VD-364R-40

QR-Code: Ressort de compression VD-364R-40

QR-Code - Ressorts de compression - VD-364R-40 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-364r-40.html
