Ressort de compression VD-330 Acier inoxydable Ø 4 x 25 x 41 mm

Prix échelonnés - Ressort de compression VD-330

Quantité	Prix unitaire [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,9100 EUR
175	1,9100 EUR
250	1,9100 EUR
350	1,9100 EUR

Ressort de compression Acheter

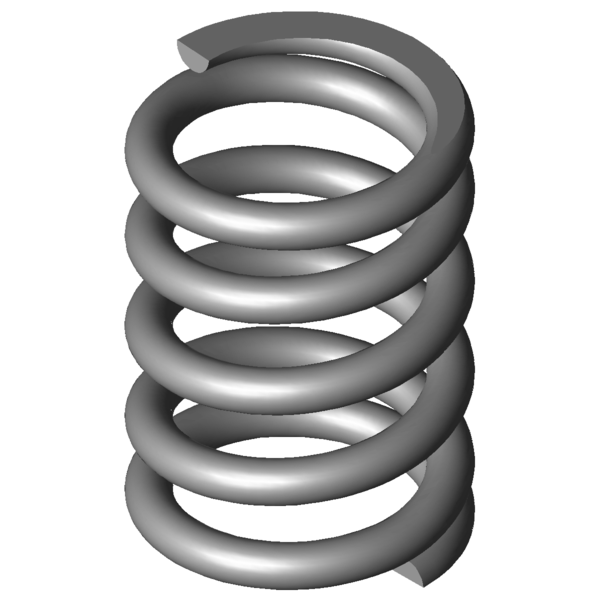

Image du produit Ressort de compression VD-330

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-330

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	4	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	25	mm	diamètre d'enroulement moyen
De	29	mm	diamètre extérieur d'enroulement
Dd	20,3	mm	diamètre maximal du mandrin
Dh	30	mm	diamètre minimum de la douille
L0	41	mm	longueur libre
Lk		mm	longueur de flambage
Fn	687,296	N	force maximum en cas de charge statique
Ln	24,22	mm	longueur minimum en cas de charge statique
sn	16,78	mm	flexion maximum en cas de charge statique
Fndyn	613,171	N	force maximum pour charge dynamique
Lndyn	26,03	mm	longueur minimum pour utilisation dynamique
shdyn	2,74	mm	course maximum en cas d'utilisation dynamique
S	10,571	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	40,96	N/mm	raideur du ressort
Masse	42,9085	g	masse d'un ressort
Fntol	52,84	N	tolérance (+/-) pour force maximum statique
Fndtol	52,05	N	tolérance (+/-) pour force maximum dynamique
Detol	0,35	mm	tolérance (+/-) du diamètre extérieur
L0tol	0,86	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AD	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-330 Acier inoxydable Ø 4 x 25 x 41 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-330 Acier inoxydable Ø 4 x 25 x 41 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-330 Acier inoxydable Ø 4 x 25 x 41 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-330 Acier inoxydable Ø 4 x 25 x 41 mm

calcul du chemin de force Ressort de compression VD-330

Formulaire de demande Ressort de compression VD-330 Acier inoxydable Ø 4 x 25 x 41 mm

Formulaire de demande Ressort de compression VD-330

Ressorts de compression similaires pour Ressort de compression VD-330 Acier inoxydable Ø 4 x 25 x 41 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-330	1.4310	4	29	41	687,296	24,22	16,78	3,5	40,96	100,0 \| 100,0 \| 100,0 \| 100,0
D-330	EN 10270-1	4	29	41	800,209	24,22	16,78	3,5	47,689	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-263J	24	39,2	5,653	1.4310	142,427	14	25,2	45,1 \| 77,8 \| 43,7 \| 13,8
VD-269	27,5	49	6,25	1.4310	204,375	16,3	32,7	45,4 \| 80,3 \| 40,5 \| 15,3
VD-288L	30	47	7,636	1.4310	223,221	17,77	29,23	49,4 \| 84,6 \| 44,9 \| 18,6
VD-288K-20	30	34	7,636	1.4310	123,954	17,77	16,23	53,1 \| 83,2 \| 57,4 \| 18,6
VD-274A	22,5	40	7,768	1.4310	144,137	21,45	18,56	51,3 \| 79,2 \| 55,7 \| 19,0
VD-273A-02	24	37,5	9,826	1.4310	215,193	15,6	21,9	52,3 \| 78,9 \| 54,0 \| 24,0
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	55,0 \| 87,7 \| 53,2 \| 24,2
VD-288Z-31	28	40	12,96	1.4310	276,777	18,64	21,36	60,3 \| 89,7 \| 59,4 \| 31,6
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	62,3 \| 86,3 \| 64,9 \| 35,8
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	65,6 \| 91,2 \| 64,7 \| 41,0
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	70,9 \| 93,5 \| 71,5 \| 47,7
VD-304A	23,2	42	20,852	1.4310	317,138	26,79	15,21	68,4 \| 85,9 \| 68,4 \| 50,9
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	80,9 \| 94,5 \| 82,7 \| 65,6
VD-313K-01	25	43	29,992	1.4310	451,258	27,95	15,05	80,5 \| 90,5 \| 77,7 \| 73,2
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	89,0 \| 92,6 \| 91,3 \| 83,1
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	86,7 \| 94,4 \| 87,8 \| 77,9
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	72,3 \| 86,2 \| 66,3 \| 64,4
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	68,1 \| 90,7 \| 67,9 \| 45,5
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	65,7 \| 92,2 \| 64,0 \| 40,9
VD-359B	30	34	100	1.4310	409,375	29,91	4,09	56,5 \| 86,5 \| 42,0 \| 40,9
VD-364O	28	39,3	200,837	1.4310	1333,91	32,66	6,64	51,4 \| 88,4 \| 45,5 \| 20,4

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-330

Pays d'origine: DE, German; Ressort de compression VD-330

Image du produit - Ressorts de compression VD-330

QR-Code: Ressort de compression VD-330

QR-Code - Ressorts de compression - VD-330 | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-330.html
