Ressort de compression VD-364O Acier inoxydable Ø 5,5 x 22,5 x 39,3 mm

Prix échelonnés - Ressort de compression VD-364O

Quantité Prix unitaire [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1400 EUR
175 2,1400 EUR
250 2,1400 EUR
350 2,1400 EUR

Ressort de compression Acheter

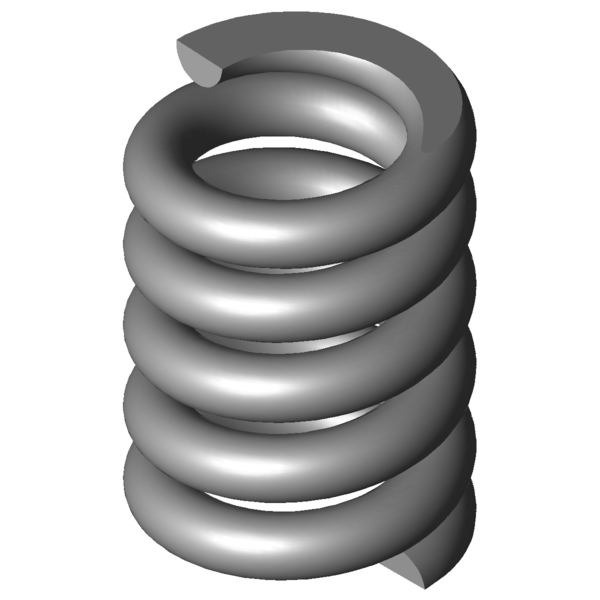

Image du produit Ressort de compression VD-364O
Image du produit Ressort de compression VD-364O
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364O

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 5,5 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 22,5 mm diamètre d'enroulement moyen
De 28 mm diamètre extérieur d'enroulement
Dd 16 mm diamètre maximal du mandrin
Dh 29 mm diamètre minimum de la douille
L0 39,3 mm longueur libre
Lk mm longueur de flambage
Fn 1333,91 N force maximum en cas de charge statique
Ln 32,66 mm longueur minimum en cas de charge statique
sn 6,64 mm flexion maximum en cas de charge statique
Fndyn 1090,544 N force maximum pour charge dynamique
Lndyn 33,87 mm longueur minimum pour utilisation dynamique
shdyn 2,51 mm course maximum en cas d'utilisation dynamique
S 9,657 mm pas, écart de milieu du fil à milieu du fil
n 3,5 nombre de spires utiles
nt nombre total de spires
R 200,837 N/mm raideur du ressort
Masse 73,0114 g masse d'un ressort
Fntol 195 N tolérance (+/-) pour force maximum statique
Fndtol 191 N tolérance (+/-) pour force maximum dynamique
Detol 0,35 mm tolérance (+/-) du diamètre extérieur
L0tol 0,74 mm tolérance (+/-) pour longueur libre
Groupe de prix #AF - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364O Acier inoxydable Ø 5,5 x 22,5 x 39,3 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364O Acier inoxydable Ø 5,5 x 22,5 x 39,3 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364O Acier inoxydable Ø 5,5 x 22,5 x 39,3 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364O Acier inoxydable Ø 5,5 x 22,5 x 39,3 mm

calcul du chemin de force Ressort de compression VD-364O

Formulaire de demande Ressort de compression VD-364O Acier inoxydable Ø 5,5 x 22,5 x 39,3 mm

Formulaire de demande Ressort de compression VD-364O

Ressorts de compression similaires pour Ressort de compression VD-364O Acier inoxydable Ø 5,5 x 22,5 x 39,3 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364O 1.4310 5,5 28 39,3 1333,91 32,66 6,64 3,5 200,837 100,0 | 100,0 | 100,0 | 100,0
D-364O EN 10270-1 5,5 28 39,3 1553,052 32,66 6,64 3,5 233,831 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-288Z-41 27 37,2 14,648 1.4310 273,076 18,56 18,64 39,1 | 81,9 | 28,0 | 7,3
VD-299 28,2 42,5 16,777 1.4310 381,759 19,75 22,75 40,2 | 83,3 | 28,9 | 8,4
VD-304A 23,2 42 20,852 1.4310 317,138 26,79 15,21 40,8 | 78,2 | 33,7 | 10,4
VD-303A-10 27,2 32 26,548 1.4310 418,133 16,25 15,75 43,0 | 78,9 | 36,8 | 13,2
VD-313J-06 28,6 38,9 26,874 1.4310 454,935 21,97 16,93 45,8 | 87,4 | 36,7 | 13,4
VD-313K-01 25 43 29,992 1.4310 451,258 27,95 15,05 45,3 | 82,0 | 39,0 | 14,9
VD-330 29 41 40,96 1.4310 687,296 24,22 16,78 51,4 | 88,4 | 45,5 | 20,4
VD-313K 25 33,3 42,846 1.4310 495,818 21,73 11,57 49,5 | 79,8 | 47,3 | 21,3
VD-339O 32 41,7 49,294 1.4310 714,4 27,21 14,49 54,0 | 87,9 | 49,7 | 24,5
VD-334A-02 27 37 52,601 1.4310 678,557 24,1 12,9 55,0 | 87,8 | 51,2 | 26,2
VD-339A-02 21 40 82,897 1.4310 597,184 32,8 7,2 63,9 | 82,0 | 68,5 | 41,3
VD-339R-05 27 37 90 1.4310 904,5 26,95 10,05 67,5 | 90,8 | 66,9 | 44,8
VD-360 30 41 100 1.4310 1109,375 29,91 11,09 71,6 | 93,4 | 71,5 | 49,8
VD-359B 30 34 100 1.4310 409,375 29,91 4,09 62,1 | 90,3 | 46,1 | 49,8
VD-364O 28 39,3 200,837 1.4310 1333,91 32,66 6,64 100,0 | 100,0 | 100,0 | 100,0
Nombre de ressorts métalliques similaires: 14

Numéro de tarif douanier: 73202081; Ressort de compression VD-364O

Pays d'origine: DE, German; Ressort de compression VD-364O
