Ressort de compression VD-435 Acier inoxydable Ø 10 x 50 x 75 mm

Prix échelonnés - Ressort de compression VD-435

Quantité Prix unitaire [EUR]
1 15,4300 EUR
2 12,3000 EUR
3 8,1000 EUR
7 6,2800 EUR
17 4,6900 EUR
37 4,0400 EUR
75 3,9700 EUR
125 3,9700 EUR
175 3,9700 EUR
250 3,9700 EUR
350 3,9700 EUR

Ressort de compression Acheter

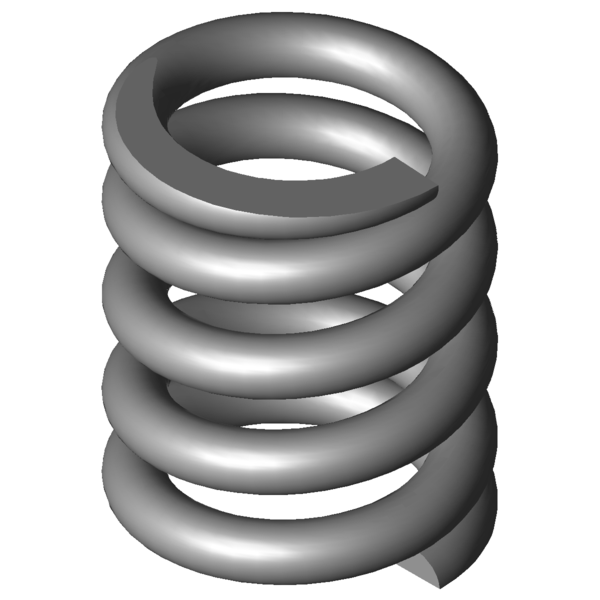

Image du produit Ressort de compression VD-435
Image du produit Ressort de compression VD-435
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-435

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 10 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 50 mm diamètre d'enroulement moyen
De 60 mm diamètre extérieur d'enroulement
Dd 38 mm diamètre maximal du mandrin
Dh 62 mm diamètre minimum de la douille
L0 75 mm longueur libre
Lk mm longueur de flambage
Fn 4870,833 N force maximum en cas de charge statique
Ln 54,13 mm longueur minimum en cas de charge statique
sn 20,88 mm flexion maximum en cas de charge statique
Fndyn 2982 N force maximum pour charge dynamique
Lndyn 62,22 mm longueur minimum pour utilisation dynamique
shdyn 3,9 mm course maximum en cas d'utilisation dynamique
S 21,667 mm pas, écart de milieu du fil à milieu du fil
n 3 nombre de spires utiles
nt nombre total de spires
R 233,333 N/mm raideur du ressort
Masse 487,5961 g masse d'un ressort
Fntol 360 N tolérance (+/-) pour force maximum statique
Fndtol 352 N tolérance (+/-) pour force maximum dynamique
Detol 0,6 mm tolérance (+/-) du diamètre extérieur
L0tol 1,32 mm tolérance (+/-) pour longueur libre
Groupe de prix #AO - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-435 Acier inoxydable Ø 10 x 50 x 75 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-435 Acier inoxydable Ø 10 x 50 x 75 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-435 Acier inoxydable Ø 10 x 50 x 75 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-435 Acier inoxydable Ø 10 x 50 x 75 mm

calcul du chemin de force Ressort de compression VD-435

Formulaire de demande Ressort de compression VD-435 Acier inoxydable Ø 10 x 50 x 75 mm

Formulaire de demande Ressort de compression VD-435

Ressorts de compression similaires pour Ressort de compression VD-435 Acier inoxydable Ø 10 x 50 x 75 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-435 1.4310 10 60 75 4870,833 54,13 20,88 3 233,333 100,0 | 100,0 | 100,0 | 100,0
D-435 EN 10270-1 10 60 75 3536,518 59,81 15,19 3,5 232,857 90,8 | 100,0 | 72,7 | 99,8
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-350A 45 80 15,536 1.4310 576,549 42,89 37,11 37,9 | 72,9 | 34,1 | 6,7
VD-369B 78,3 75 16,413 1.4310 722,176 31 44 39,4 | 79,9 | 31,1 | 7,0
VD-364J-02 56 77 17,763 1.4310 752,264 34,65 42,35 40,6 | 81,9 | 32,4 | 7,6
VD-364R-70 61 85 19,474 1.4310 919,177 37,8 47,2 40,7 | 82,2 | 31,6 | 8,3
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 40,6 | 78,9 | 34,3 | 8,6
VD-375 56,3 80 31,506 1.4310 1293,686 38,94 41,06 45,2 | 83,5 | 38,7 | 13,5
VD-374B 56,3 64 31,506 1.4310 789,591 38,94 25,06 48,0 | 80,7 | 49,8 | 13,5
VD-380A 46,3 68 39,159 1.4310 594,81 52,81 15,19 45,4 | 76,9 | 42,5 | 16,8
VD-405 58 75 81,92 1.4310 2175,744 48,44 26,56 63,0 | 92,2 | 61,6 | 35,1
VD-404A 58 68 81,92 1.4310 1602,304 48,44 19,56 62,5 | 89,1 | 63,3 | 35,1
VD-409A 53,5 82 84,551 1.4310 2084,467 57,35 24,65 62,3 | 86,9 | 63,8 | 36,2
VD-414M-01 57 91 103,821 1.4310 2240,453 69,42 21,58 68,3 | 89,1 | 71,4 | 44,5
VD-414J 63 77,3 104,167 1.4310 2390,521 54,35 22,95 69,6 | 94,1 | 70,0 | 44,7
VD-414AB 42 76 165,794 1.4310 1725,562 65,59 10,41 65,5 | 82,9 | 42,6 | 71,1
VD-435 60 75 233,333 1.4310 4870,833 54,13 20,88 100,0 | 100,0 | 100,0 | 100,0
Nombre de ressorts métalliques similaires: 14

Numéro de tarif douanier: 73202081; Ressort de compression VD-435

Pays d'origine: DE, German; Ressort de compression VD-435
