Ressort de compression VD-369B Acier inoxydable Ø 6,3 x 72 x 75 mm

Prix échelonnés - Ressort de compression VD-369B

Quantité Prix unitaire [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9700 EUR
175 2,9700 EUR
250 2,9700 EUR
350 2,9700 EUR

Ressort de compression Acheter

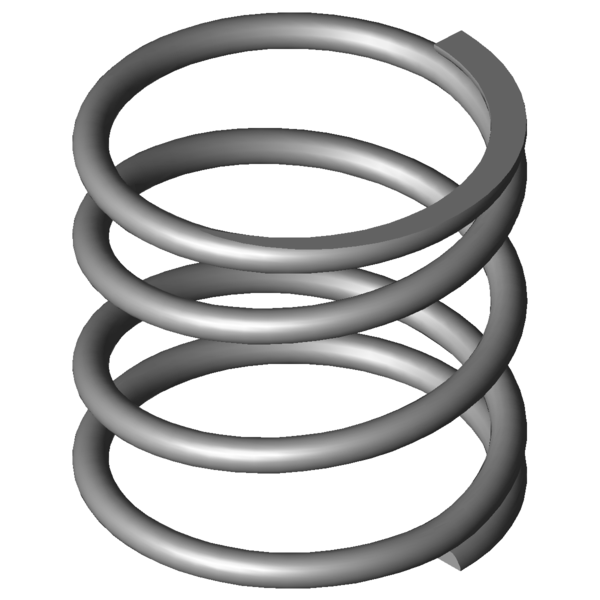

Image du produit Ressort de compression VD-369B
Image du produit Ressort de compression VD-369B
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-369B

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6,3 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 72 mm diamètre d'enroulement moyen
De 78,3 mm diamètre extérieur d'enroulement
Dd 64,3 mm diamètre maximal du mandrin
Dh 81,9 mm diamètre minimum de la douille
L0 75 mm longueur libre
Lk mm longueur de flambage
Fn 722,176 N force maximum en cas de charge statique
Ln 31 mm longueur minimum en cas de charge statique
sn 44 mm flexion maximum en cas de charge statique
Fndyn 681,143 N force maximum pour charge dynamique
Lndyn 33,5 mm longueur minimum pour utilisation dynamique
shdyn 15,1 mm course maximum en cas d'utilisation dynamique
S 30,533 mm pas, écart de milieu du fil à milieu du fil
n 2,25 nombre de spires utiles
nt nombre total de spires
R 16,413 N/mm raideur du ressort
Masse 236,8769 g masse d'un ressort
Fntol 59,88 N tolérance (+/-) pour force maximum statique
Fndtol 67,5 N tolérance (+/-) pour force maximum dynamique
Detol 1,2 mm tolérance (+/-) du diamètre extérieur
L0tol 2,8 mm tolérance (+/-) pour longueur libre
Groupe de prix #AK - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-369B Acier inoxydable Ø 6,3 x 72 x 75 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-369B Acier inoxydable Ø 6,3 x 72 x 75 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-369B Acier inoxydable Ø 6,3 x 72 x 75 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-369B Acier inoxydable Ø 6,3 x 72 x 75 mm

calcul du chemin de force Ressort de compression VD-369B

Formulaire de demande Ressort de compression VD-369B Acier inoxydable Ø 6,3 x 72 x 75 mm

Formulaire de demande Ressort de compression VD-369B

Ressorts de compression similaires pour Ressort de compression VD-369B Acier inoxydable Ø 6,3 x 72 x 75 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-369B 1.4310 6,3 78,3 75 722,176 31 44 2,25 16,413 72,9 | 89,0 | 74,4 | 55,2
D-369B EN 10270-1 6,3 78,3 75 841,392 30,97 44,03 2,25 19,11 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-56 90 95 5,466 1.4310 293,55 41,3 53,7 74,1 | 92,9 | 68,9 | 60,4
VD-364R-31 69 88 6,139 1.4310 227,149 51 37 69,1 | 89,7 | 49,7 | 67,8
VD-339J-21 58 78 6,695 1.4310 323,352 29,7 48,3 63,1 | 80,6 | 67,9 | 40,8
VD-364E-10 70 95 8,525 1.4310 501,29 36,2 58,8 92,5 | 91,9 | 91,4 | 94,2
VD-364E-02 80 80 8,606 1.4310 447,088 28,05 51,95 88,3 | 88,8 | 81,1 | 95,1
VD-364R-60 77 102 9,053 1.4310 565,685 39,51 62,49 100,0 | 100,0 | 100,0 | 100,0
VD-344A-12 60 80 9,391 1.4310 446,563 32,45 47,55 72,6 | 83,2 | 77,2 | 57,2
VD-364R-30 69 56 9,648 1.4310 187,857 36,53 19,47 59,3 | 83,9 | 35,1 | 58,8
VD-339K 50 74,4 10,883 1.4310 496,923 28,74 45,66 75,7 | 78,2 | 82,6 | 66,3
VD-349A-04 50 70 10,912 1.4310 295,704 42,9 27,1 65,5 | 78,9 | 51,3 | 66,5
VD-344B 55 66 12,5 1.4310 426,563 31,88 34,13 74,6 | 79,2 | 68,3 | 76,1
VD-345 55 85 12,5 1.4310 664,063 31,88 53,13 80,9 | 79,3 | 87,4 | 76,2
VD-364E-08 70 65 13,262 1.4310 501,29 27,2 37,8 82,1 | 87,8 | 77,7 | 80,8
VD-364F 60 85,4 14,132 1.4310 712,104 35,01 50,39 87,7 | 83,9 | 93,0 | 86,1
VD-369B 78,3 75 16,413 1.4310 722,176 31 44 72,9 | 89,0 | 74,4 | 55,2
VD-364J-02 56 77 17,763 1.4310 752,264 34,65 42,35 91,3 | 85,4 | 96,1 | 92,4
VD-389F 75 102 19,09 1.4310 1099,239 44,42 57,58 71,2 | 94,4 | 71,8 | 47,4
VD-364R-70 61 85 19,474 1.4310 919,177 37,8 47,2 67,5 | 87,5 | 68,5 | 46,5
VD-399A 81 98 26,323 1.4310 1255,67 50,3 47,7 61,3 | 88,7 | 60,7 | 34,4
VD-375 56,3 80 31,506 1.4310 1293,686 38,94 41,06 71,7 | 88,6 | 74,6 | 52,1
VD-374B 56,3 64 31,506 1.4310 789,591 38,94 25,06 70,7 | 85,7 | 74,2 | 52,1
VD-400 71 95 40,952 1.4310 1867,234 49,4 45,6 53,5 | 86,8 | 51,6 | 22,1
VD-405 58 75 81,92 1.4310 2175,744 48,44 26,56 50,4 | 84,3 | 46,8 | 20,0
VD-404A 58 68 81,92 1.4310 1602,304 48,44 19,56 48,7 | 81,2 | 44,8 | 20,0
VD-409A 53,5 82 84,551 1.4310 2084,467 57,35 24,65 48,1 | 79,5 | 45,3 | 19,4
VD-430 73 96 99,981 1.4310 3540,962 60,58 35,42 48,3 | 78,1 | 50,4 | 16,4
VD-414J 63 77,3 104,167 1.4310 2390,521 54,35 22,95 46,5 | 82,5 | 41,2 | 15,8
VD-435 60 75 233,333 1.4310 4870,833 54,13 20,88 39,4 | 79,9 | 31,1 | 7,0
Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-369B

Pays d'origine: DE, German; Ressort de compression VD-369B
