Ressort de compression VD-364R-30 Acier inoxydable Ø 5,6 x 63,4 x 56 mm

Prix échelonnés - Ressort de compression VD-364R-30

Quantité	Prix unitaire [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7600 EUR
175	2,7600 EUR
250	2,7600 EUR
350	2,7600 EUR

Ressort de compression Acheter

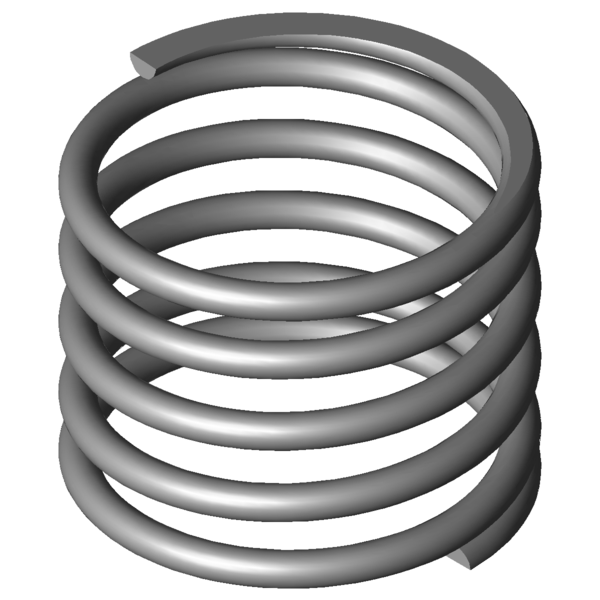

Image du produit Ressort de compression VD-364R-30

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-30

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,6	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63,4	mm	diamètre d'enroulement moyen
De	69	mm	diamètre extérieur d'enroulement
Dd	56	mm	diamètre maximal du mandrin
Dh	71	mm	diamètre minimum de la douille
L0	56	mm	longueur libre
Lk		mm	longueur de flambage
Fn	187,857	N	force maximum en cas de charge statique
Ln	36,53	mm	longueur minimum en cas de charge statique
sn	19,47	mm	flexion maximum en cas de charge statique
Fndyn	160,152	N	force maximum pour charge dynamique
Lndyn	39,4	mm	longueur minimum pour utilisation dynamique
shdyn	16,6	mm	course maximum en cas d'utilisation dynamique
S	14,4	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	9,648	N/mm	raideur du ressort
Masse	213,2791	g	masse d'un ressort
Fntol	38,9	N	tolérance (+/-) pour force maximum statique
Fndtol	37,13	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,06	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AJ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-30 Acier inoxydable Ø 5,6 x 63,4 x 56 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-30 Acier inoxydable Ø 5,6 x 63,4 x 56 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-30 Acier inoxydable Ø 5,6 x 63,4 x 56 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-30 Acier inoxydable Ø 5,6 x 63,4 x 56 mm

calcul du chemin de force Ressort de compression VD-364R-30

Formulaire de demande Ressort de compression VD-364R-30 Acier inoxydable Ø 5,6 x 63,4 x 56 mm

Formulaire de demande Ressort de compression VD-364R-30

Ressorts de compression similaires pour Ressort de compression VD-364R-30 Acier inoxydable Ø 5,6 x 63,4 x 56 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-30	1.4310	5,6	69	56	187,857	36,53	19,47	3,5	9,648	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-30	EN 10270-1	5,6	69	56	218,719	36,53	19,47	3,5	11,233	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-263VH	46	60	1,846	1.4310	85,355	13,75	46,25	43,7 \| 68,2 \| 43,8 \| 19,1
VD-289C-06	48	48	4,535	1.4310	143,129	16,44	31,56	62,3 \| 70,8 \| 68,9 \| 47,0
VD-288Z-11	37	57,4	5,152	1.4310	194,89	19,57	37,83	65,2 \| 68,3 \| 73,9 \| 53,4
VD-339J-09	68	45	7,007	1.4310	164,037	21,59	23,41	81,4 \| 86,4 \| 85,2 \| 72,6
VD-318B	49	68	7,023	1.4310	294,573	26,06	41,94	67,6 \| 74,9 \| 55,1 \| 72,8
VD-313F	40	61,7	8,707	1.4310	337,011	22,99	38,71	71,4 \| 71,0 \| 53,0 \| 90,2
VD-364R-30	69	56	9,648	1.4310	187,857	36,53	19,47	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	81,6 \| 84,6 \| 67,7 \| 92,7
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	70,8 \| 84,6 \| 50,5 \| 77,2
VD-364E-08	70	65	13,262	1.4310	501,29	27,2	37,8	70,5 \| 94,3 \| 44,5 \| 72,8
VD-364R-41	54	59,4	13,799	1.4310	149,985	48,53	10,87	76,2 \| 90,8 \| 67,8 \| 69,9
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	59,3 \| 83,9 \| 35,1 \| 58,8
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	69,4 \| 83,7 \| 72,1 \| 52,3
VD-325	36	53,5	19,531	1.4310	561,641	24,74	28,76	57,7 \| 73,0 \| 50,6 \| 49,4
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	60,7 \| 77,5 \| 58,9 \| 45,8
VD-350	45	64	24,414	1.4310	807,373	30,93	33,07	53,8 \| 80,7 \| 41,1 \| 39,5
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	58,4 \| 91,3 \| 49,0 \| 34,9
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	54,1 \| 85,6 \| 44,4 \| 32,4
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	55,8 \| 86,0 \| 50,7 \| 30,6
VD-364R-81	46	66	32,216	1.4310	499,347	50,5	15,5	56,7 \| 81,6 \| 58,6 \| 29,9
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	54,5 \| 82,7 \| 60,0 \| 20,8
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	50,1 \| 83,1 \| 51,6 \| 15,7
