Ressort de compression VD-364R-60 Acier inoxydable Ø 6 x 71 x 102 mm

Prix échelonnés - Ressort de compression VD-364R-60

Quantité Prix unitaire [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9700 EUR
175 2,9700 EUR
250 2,9700 EUR
350 2,9700 EUR

Ressort de compression Acheter

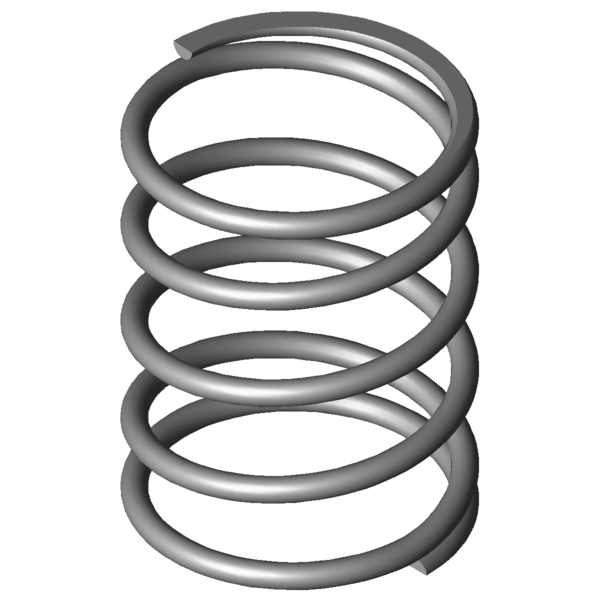

Image du produit Ressort de compression VD-364R-60
Image du produit Ressort de compression VD-364R-60
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364R-60

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 6 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 71 mm diamètre d'enroulement moyen
De 77 mm diamètre extérieur d'enroulement
Dd 63 mm diamètre maximal du mandrin
Dh 80 mm diamètre minimum de la douille
L0 102 mm longueur libre
Lk mm longueur de flambage
Fn 565,685 N force maximum en cas de charge statique
Ln 39,51 mm longueur minimum en cas de charge statique
sn 62,49 mm flexion maximum en cas de charge statique
Fndyn 536,181 N force maximum pour charge dynamique
Lndyn 42,77 mm longueur minimum pour utilisation dynamique
shdyn 30,26 mm course maximum en cas d'utilisation dynamique
S 27,429 mm pas, écart de milieu du fil à milieu du fil
n 3,5 nombre de spires utiles
nt nombre total de spires
R 9,053 N/mm raideur du ressort
Masse 274,185 g masse d'un ressort
Fntol 48,65 N tolérance (+/-) pour force maximum statique
Fndtol 47,23 N tolérance (+/-) pour force maximum dynamique
Detol 1,2 mm tolérance (+/-) du diamètre extérieur
L0tol 3,59 mm tolérance (+/-) pour longueur libre
Groupe de prix #AK - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364R-60 Acier inoxydable Ø 6 x 71 x 102 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364R-60 Acier inoxydable Ø 6 x 71 x 102 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364R-60 Acier inoxydable Ø 6 x 71 x 102 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364R-60 Acier inoxydable Ø 6 x 71 x 102 mm

calcul du chemin de force Ressort de compression VD-364R-60

Formulaire de demande Ressort de compression VD-364R-60 Acier inoxydable Ø 6 x 71 x 102 mm

Formulaire de demande Ressort de compression VD-364R-60

Ressorts de compression similaires pour Ressort de compression VD-364R-60 Acier inoxydable Ø 6 x 71 x 102 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-364R-60 1.4310 6 77 102 565,685 39,51 62,49 3,5 9,053 100,0 | 100,0 | 100,0 | 100,0
D-364R-60 EN 10270-1 6 77 102 658,619 39,51 62,49 3,5 10,54 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-339J-10 68 91 4,004 1.4310 240,109 31,03 59,97 65,9 | 84,2 | 69,2 | 44,2
VD-318C 49 103 4,469 1.4310 297,766 36,38 66,62 66,3 | 76,4 | 73,2 | 49,4
VD-339Z-01 75 117 4,555 1.4310 376,298 34,4 82,61 70,2 | 89,3 | 71,1 | 50,3
VD-314 54 99 5,12 1.4310 370,272 26,68 72,32 70,1 | 78,0 | 75,9 | 56,6
VD-364R-56 90 95 5,466 1.4310 293,55 41,3 53,7 74,1 | 92,9 | 68,9 | 60,4
VD-364E-04 80 120 5,533 1.4310 456,432 37,5 82,5 76,8 | 91,0 | 78,2 | 61,1
VD-364R-31 69 88 6,139 1.4310 227,149 51 37 69,1 | 89,7 | 49,7 | 67,8
VD-340 68 120 6,249 1.4310 541,039 33,42 86,58 79,5 | 85,5 | 83,9 | 69,0
VD-364W 86,3 102 7,692 1.4310 460,064 42,19 59,81 89,4 | 94,8 | 88,5 | 85,0
VD-345A 55 100 7,955 1.4310 442,472 44,38 55,63 85,3 | 84,3 | 83,6 | 87,9
VD-364E-10 70 95 8,525 1.4310 501,29 36,2 58,8 92,5 | 91,9 | 91,4 | 94,2
VD-364E-02 80 80 8,606 1.4310 447,088 28,05 51,95 88,3 | 88,8 | 81,1 | 95,1
VD-364R-60 77 102 9,053 1.4310 565,685 39,51 62,49 100,0 | 100,0 | 100,0 | 100,0
VD-369C 78,3 110 10,551 1.4310 725,927 41,2 68,8 88,5 | 95,4 | 84,4 | 85,8
VD-389E-20 89 115 10,887 1.4310 750,628 46,05 68,95 84,4 | 87,0 | 83,0 | 83,2
VD-370 69,3 105 15,75 1.4310 1021,191 40,16 64,84 75,8 | 94,1 | 75,9 | 57,5
VD-369B 78,3 75 16,413 1.4310 722,176 31 44 72,9 | 89,0 | 74,4 | 55,2
VD-389F 75 102 19,09 1.4310 1099,239 44,42 57,58 71,2 | 94,4 | 71,8 | 47,4
VD-364R-70 61 85 19,474 1.4310 919,177 37,8 47,2 67,5 | 87,5 | 68,5 | 46,5
VD-395 88 125 20 1.4310 1480 51 74 62,7 | 81,4 | 61,3 | 45,3
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 66,4 | 86,8 | 67,3 | 45,1
VD-399A 81 98 26,323 1.4310 1255,67 50,3 47,7 61,3 | 88,7 | 60,7 | 34,4
VD-400 71 95 40,952 1.4310 1867,234 49,4 45,6 53,5 | 86,8 | 51,6 | 22,1
VD-425 90 115 48,828 1.4310 2594,727 61,86 53,14 50,0 | 78,1 | 53,4 | 18,5
VD-405A 58 98 52,131 1.4310 1617,199 66,98 31,02 47,3 | 82,1 | 42,3 | 17,4
VD-406 58 110 52,131 1.4310 2242,769 66,98 43,02 48,5 | 81,0 | 47,0 | 17,4
VD-431 73 135 63,624 1.4310 3259,197 83,77 51,23 46,9 | 76,8 | 49,7 | 14,2
VD-414K 63 111 66,288 1.4310 2378,21 75,12 35,88 44,8 | 80,1 | 40,6 | 13,7
Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-364R-60

Pays d'origine: DE, German; Ressort de compression VD-364R-60
