Ressort de compression VD-364E-10 Acier inoxydable Ø 5,5 x 64,5 x 95 mm

Prix échelonnés - Ressort de compression VD-364E-10

Quantité	Prix unitaire [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Ressort de compression Acheter

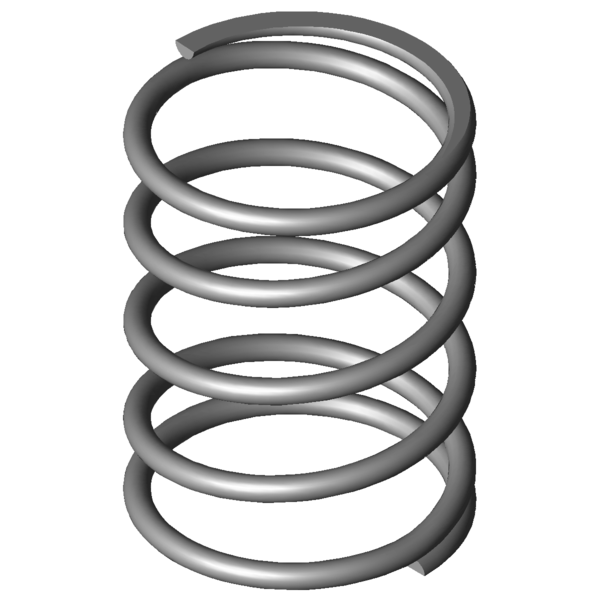

Image du produit Ressort de compression VD-364E-10

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364E-10

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	64,5	mm	diamètre d'enroulement moyen
De	70	mm	diamètre extérieur d'enroulement
Dd	57,6	mm	diamètre maximal du mandrin
Dh	71,5	mm	diamètre minimum de la douille
L0	95	mm	longueur libre
Lk		mm	longueur de flambage
Fn	501,29	N	force maximum en cas de charge statique
Ln	36,2	mm	longueur minimum en cas de charge statique
sn	58,8	mm	flexion maximum en cas de charge statique
Fndyn	475,714	N	force maximum pour charge dynamique
Lndyn	39,2	mm	longueur minimum pour utilisation dynamique
shdyn	25	mm	course maximum en cas d'utilisation dynamique
S	25,571	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	8,525	N/mm	raideur du ressort
Masse	209,2994	g	masse d'un ressort
Fntol	40,3	N	tolérance (+/-) pour force maximum statique
Fndtol	39,95	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,7	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AN	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364E-10 Acier inoxydable Ø 5,5 x 64,5 x 95 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364E-10 Acier inoxydable Ø 5,5 x 64,5 x 95 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364E-10 Acier inoxydable Ø 5,5 x 64,5 x 95 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364E-10 Acier inoxydable Ø 5,5 x 64,5 x 95 mm

calcul du chemin de force Ressort de compression VD-364E-10

Formulaire de demande Ressort de compression VD-364E-10 Acier inoxydable Ø 5,5 x 64,5 x 95 mm

Formulaire de demande Ressort de compression VD-364E-10

Ressorts de compression similaires pour Ressort de compression VD-364E-10 Acier inoxydable Ø 5,5 x 64,5 x 95 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364E-10	1.4310	5,5	70	95	501,29	36,2	58,8	3,5	8,525	100,0 \| 100,0 \| 100,0 \| 100,0
D-364E-10	EN 10270-1	5,5	70	95	584,141	36,15	58,85	3,5	9,926	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339J-10	68	91	4,004	1.4310	240,109	31,03	59,97	70,5 \| 91,6 \| 73,0 \| 47,0
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	71,7 \| 88,5 \| 73,1 \| 53,4
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	73,2 \| 81,9 \| 77,6 \| 60,1
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	73,5 \| 81,5 \| 78,8 \| 60,1
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	76,3 \| 89,8 \| 74,9 \| 64,1
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	74,2 \| 96,5 \| 54,1 \| 72,0
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	80,9 \| 89,1 \| 80,3 \| 73,3
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	90,8 \| 87,2 \| 95,0 \| 90,2
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	91,0 \| 88,2 \| 91,4 \| 93,3
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	100,0 \| 100,0 \| 100,0 \| 100,0
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	86,3 \| 87,4 \| 72,1 \| 99,4
VD-364E-02	80	80	8,606	1.4310	447,088	28,05	51,95	92,8 \| 90,6 \| 88,8 \| 99,1
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	75,5 \| 90,7 \| 40,2 \| 95,5
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	92,5 \| 91,9 \| 91,4 \| 94,2
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	87,6 \| 86,9 \| 85,0 \| 90,8
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	81,9 \| 87,7 \| 77,3 \| 80,8
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	79,1 \| 86,3 \| 82,9 \| 68,2
VD-364E-08	70	65	13,262	1.4310	501,29	27,2	37,8	78,6 \| 89,5 \| 82,1 \| 64,3
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	76,7 \| 91,9 \| 78,0 \| 60,3
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	72,1 \| 92,3 \| 69,9 \| 54,1
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	68,3 \| 88,3 \| 71,8 \| 44,7
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	66,9 \| 89,4 \| 67,4 \| 43,8
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	65,6 \| 88,9 \| 65,3 \| 42,5
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	59,0 \| 84,0 \| 60,5 \| 32,4
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	54,0 \| 89,1 \| 52,2 \| 20,8

Nombre de ressorts métalliques similaires: 24

Numéro de tarif douanier: 73202081; Ressort de compression VD-364E-10

Pays d'origine: DE, German; Ressort de compression VD-364E-10
