Ressort de compression VD-364W Acier inoxydable Ø 6,3 x 80 x 102 mm

Prix échelonnés - Ressort de compression VD-364W

Quantité	Prix unitaire [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Ressort de compression Acheter

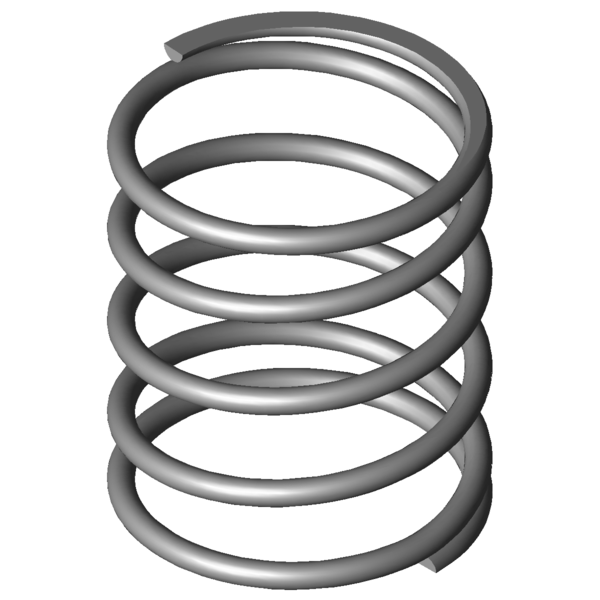

Image du produit Ressort de compression VD-364W

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364W

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	86,3	mm	diamètre extérieur d'enroulement
Dd	72	mm	diamètre maximal du mandrin
Dh	88,7	mm	diamètre minimum de la douille
L0	102	mm	longueur libre
Lk		mm	longueur de flambage
Fn	460,064	N	force maximum en cas de charge statique
Ln	42,19	mm	longueur minimum en cas de charge statique
sn	59,81	mm	flexion maximum en cas de charge statique
Fndyn	431,053	N	force maximum pour charge dynamique
Lndyn	45,96	mm	longueur minimum pour utilisation dynamique
shdyn	40,74	mm	course maximum en cas d'utilisation dynamique
S	27,343	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	7,692	N/mm	raideur du ressort
Masse	340,6073	g	masse d'un ressort
Fntol	48,1	N	tolérance (+/-) pour force maximum statique
Fndtol	47,6	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,48	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AK	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364W Acier inoxydable Ø 6,3 x 80 x 102 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364W Acier inoxydable Ø 6,3 x 80 x 102 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364W Acier inoxydable Ø 6,3 x 80 x 102 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364W Acier inoxydable Ø 6,3 x 80 x 102 mm

calcul du chemin de force Ressort de compression VD-364W

Formulaire de demande Ressort de compression VD-364W Acier inoxydable Ø 6,3 x 80 x 102 mm

Formulaire de demande Ressort de compression VD-364W

Ressorts de compression similaires pour Ressort de compression VD-364W Acier inoxydable Ø 6,3 x 80 x 102 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364W	1.4310	6,3	86,3	102	460,064	42,19	59,81	3,5	7,692	100,0 \| 100,0 \| 100,0 \| 100,0
D-364W	EN 10270-1	6,3	86,3	102	535,646	42,19	59,81	3,5	8,956	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339J-10	68	91	4,004	1.4310	240,109	31,03	59,97	69,3 \| 79,8 \| 76,0 \| 52,1
VD-318C	49	103	4,469	1.4310	297,766	36,38	66,62	69,5 \| 73,1 \| 77,3 \| 58,1
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	73,6 \| 84,5 \| 77,1 \| 59,2
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	74,2 \| 74,4 \| 81,6 \| 66,6
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	80,9 \| 94,8 \| 76,8 \| 71,1
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	82,0 \| 88,3 \| 85,9 \| 71,9
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	73,5 \| 85,0 \| 55,6 \| 79,8
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	79,8 \| 81,1 \| 77,1 \| 81,2
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	100,0 \| 100,0 \| 100,0 \| 100,0
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	90,6 \| 80,4 \| 94,6 \| 96,7
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	88,6 \| 82,5 \| 86,7 \| 96,6
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	90,8 \| 87,2 \| 95,0 \| 90,2
VD-364E-02	80	80	8,606	1.4310	447,088	28,05	51,95	89,2 \| 86,1 \| 92,0 \| 89,4
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	89,4 \| 94,8 \| 88,5 \| 85,0
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	80,8 \| 94,5 \| 75,2 \| 72,9
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	78,9 \| 91,9 \| 74,0 \| 70,7
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	67,0 \| 82,8 \| 63,5 \| 54,8
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	70,0 \| 92,5 \| 68,6 \| 48,8
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	67,9 \| 88,1 \| 68,6 \| 46,9
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	67,2 \| 92,3 \| 69,1 \| 40,3
VD-395	88	125	20	1.4310	1480	51	74	60,2 \| 86,1 \| 56,0 \| 38,5
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	62,1 \| 85,8 \| 62,1 \| 38,4
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	59,0 \| 89,6 \| 58,2 \| 29,2
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	51,3 \| 84,7 \| 50,4 \| 18,8

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-364W

Pays d'origine: DE, German; Ressort de compression VD-364W
