Ressort de compression VD-394A Acier inoxydable Ø 8 x 90 x 125 mm

Prix échelonnés - Ressort de compression VD-394A

Quantité	Prix unitaire [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1800 EUR
175	5,1800 EUR
250	5,1800 EUR
350	5,1800 EUR

Ressort de compression Acheter

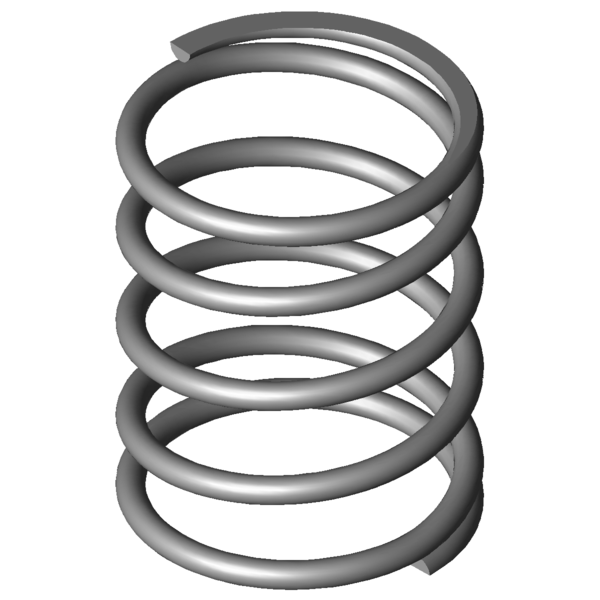

Image du produit Ressort de compression VD-394A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-394A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	90	mm	diamètre d'enroulement moyen
De	98	mm	diamètre extérieur d'enroulement
Dd	80,3	mm	diamètre maximal du mandrin
Dh	101,4	mm	diamètre minimum de la douille
L0	125	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1023,298	N	force maximum en cas de charge statique
Ln	52,15	mm	longueur minimum en cas de charge statique
sn	72,85	mm	flexion maximum en cas de charge statique
Fndyn	966,409	N	force maximum pour charge dynamique
Lndyn	56,2	mm	longueur minimum pour utilisation dynamique
shdyn	27,4	mm	course maximum en cas d'utilisation dynamique
S	33,429	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	14,047	N/mm	raideur du ressort
Masse	617,8818	g	masse d'un ressort
Fntol	78,49	N	tolérance (+/-) pour force maximum statique
Fndtol	77,7	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,5	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AS	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-394A Acier inoxydable Ø 8 x 90 x 125 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-394A Acier inoxydable Ø 8 x 90 x 125 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-394A Acier inoxydable Ø 8 x 90 x 125 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-394A Acier inoxydable Ø 8 x 90 x 125 mm

calcul du chemin de force Ressort de compression VD-394A

Formulaire de demande Ressort de compression VD-394A Acier inoxydable Ø 8 x 90 x 125 mm

Formulaire de demande Ressort de compression VD-394A

Ressorts de compression similaires pour Ressort de compression VD-394A Acier inoxydable Ø 8 x 90 x 125 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-394A	1.4310	8	98	125	1023,298	52,15	72,85	3,5	14,047	100,0 \| 100,0 \| 100,0 \| 100,0
D-394A	EN 10270-1	8	98	125	1191,4	52,15	72,85	3,5	16,354	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	57,0 \| 80,9 \| 51,2 \| 38,9
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	62,7 \| 82,1 \| 66,5 \| 39,4
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	61,4 \| 78,4 \| 64,8 \| 41,0
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	62,1 \| 73,2 \| 70,6 \| 42,5
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	63,0 \| 76,0 \| 68,5 \| 44,5
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	67,4 \| 89,0 \| 67,8 \| 45,4
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	71,1 \| 84,3 \| 74,1 \| 54,8
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	67,0 \| 82,8 \| 63,5 \| 54,8
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	68,6 \| 94,2 \| 54,8 \| 56,7
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	73,6 \| 75,9 \| 80,8 \| 64,0
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	71,1 \| 78,4 \| 70,5 \| 64,4
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	80,0 \| 82,2 \| 82,7 \| 75,1
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	83,9 \| 90,1 \| 84,0 \| 77,5
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	84,4 \| 77,7 \| 87,2 \| 88,2
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	100,0 \| 100,0 \| 100,0 \| 100,0
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	86,6 \| 89,2 \| 86,9 \| 83,9
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	80,5 \| 81,9 \| 86,1 \| 73,6
VD-395	88	125	20	1.4310	1480	51	74	83,5 \| 96,6 \| 83,8 \| 70,2
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	78,7 \| 93,4 \| 78,3 \| 64,5
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	68,8 \| 84,1 \| 66,0 \| 56,2
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	72,6 \| 87,2 \| 76,5 \| 53,9
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	71,3 \| 87,0 \| 73,5 \| 53,4
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	57,6 \| 87,9 \| 56,2 \| 28,8
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	51,8 \| 82,4 \| 50,9 \| 22,1

Nombre de ressorts métalliques similaires: 23

Numéro de tarif douanier: 73202081; Ressort de compression VD-394A

Pays d'origine: DE, German; Ressort de compression VD-394A

Image du produit - Ressorts de compression VD-394A

QR-Code: Ressort de compression VD-394A

QR-Code - Ressorts de compression - VD-394A | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-394a.html
