Ressort de compression VD-414E Acier inoxydable Ø 9 x 91 x 134 mm

Prix échelonnés - Ressort de compression VD-414E

Quantité	Prix unitaire [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Ressort de compression Acheter

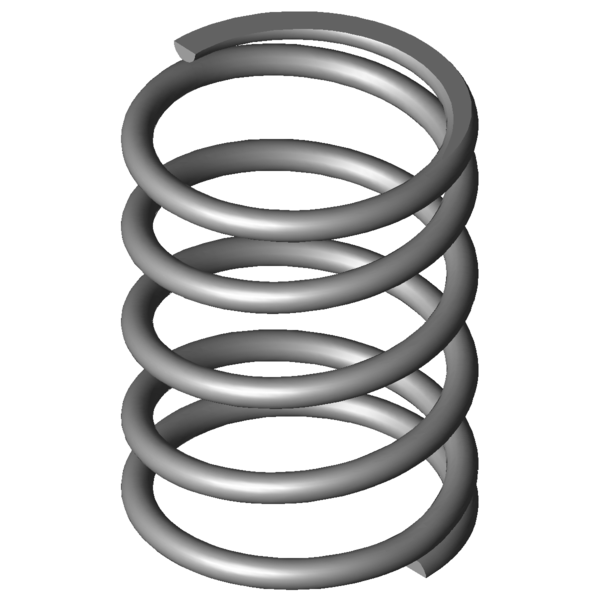

Image du produit Ressort de compression VD-414E

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414E

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	91	mm	diamètre d'enroulement moyen
De	100	mm	diamètre extérieur d'enroulement
Dd	80	mm	diamètre maximal du mandrin
Dh	103	mm	diamètre minimum de la douille
L0	134	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1665,549	N	force maximum en cas de charge statique
Ln	57,48	mm	longueur minimum en cas de charge statique
sn	76,52	mm	flexion maximum en cas de charge statique
Fndyn	1578,714	N	force maximum pour charge dynamique
Lndyn	61,47	mm	longueur minimum pour utilisation dynamique
shdyn	16,26	mm	course maximum en cas d'utilisation dynamique
S	35,714	mm	pas, écart de milieu du fil à milieu du fil
n	3,5	nombre	de spires utiles
nt		nombre	total de spires
R	21,766	N/mm	raideur du ressort
Masse	790,6956	g	masse d'un ressort
Fntol	111	N	tolérance (+/-) pour force maximum statique
Fndtol	109	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,25	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AK	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414E Acier inoxydable Ø 9 x 91 x 134 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414E Acier inoxydable Ø 9 x 91 x 134 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414E Acier inoxydable Ø 9 x 91 x 134 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414E Acier inoxydable Ø 9 x 91 x 134 mm

calcul du chemin de force Ressort de compression VD-414E

Formulaire de demande Ressort de compression VD-414E Acier inoxydable Ø 9 x 91 x 134 mm

Formulaire de demande Ressort de compression VD-414E

Ressorts de compression similaires pour Ressort de compression VD-414E Acier inoxydable Ø 9 x 91 x 134 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414E	1.4310	9	100	134	1665,549	57,48	76,52	3,5	21,766	100,0 \| 100,0 \| 100,0 \| 100,0
D-414E	EN 10270-1	9	100	134	1939,175	57,48	76,52	3,5	25,342	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	54,1 \| 76,9 \| 60,1 \| 25,4
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	53,2 \| 77,1 \| 56,0 \| 26,5
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	58,6 \| 88,5 \| 58,1 \| 29,3
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	59,7 \| 82,9 \| 61,0 \| 35,3
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	55,2 \| 77,5 \| 52,9 \| 35,3
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	57,1 \| 89,1 \| 45,5 \| 36,6
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	63,9 \| 86,4 \| 64,2 \| 41,1
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	67,5 \| 86,8 \| 68,7 \| 47,0
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	64,0 \| 76,8 \| 66,7 \| 48,5
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	67,3 \| 84,2 \| 67,6 \| 50,0
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	70,4 \| 80,1 \| 75,2 \| 55,8
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	78,7 \| 93,4 \| 78,3 \| 64,5
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	84,1 \| 87,0 \| 88,4 \| 77,0
VD-395	88	125	20	1.4310	1480	51	74	91,6 \| 90,1 \| 92,8 \| 91,9
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	100,0 \| 100,0 \| 100,0 \| 100,0
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	86,7 \| 90,1 \| 83,0 \| 87,1
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	86,7 \| 85,2 \| 91,4 \| 83,5
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	76,2 \| 85,5 \| 72,9 \| 70,0
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	66,7 \| 88,6 \| 66,8 \| 44,6
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	60,2 \| 87,4 \| 59,0 \| 34,2

Nombre de ressorts métalliques similaires: 19

Numéro de tarif douanier: 73202081; Ressort de compression VD-414E

Pays d'origine: DE, German; Ressort de compression VD-414E
