Ressort de compression VD-394B Acier inoxydable Ø 8 x 90 x 185 mm

Prix échelonnés - Ressort de compression VD-394B

Quantité Prix unitaire [EUR]
1 17,2900 EUR
2 13,7700 EUR
3 10,0900 EUR
7 8,3300 EUR
17 7,1500 EUR
37 6,1700 EUR
75 6,0800 EUR
125 6,0800 EUR
175 6,0800 EUR
250 6,0800 EUR
350 6,0800 EUR

Ressort de compression Acheter

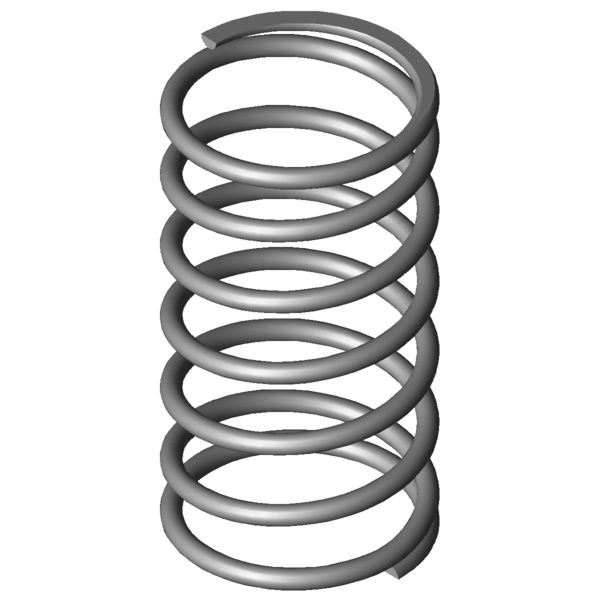

Image du produit Ressort de compression VD-394B
Image du produit Ressort de compression VD-394B
Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-394B

Symboles formule Valeur Unité La description
Nature du matériau 1.4310 - nature du matériau
Extrémités du ressort Rattachés et meulés - Extrémités du ressort
F1 N charge 1
L1 mm longueur sous charge 1
s1 mm flexion sous charge 1
F2 N charge 2
L2 mm longueur sous charge 2
s2 mm flexion sous charge 2
d 8 mm diamètre du fil
Di mm Diamètre intérieur d'enroulement
D 90 mm diamètre d'enroulement moyen
De 98 mm diamètre extérieur d'enroulement
Dd 80,3 mm diamètre maximal du mandrin
Dh 101,4 mm diamètre minimum de la douille
L0 185 mm longueur libre
Lk mm longueur de flambage
Fn 1002,93 N force maximum en cas de charge statique
Ln 72,8 mm longueur minimum en cas de charge statique
sn 112,2 mm flexion maximum en cas de charge statique
Fndyn 945,722 N force maximum pour charge dynamique
Lndyn 79,2 mm longueur minimum pour utilisation dynamique
shdyn 43,9 mm course maximum en cas d'utilisation dynamique
S 32,182 mm pas, écart de milieu du fil à milieu du fil
n 5,5 nombre de spires utiles
nt nombre total de spires
R 8,939 N/mm raideur du ressort
Masse 842,566 g masse d'un ressort
Fntol 70,5 N tolérance (+/-) pour force maximum statique
Fndtol 69,7 N tolérance (+/-) pour force maximum dynamique
Detol 1,5 mm tolérance (+/-) du diamètre extérieur
L0tol 6 mm tolérance (+/-) pour longueur libre
Groupe de prix #AU - groupe de prix
F1tol N (+/-) tolérance de la charge 1
F2tol N (+/-) tolérance de la charge 2
Dessin technique Ressort de compression
Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-394B Acier inoxydable Ø 8 x 90 x 185 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-394B Acier inoxydable Ø 8 x 90 x 185 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-394B Acier inoxydable Ø 8 x 90 x 185 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-394B Acier inoxydable Ø 8 x 90 x 185 mm

calcul du chemin de force Ressort de compression VD-394B

Formulaire de demande Ressort de compression VD-394B Acier inoxydable Ø 8 x 90 x 185 mm

Formulaire de demande Ressort de compression VD-394B

Ressorts de compression similaires pour Ressort de compression VD-394B Acier inoxydable Ø 8 x 90 x 185 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article Matériau d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (nombre) R (N/mm) Similarité in %: Dans l'ensemble | Géométrie | Charger | Rigidité
VD-394B 1.4310 8 98 185 1002,93 72,8 112,2 5,5 8,939 100,0 | 100,0 | 100,0 | 100,0
D-394B EN 10270-1 8 98 185 1167,7 72,8 112,2 5,5 10,407 92,9 | 100,0 | 92,9 | 85,9
Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité
numéro d'article De (mm) L0 (mm) R (N/mm) Matériau Fn (N) Ln (mm) sn (mm) Similarité in %
Dans l'ensemble | Géométrie | Charger | Rigidité
VD-339W 85 164 3,052 1.4310 390,717 35,97 128,03 58,9 | 79,3 | 63,3 | 34,1
VD-366A 86,3 230 3,167 1.4310 460,969 84,46 145,54 59,8 | 82,4 | 61,5 | 35,4
VD-364B 95 181 3,191 1.4310 450,496 39,82 141,18 61,9 | 87,8 | 62,2 | 35,7
VD-364R-57 90 165 3,479 1.4310 371,869 58,1 106,9 63,5 | 85,3 | 66,2 | 38,9
VD-364E-06 80 165 3,521 1.4310 395,725 52,6 112,4 63,0 | 79,9 | 69,6 | 39,4
VD-341 68 180 3,977 1.4310 529,678 46,8 133,2 63,1 | 76,4 | 68,5 | 44,5
VD-389E-12 105 230 4,058 1.4310 658,685 67,7 162,3 66,6 | 87,1 | 67,4 | 45,4
VD-364S 105 180 4,096 1.4310 553,059 44,97 135,03 68,2 | 89,8 | 69,1 | 45,8
VD-369E 78,3 210 4,345 1.4310 555,897 82,05 127,95 67,5 | 82,2 | 71,6 | 48,6
VD-366 86,3 220 4,895 1.4310 787,598 59,1 160,9 70,8 | 83,6 | 74,1 | 54,8
VD-389E-10 105 145 6,378 1.4310 617,347 48,2 96,8 77,2 | 86,4 | 73,9 | 71,3
VD-369D 78,3 165 6,714 1.4310 721,467 57,55 107,45 80,5 | 82,6 | 83,9 | 75,1
VD-389E-22 89 190 6,928 1.4310 870,826 64,3 125,7 85,8 | 91,9 | 88,0 | 77,5
VD-365 86,3 145 7,692 1.4310 790,815 42,19 102,81 84,3 | 81,7 | 85,2 | 86,1
VD-394B 98 185 8,939 1.4310 1002,93 72,8 112,2 100,0 | 100,0 | 100,0 | 100,0
VD-390 108 170 10,24 1.4310 1194,368 53,36 116,64 90,5 | 94,2 | 90,1 | 87,3
VD-399C 81 220 10,839 1.4310 1308,316 99,29 120,71 85,4 | 88,9 | 84,8 | 82,5
VD-414D-20 120 170 11,993 1.4310 1320,47 59,9 110,1 83,0 | 87,5 | 87,0 | 74,5
VD-396 88 180 12,727 1.4310 1387,273 71 109 83,6 | 95,7 | 84,7 | 70,2
VD-414F 100 200 13,851 1.4310 1661,592 80,04 119,96 78,2 | 93,1 | 76,9 | 64,5
VD-394A 98 125 14,047 1.4310 1023,298 52,15 72,85 78,1 | 89,2 | 81,5 | 63,6
VD-421 110 230 15,909 1.4310 2247,159 88,75 141,25 67,1 | 83,2 | 62,0 | 56,2
VD-426A 90 230 17,989 1.4310 1733,81 133,62 96,38 68,6 | 84,1 | 71,9 | 49,7
VD-414E 100 134 21,766 1.4310 1665,549 57,48 76,52 63,9 | 86,4 | 64,2 | 41,1
VD-420 110 150 25 1.4310 2156,25 63,75 86,25 60,3 | 83,4 | 61,7 | 35,8
VD-426 90 175 31,072 1.4310 2772,283 85,78 89,22 58,5 | 88,8 | 57,8 | 28,8
VD-429A 84 200 39,26 1.4310 3344,951 114,8 85,2 53,9 | 86,1 | 53,0 | 22,8
VD-432 73 200 41,169 1.4310 3352,762 118,56 81,44 51,8 | 82,3 | 51,2 | 21,7
Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-394B

Pays d'origine: DE, German; Ressort de compression VD-394B
