Ressort de compression VD-421 Acier inoxydable Ø 10 x 100 x 230 mm

Prix échelonnés - Ressort de compression VD-421

Quantité	Prix unitaire [EUR]
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	10,4200 EUR
37	9,2500 EUR
75	9,0900 EUR
125	9,0900 EUR
175	9,0900 EUR
250	9,0900 EUR
350	9,0900 EUR

Ressort de compression Acheter

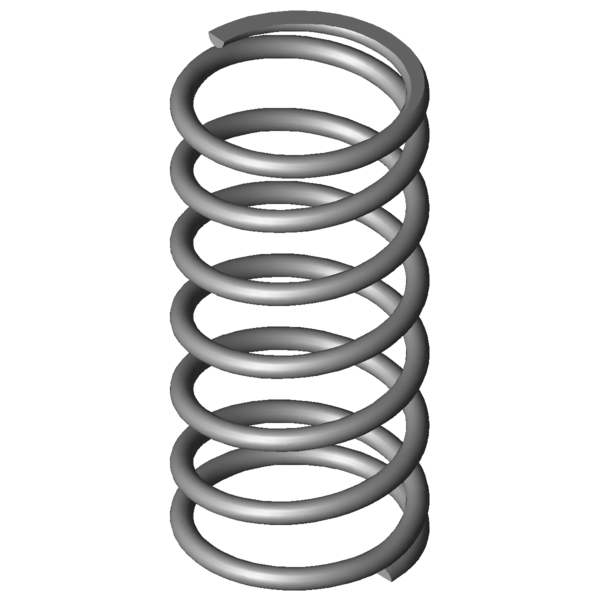

Image du produit Ressort de compression VD-421

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-421

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	100	mm	diamètre d'enroulement moyen
De	110	mm	diamètre extérieur d'enroulement
Dd	88	mm	diamètre maximal du mandrin
Dh	114	mm	diamètre minimum de la douille
L0	230	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2247,159	N	force maximum en cas de charge statique
Ln	88,75	mm	longueur minimum en cas de charge statique
sn	141,25	mm	flexion maximum en cas de charge statique
Fndyn	2137,705	N	force maximum pour charge dynamique
Lndyn	95,63	mm	longueur minimum pour utilisation dynamique
shdyn	17,15	mm	course maximum en cas d'utilisation dynamique
S	40	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	15,909	N/mm	raideur du ressort
Masse	1462,7882	g	masse d'un ressort
Fntol	126	N	tolérance (+/-) pour force maximum statique
Fndtol	124	N	tolérance (+/-) pour force maximum dynamique
Detol	1,5	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,71	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BA	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-421 Acier inoxydable Ø 10 x 100 x 230 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-421 Acier inoxydable Ø 10 x 100 x 230 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-421 Acier inoxydable Ø 10 x 100 x 230 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-421 Acier inoxydable Ø 10 x 100 x 230 mm

calcul du chemin de force Ressort de compression VD-421

Formulaire de demande Ressort de compression VD-421 Acier inoxydable Ø 10 x 100 x 230 mm

Formulaire de demande Ressort de compression VD-421

Ressorts de compression similaires pour Ressort de compression VD-421 Acier inoxydable Ø 10 x 100 x 230 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-421	1.4310	10	110	230	2247,159	88,75	141,25	5,5	15,909	100,0 \| 100,0 \| 100,0 \| 100,0
D-421	EN 10270-1	10	110	230	2616,335	88,75	141,25	5,5	18,523	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	54,9 \| 78,9 \| 60,1 \| 25,7
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	56,4 \| 85,2 \| 58,0 \| 26,1
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	53,4 \| 75,2 \| 57,7 \| 27,3
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	57,1 \| 79,0 \| 61,4 \| 30,8
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	60,7 \| 83,3 \| 62,6 \| 36,4
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	64,9 \| 88,9 \| 65,0 \| 41,0
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	61,8 \| 77,8 \| 63,9 \| 43,5
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	69,7 \| 90,6 \| 70,6 \| 48,0
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	67,1 \| 83,2 \| 62,0 \| 56,2
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	72,1 \| 84,0 \| 67,9 \| 64,4
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	74,4 \| 83,1 \| 71,8 \| 68,1
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	76,3 \| 85,2 \| 68,4 \| 75,4
VD-415	135	205	12,8	1.4310	1770,2	66,7	138,3	86,3 \| 90,2 \| 88,3 \| 80,5
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	85,3 \| 89,3 \| 79,4 \| 87,1
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	100,0 \| 100,0 \| 100,0 \| 100,0
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	85,0 \| 93,9 \| 72,7 \| 88,4
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	86,3 \| 90,7 \| 89,1 \| 79,1
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	76,9 \| 88,4 \| 78,5 \| 63,6
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	64,0 \| 87,8 \| 63,7 \| 40,5

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-421

Pays d'origine: DE, German; Ressort de compression VD-421
