Ressort de compression VD-427 Acier inoxydable Ø 10 x 80 x 255 mm

Prix échelonnés - Ressort de compression VD-427

Quantité	Prix unitaire [EUR]
1	28,6200 EUR
2	22,8000 EUR
3	21,1300 EUR
7	19,5000 EUR
17	18,2300 EUR
37	16,3700 EUR
75	16,0500 EUR
125	16,0500 EUR
175	16,0500 EUR
250	16,0500 EUR
350	16,0500 EUR

Ressort de compression Acheter

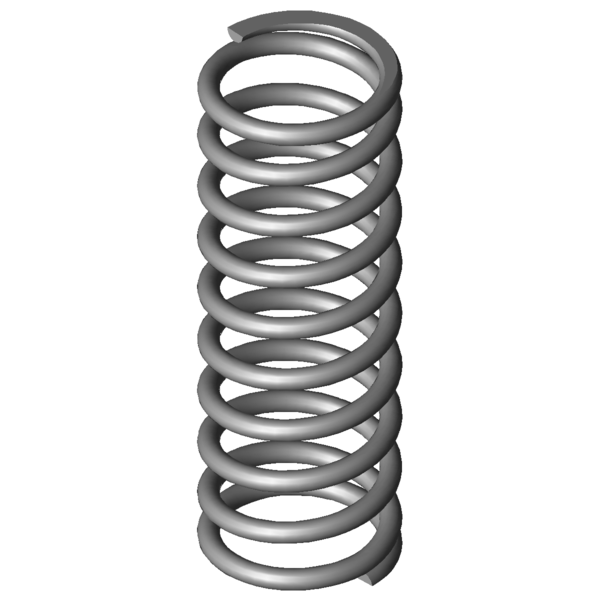

Image du produit Ressort de compression VD-427

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-427

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	80	mm	diamètre d'enroulement moyen
De	90	mm	diamètre extérieur d'enroulement
Dd	68	mm	diamètre maximal du mandrin
Dh	93	mm	diamètre minimum de la douille
L0	255	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2680,894	N	force maximum en cas de charge statique
Ln	121,66	mm	longueur minimum en cas de charge statique
sn	133,34	mm	flexion maximum en cas de charge statique
Fndyn	2513,413	N	force maximum pour charge dynamique
Lndyn	129,99	mm	longueur minimum pour utilisation dynamique
shdyn	18,19	mm	course maximum en cas d'utilisation dynamique
S	28,824	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	20,106	N/mm	raideur du ressort
Masse	1638,3228	g	masse d'un ressort
Fntol	148	N	tolérance (+/-) pour force maximum statique
Fndtol	145	N	tolérance (+/-) pour force maximum dynamique
Detol	1	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,34	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BB	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-427 Acier inoxydable Ø 10 x 80 x 255 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-427 Acier inoxydable Ø 10 x 80 x 255 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-427 Acier inoxydable Ø 10 x 80 x 255 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-427 Acier inoxydable Ø 10 x 80 x 255 mm

calcul du chemin de force Ressort de compression VD-427

Formulaire de demande Ressort de compression VD-427 Acier inoxydable Ø 10 x 80 x 255 mm

Formulaire de demande Ressort de compression VD-427

Ressorts de compression similaires pour Ressort de compression VD-427 Acier inoxydable Ø 10 x 80 x 255 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-427	1.4310	10	90	255	2680,894	121,66	133,34	8,5	20,106	100,0 \| 100,0 \| 100,0 \| 100,0
D-427	EN 10270-1	10	90	255	3121,326	121,66	133,34	8,5	23,409	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	53,4 \| 86,7 \| 51,2 \| 22,3
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	54,1 \| 81,7 \| 56,1 \| 24,3
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	57,5 \| 87,1 \| 56,6 \| 28,8
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	57,1 \| 77,4 \| 61,7 \| 32,3
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	59,3 \| 87,1 \| 58,5 \| 32,4
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	59,7 \| 81,1 \| 63,4 \| 34,5
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	60,8 \| 84,3 \| 63,0 \| 35,0
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	63,3 \| 88,3 \| 63,7 \| 38,0
VD-397	88	285	8,235	1.4310	1515,294	101	184	64,8 \| 89,1 \| 64,5 \| 41,0
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	69,7 \| 85,4 \| 69,7 \| 53,9
VD-396	88	180	12,727	1.4310	1387,273	71	109	70,9 \| 82,8 \| 66,7 \| 63,3
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	77,0 \| 86,1 \| 76,0 \| 68,9
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	86,3 \| 90,7 \| 89,1 \| 79,1
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	84,9 \| 96,7 \| 68,5 \| 89,5
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	100,0 \| 100,0 \| 100,0 \| 100,0
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	82,3 \| 90,2 \| 84,9 \| 71,8
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	78,7 \| 89,5 \| 81,8 \| 64,7
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	71,3 \| 90,6 \| 72,0 \| 51,2

Nombre de ressorts métalliques similaires: 17

Numéro de tarif douanier: 73202081; Ressort de compression VD-427

Pays d'origine: DE, German; Ressort de compression VD-427
