Ressort de compression VD-433 Acier inoxydable Ø 10 x 63 x 285 mm

Prix échelonnés - Ressort de compression VD-433

Quantité	Prix unitaire [EUR]
1	32,5200 EUR
2	25,9100 EUR
3	24,1100 EUR
7	22,2200 EUR
17	20,7400 EUR
37	19,3000 EUR
75	18,6900 EUR
125	18,6900 EUR
175	18,6900 EUR
250	18,6900 EUR
350	18,6900 EUR

Ressort de compression Acheter

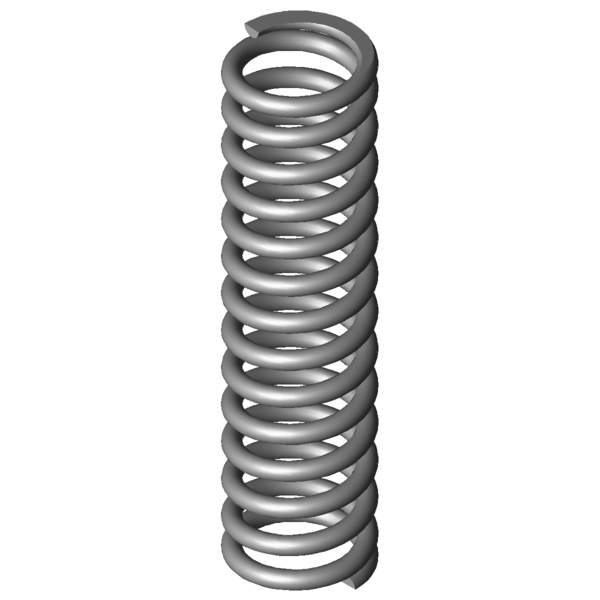

Image du produit Ressort de compression VD-433

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-433

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	10	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63	mm	diamètre d'enroulement moyen
De	73	mm	diamètre extérieur d'enroulement
Dd	51	mm	diamètre maximal du mandrin
Dh	75	mm	diamètre minimum de la douille
L0	285	mm	longueur libre
Lk		mm	longueur de flambage
Fn	3360,996	N	force maximum en cas de charge statique
Ln	164,94	mm	longueur minimum en cas de charge statique
sn	120,06	mm	flexion maximum en cas de charge statique
Fndyn	3081,941	N	force maximum pour charge dynamique
Lndyn	174,91	mm	longueur minimum pour utilisation dynamique
shdyn	15,3	mm	course maximum en cas d'utilisation dynamique
S	22	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	27,995	N/mm	raideur du ressort
Masse	1781,6761	g	masse d'un ressort
Fntol	202	N	tolérance (+/-) pour force maximum statique
Fndtol	197	N	tolérance (+/-) pour force maximum dynamique
Detol	0,8	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,41	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#BC	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-433 Acier inoxydable Ø 10 x 63 x 285 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-433 Acier inoxydable Ø 10 x 63 x 285 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-433 Acier inoxydable Ø 10 x 63 x 285 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-433 Acier inoxydable Ø 10 x 63 x 285 mm

calcul du chemin de force Ressort de compression VD-433

Formulaire de demande Ressort de compression VD-433 Acier inoxydable Ø 10 x 63 x 285 mm

Formulaire de demande Ressort de compression VD-433

Ressorts de compression similaires pour Ressort de compression VD-433 Acier inoxydable Ø 10 x 63 x 285 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-433	1.4310	10	73	285	3360,996	164,94	120,06	12,5	27,995	100,0 \| 100,0 \| 100,0 \| 100,0
D-433	EN 10270-1	10	73	285	3913,159	164,94	120,06	12,5	32,594	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	44,2 \| 82,7 \| 39,3 \| 10,6
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	44,1 \| 80,6 \| 41,1 \| 10,6
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	42,8 \| 74,5 \| 41,3 \| 12,5
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	45,6 \| 76,0 \| 48,3 \| 12,5
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	46,6 \| 78,5 \| 48,1 \| 13,3
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	45,9 \| 80,6 \| 41,2 \| 15,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	48,0 \| 83,4 \| 44,4 \| 16,0
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	52,3 \| 80,1 \| 53,6 \| 23,2
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	53,0 \| 84,2 \| 50,5 \| 24,4
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	55,1 \| 85,5 \| 54,6 \| 25,1
VD-397	88	285	8,235	1.4310	1515,294	101	184	57,4 \| 87,7 \| 55,2 \| 29,4
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	65,4 \| 90,8 \| 64,5 \| 41,0
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	71,8 \| 83,1 \| 72,0 \| 60,2
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	84,6 \| 91,6 \| 78,2 \| 84,0
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	84,1 \| 88,3 \| 72,4 \| 91,7
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	80,6 \| 90,1 \| 83,8 \| 68,0

Nombre de ressorts métalliques similaires: 16

Numéro de tarif douanier: 73202081; Ressort de compression VD-433

Pays d'origine: DE, German; Ressort de compression VD-433
