Ressort de compression VD-364E-14 Acier inoxydable Ø 5,5 x 64,5 x 220 mm

Prix échelonnés - Ressort de compression VD-364E-14

Quantité	Prix unitaire [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Ressort de compression Acheter

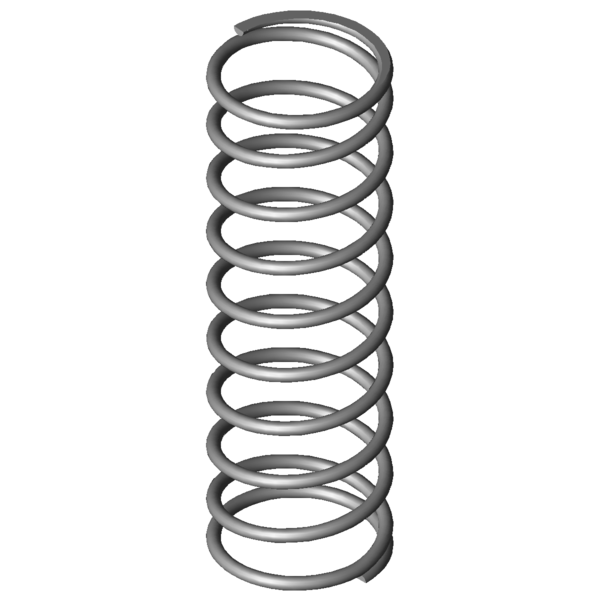

Image du produit Ressort de compression VD-364E-14

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364E-14

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	64,5	mm	diamètre d'enroulement moyen
De	70	mm	diamètre extérieur d'enroulement
Dd	57,6	mm	diamètre maximal du mandrin
Dh	71,5	mm	diamètre minimum de la douille
L0	220	mm	longueur libre
Lk		mm	longueur de flambage
Fn	519,193	N	force maximum en cas de charge statique
Ln	72,1	mm	longueur minimum en cas de charge statique
sn	147,9	mm	flexion maximum en cas de charge statique
Fndyn	493,918	N	force maximum pour charge dynamique
Lndyn	79,3	mm	longueur minimum pour utilisation dynamique
shdyn	57,1	mm	course maximum en cas d'utilisation dynamique
S	25,235	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	3,51	N/mm	raideur du ressort
Masse	399,5716	g	masse d'un ressort
Fntol	34,02	N	tolérance (+/-) pour force maximum statique
Fndtol	33,7	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	7,2	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AO	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364E-14 Acier inoxydable Ø 5,5 x 64,5 x 220 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364E-14 Acier inoxydable Ø 5,5 x 64,5 x 220 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364E-14 Acier inoxydable Ø 5,5 x 64,5 x 220 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364E-14 Acier inoxydable Ø 5,5 x 64,5 x 220 mm

calcul du chemin de force Ressort de compression VD-364E-14

Formulaire de demande Ressort de compression VD-364E-14 Acier inoxydable Ø 5,5 x 64,5 x 220 mm

Formulaire de demande Ressort de compression VD-364E-14

Ressorts de compression similaires pour Ressort de compression VD-364E-14 Acier inoxydable Ø 5,5 x 64,5 x 220 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364E-14	1.4310	5,5	70	220	519,193	72,1	147,9	8,5	3,51	100,0 \| 100,0 \| 100,0 \| 100,0
D-364E-14	EN 10270-1	5,5	70	220	604,612	72,07	147,93	8,5	4,087	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	68,5 \| 80,8 \| 65,3 \| 59,3
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	65,5 \| 88,3 \| 67,8 \| 40,4
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	63,9 \| 78,9 \| 70,5 \| 42,4
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	72,5 \| 91,1 \| 73,4 \| 53,0
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	69,0 \| 86,7 \| 66,2 \| 54,0
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	73,2 \| 81,8 \| 77,7 \| 60,1
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	71,5 \| 85,9 \| 67,2 \| 61,4
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	91,7 \| 90,0 \| 92,4 \| 92,8
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	77,2 \| 95,9 \| 58,8 \| 77,0
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	83,7 \| 88,4 \| 80,0 \| 82,6
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	90,6 \| 88,0 \| 93,6 \| 90,2
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	90,5 \| 87,7 \| 91,4 \| 92,3
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	100,0 \| 100,0 \| 100,0 \| 100,0
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	89,4 \| 87,7 \| 84,4 \| 96,1
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	94,0 \| 92,7 \| 95,0 \| 94,2
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	90,8 \| 90,0 \| 94,0 \| 88,3
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	87,2 \| 90,7 \| 90,0 \| 80,8
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	80,0 \| 89,5 \| 78,9 \| 71,7
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	81,4 \| 94,2 \| 82,7 \| 67,4
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	73,6 \| 93,3 \| 73,3 \| 54,1
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	68,8 \| 86,2 \| 70,4 \| 49,9
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	65,8 \| 88,8 \| 65,7 \| 43,0
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	59,4 \| 85,1 \| 60,7 \| 32,4
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	52,8 \| 86,8 \| 50,7 \| 20,8
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	47,5 \| 82,4 \| 44,7 \| 15,3
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	40,7 \| 79,4 \| 33,3 \| 9,5
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	39,5 \| 77,5 \| 31,9 \| 9,1
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	40,6 \| 76,4 \| 36,6 \| 8,9

Nombre de ressorts métalliques similaires: 27

Numéro de tarif douanier: 73202081; Ressort de compression VD-364E-14

Pays d'origine: DE, German; Ressort de compression VD-364E-14
