Ressort de compression VD-408 Acier inoxydable Ø 8 x 50 x 230 mm

Prix échelonnés - Ressort de compression VD-408

Quantité	Prix unitaire [EUR]
1	17,2900 EUR
2	13,7700 EUR
3	10,0900 EUR
7	8,3300 EUR
17	7,1500 EUR
37	6,1700 EUR
75	6,0800 EUR
125	6,0800 EUR
175	6,0800 EUR
250	6,0800 EUR
350	6,0800 EUR

Ressort de compression Acheter

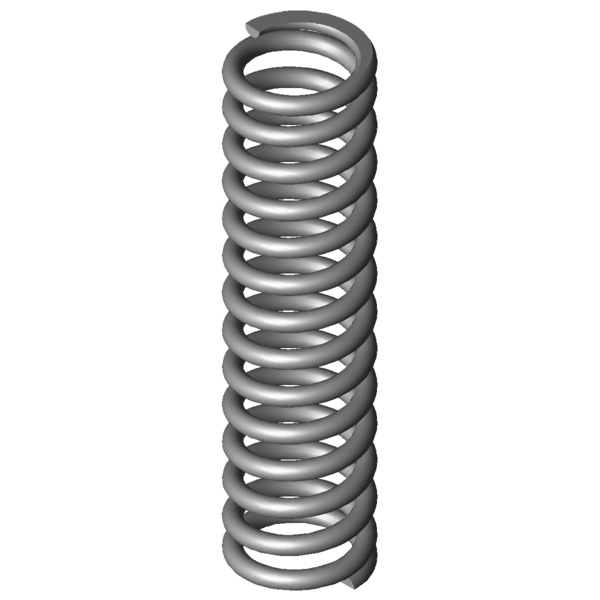

Image du produit Ressort de compression VD-408

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-408

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	58	mm	diamètre extérieur d'enroulement
Dd	40,8	mm	diamètre maximal du mandrin
Dh	59,5	mm	diamètre minimum de la douille
L0	230	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2251,11	N	force maximum en cas de charge statique
Ln	131,86	mm	longueur minimum en cas de charge statique
sn	98,14	mm	flexion maximum en cas de charge statique
Fndyn	2069,201	N	force maximum pour charge dynamique
Lndyn	139,79	mm	longueur minimum pour utilisation dynamique
shdyn	18,38	mm	course maximum en cas d'utilisation dynamique
S	17,76	mm	pas, écart de milieu du fil à milieu du fil
n	12,5	nombre	de spires utiles
nt		nombre	total de spires
R	22,938	N/mm	raideur du ressort
Masse	904,9783	g	masse d'un ressort
Fntol	139	N	tolérance (+/-) pour force maximum statique
Fndtol	136	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,74	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AU	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-408 Acier inoxydable Ø 8 x 50 x 230 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-408 Acier inoxydable Ø 8 x 50 x 230 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-408 Acier inoxydable Ø 8 x 50 x 230 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-408 Acier inoxydable Ø 8 x 50 x 230 mm

calcul du chemin de force Ressort de compression VD-408

Formulaire de demande Ressort de compression VD-408 Acier inoxydable Ø 8 x 50 x 230 mm

Formulaire de demande Ressort de compression VD-408

Ressorts de compression similaires pour Ressort de compression VD-408 Acier inoxydable Ø 8 x 50 x 230 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-408	1.4310	8	58	230	2251,11	131,86	98,14	12,5	22,938	100,0 \| 100,0 \| 100,0 \| 100,0
D-408	EN 10270-1	8	58	230	2620,936	131,86	98,14	12,5	26,706	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	48,1 \| 85,1 \| 45,0 \| 14,1
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	47,5 \| 82,4 \| 44,7 \| 15,3
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	48,9 \| 80,6 \| 50,0 \| 15,9
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	46,4 \| 83,4 \| 38,0 \| 17,9
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	51,8 \| 80,7 \| 52,3 \| 22,4
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	53,5 \| 86,0 \| 51,7 \| 22,7
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	59,4 \| 89,3 \| 63,0 \| 26,0
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	56,3 \| 86,8 \| 54,0 \| 28,3
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	64,0 \| 90,1 \| 66,4 \| 35,6
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	63,4 \| 89,3 \| 62,3 \| 38,5
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	60,6 \| 83,3 \| 56,7 \| 41,8
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	72,9 \| 84,0 \| 78,2 \| 56,6
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	81,3 \| 90,9 \| 78,6 \| 74,3
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	92,8 \| 88,1 \| 93,7 \| 96,5
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	100,0 \| 100,0 \| 100,0 \| 100,0
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	80,9 \| 91,8 \| 75,2 \| 75,8
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	84,0 \| 90,2 \| 86,7 \| 75,1
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	79,0 \| 95,7 \| 79,3 \| 61,9
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	69,9 \| 89,1 \| 72,0 \| 48,6
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	65,8 \| 92,2 \| 64,2 \| 41,0
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	54,9 \| 87,5 \| 51,3 \| 26,0
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	50,3 \| 90,5 \| 42,3 \| 17,9

Nombre de ressorts métalliques similaires: 21

Numéro de tarif douanier: 73202081; Ressort de compression VD-408

Pays d'origine: DE, German; Ressort de compression VD-408
