Ressort de compression VD-364H Acier inoxydable Ø 5,5 x 54,5 x 213 mm

Prix échelonnés - Ressort de compression VD-364H

Quantité	Prix unitaire [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Ressort de compression Acheter

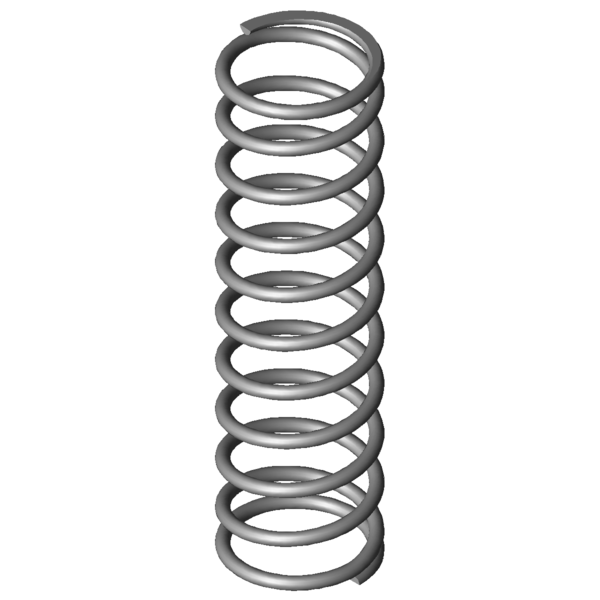

Image du produit Ressort de compression VD-364H

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-364H

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	5,5	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	54,5	mm	diamètre d'enroulement moyen
De	60	mm	diamètre extérieur d'enroulement
Dd	47,5	mm	diamètre maximal du mandrin
Dh	62,2	mm	diamètre minimum de la douille
L0	213	mm	longueur libre
Lk		mm	longueur de flambage
Fn	712,402	N	force maximum en cas de charge statique
Ln	76,17	mm	longueur minimum en cas de charge statique
sn	136,83	mm	flexion maximum en cas de charge statique
Fndyn	678,771	N	force maximum pour charge dynamique
Lndyn	82,63	mm	longueur minimum pour utilisation dynamique
shdyn	32,91	mm	course maximum en cas d'utilisation dynamique
S	21,842	mm	pas, écart de milieu du fil à milieu du fil
n	9,5	nombre	de spires utiles
nt		nombre	total de spires
R	5,206	N/mm	raideur du ressort
Masse	369,777	g	masse d'un ressort
Fntol	40,87	N	tolérance (+/-) pour force maximum statique
Fndtol	40,28	N	tolérance (+/-) pour force maximum dynamique
Detol	1	mm	tolérance (+/-) du diamètre extérieur
L0tol	4,69	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AN	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-364H Acier inoxydable Ø 5,5 x 54,5 x 213 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-364H Acier inoxydable Ø 5,5 x 54,5 x 213 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-364H Acier inoxydable Ø 5,5 x 54,5 x 213 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-364H Acier inoxydable Ø 5,5 x 54,5 x 213 mm

calcul du chemin de force Ressort de compression VD-364H

Formulaire de demande Ressort de compression VD-364H Acier inoxydable Ø 5,5 x 54,5 x 213 mm

Formulaire de demande Ressort de compression VD-364H

Ressorts de compression similaires pour Ressort de compression VD-364H Acier inoxydable Ø 5,5 x 54,5 x 213 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364H	1.4310	5,5	60	213	712,402	76,17	136,83	9,5	5,206	100,0 \| 100,0 \| 100,0 \| 100,0
D-364H	EN 10270-1	5,5	60	213	829,439	76,17	136,83	9,5	6,062	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-263V-21	46	208	0,489	1.4310	83,036	38,03	169,97	42,9 \| 73,3 \| 46,1 \| 9,4
VD-288X-22	48	203	0,915	1.4310	146,72	42,66	160,34	49,1 \| 76,6 \| 53,0 \| 17,6
VD-289A	55	180	1,2	1.4310	176,817	32,68	147,32	53,3 \| 78,1 \| 58,8 \| 23,1
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	56,7 \| 84,6 \| 58,4 \| 27,2
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	58,0 \| 84,6 \| 61,0 \| 28,6
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	64,1 \| 92,4 \| 63,4 \| 36,4
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	63,5 \| 85,1 \| 64,9 \| 40,5
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	66,5 \| 93,0 \| 54,6 \| 51,9
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	70,6 \| 88,4 \| 70,3 \| 52,9
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	78,0 \| 91,1 \| 80,6 \| 62,2
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	81,4 \| 94,2 \| 82,7 \| 67,4
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	79,9 \| 93,4 \| 76,1 \| 70,1
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	71,4 \| 94,0 \| 41,3 \| 78,8
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	95,4 \| 91,4 \| 95,8 \| 98,9
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	100,0 \| 100,0 \| 100,0 \| 100,0
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	84,4 \| 88,8 \| 77,0 \| 87,3
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	82,6 \| 88,2 \| 79,3 \| 80,3
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	82,6 \| 91,8 \| 84,6 \| 71,2
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	79,0 \| 91,5 \| 80,7 \| 64,9
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	78,9 \| 93,1 \| 80,0 \| 63,7
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	74,6 \| 88,8 \| 75,9 \| 59,0
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	63,9 \| 87,8 \| 63,9 \| 40,1
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	57,7 \| 83,2 \| 59,0 \| 30,9
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	57,2 \| 85,1 \| 56,0 \| 30,5
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	53,5 \| 86,0 \| 51,7 \| 22,7
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	45,3 \| 82,9 \| 39,0 \| 14,0
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	43,8 \| 80,1 \| 37,7 \| 13,6
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	41,8 \| 80,8 \| 33,6 \| 11,0
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	42,0 \| 82,5 \| 34,2 \| 9,3
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	36,8 \| 77,5 \| 26,6 \| 6,3

Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-364H

Pays d'origine: DE, German; Ressort de compression VD-364H
