Ressort de compression VD-414L Acier inoxydable Ø 9 x 54 x 179 mm

Prix échelonnés - Ressort de compression VD-414L

Quantité	Prix unitaire [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Ressort de compression Acheter

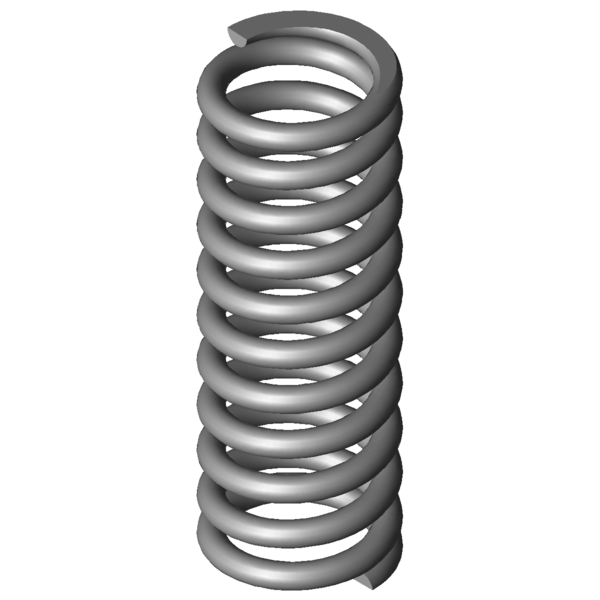

Image du produit Ressort de compression VD-414L

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-414L

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	9	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	54	mm	diamètre d'enroulement moyen
De	63	mm	diamètre extérieur d'enroulement
Dd	43	mm	diamètre maximal du mandrin
Dh	65	mm	diamètre minimum de la douille
L0	179	mm	longueur libre
Lk		mm	longueur de flambage
Fn	2392,166	N	force maximum en cas de charge statique
Ln	116,67	mm	longueur minimum en cas de charge statique
sn	62,33	mm	flexion maximum en cas de charge statique
Fndyn	2139,145	N	force maximum pour charge dynamique
Lndyn	123,26	mm	longueur minimum pour utilisation dynamique
shdyn	18,19	mm	course maximum en cas d'utilisation dynamique
S	17,895	mm	pas, écart de milieu du fil à milieu du fil
n	9,5	nombre	de spires utiles
nt		nombre	total de spires
R	38,377	N/mm	raideur du ressort
Masse	981,0628	g	masse d'un ressort
Fntol	179	N	tolérance (+/-) pour force maximum statique
Fndtol	175	N	tolérance (+/-) pour force maximum dynamique
Detol	0,8	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,09	mm	tolérance (+/-) pour longueur libre
Groupe de prix	###AW	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-414L Acier inoxydable Ø 9 x 54 x 179 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-414L Acier inoxydable Ø 9 x 54 x 179 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-414L Acier inoxydable Ø 9 x 54 x 179 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-414L Acier inoxydable Ø 9 x 54 x 179 mm

calcul du chemin de force Ressort de compression VD-414L

Formulaire de demande Ressort de compression VD-414L Acier inoxydable Ø 9 x 54 x 179 mm

Formulaire de demande Ressort de compression VD-414L

Ressorts de compression similaires pour Ressort de compression VD-414L Acier inoxydable Ø 9 x 54 x 179 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-414L	1.4310	9	63	179	2392,166	116,67	62,33	9,5	38,377	100,0 \| 100,0 \| 100,0 \| 100,0
D-414L	EN 10270-1	9	63	179	2785,164	116,67	62,33	9,5	44,682	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	40,3 \| 75,0 \| 35,5 \| 10,4
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	48,2 \| 79,1 \| 54,7 \| 10,7
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	43,1 \| 78,2 \| 37,8 \| 13,4
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	44,7 \| 75,6 \| 45,2 \| 13,4
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	43,8 \| 80,1 \| 37,7 \| 13,6
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	45,0 \| 77,7 \| 43,2 \| 14,1
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	49,1 \| 82,6 \| 45,5 \| 19,1
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	51,9 \| 87,6 \| 47,2 \| 20,9
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	49,9 \| 78,0 \| 49,9 \| 21,7
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	53,6 \| 82,5 \| 52,2 \| 26,1
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	59,3 \| 85,7 \| 58,4 \| 33,8
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	66,4 \| 88,3 \| 66,9 \| 43,9
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	90,6 \| 90,1 \| 93,8 \| 87,9
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	84,8 \| 87,7 \| 78,7 \| 87,9
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	100,0 \| 100,0 \| 100,0 \| 100,0
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	85,3 \| 88,6 \| 73,9 \| 93,2
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	88,2 \| 86,4 \| 92,6 \| 85,7
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	89,2 \| 95,9 \| 90,4 \| 81,3
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	69,3 \| 92,5 \| 68,8 \| 46,6

Nombre de ressorts métalliques similaires: 18

Numéro de tarif douanier: 73202081; Ressort de compression VD-414L

Pays d'origine: DE, German; Ressort de compression VD-414L
