Ressort de compression VD-406A Acier inoxydable Ø 8 x 50 x 147 mm

Prix échelonnés - Ressort de compression VD-406A

Quantité	Prix unitaire [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Ressort de compression Acheter

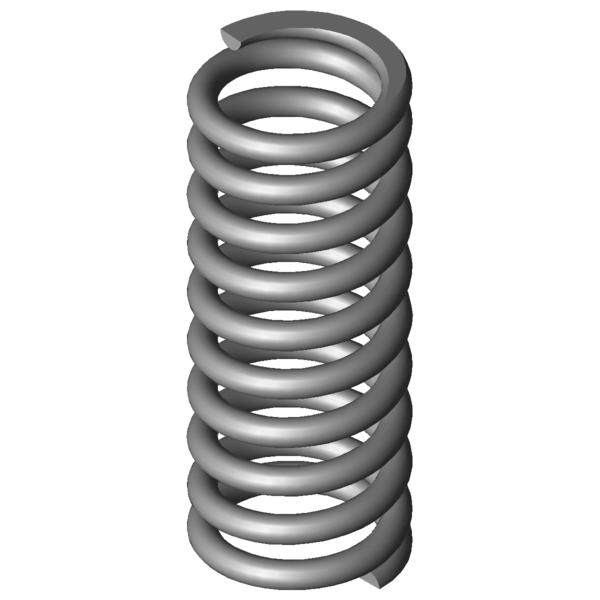

Image du produit Ressort de compression VD-406A

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-406A

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	8	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	50	mm	diamètre d'enroulement moyen
De	58	mm	diamètre extérieur d'enroulement
Dd	40,8	mm	diamètre maximal du mandrin
Dh	59,5	mm	diamètre minimum de la douille
L0	147	mm	longueur libre
Lk		mm	longueur de flambage
Fn	1761,325	N	force maximum en cas de charge statique
Ln	94,78	mm	longueur minimum en cas de charge statique
sn	52,22	mm	flexion maximum en cas de charge statique
Fndyn	1579,659	N	force maximum pour charge dynamique
Lndyn	100,17	mm	longueur minimum pour utilisation dynamique
shdyn	19,13	mm	course maximum en cas d'utilisation dynamique
S	16,353	mm	pas, écart de milieu du fil à milieu du fil
n	8,5	nombre	de spires utiles
nt		nombre	total de spires
R	33,732	N/mm	raideur du ressort
Masse	655,3291	g	masse d'un ressort
Fntol	136	N	tolérance (+/-) pour force maximum statique
Fndtol	133	N	tolérance (+/-) pour force maximum dynamique
Detol	0,6	mm	tolérance (+/-) du diamètre extérieur
L0tol	2,7	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AQ	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-406A Acier inoxydable Ø 8 x 50 x 147 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-406A Acier inoxydable Ø 8 x 50 x 147 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-406A Acier inoxydable Ø 8 x 50 x 147 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-406A Acier inoxydable Ø 8 x 50 x 147 mm

calcul du chemin de force Ressort de compression VD-406A

Formulaire de demande Ressort de compression VD-406A Acier inoxydable Ø 8 x 50 x 147 mm

Formulaire de demande Ressort de compression VD-406A

Ressorts de compression similaires pour Ressort de compression VD-406A Acier inoxydable Ø 8 x 50 x 147 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-406A	1.4310	8	58	147	1761,325	94,78	52,22	8,5	33,732	100,0 \| 100,0 \| 100,0 \| 100,0
D-406A	EN 10270-1	8	58	147	2050,686	94,78	52,22	8,5	39,273	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	49,0 \| 85,0 \| 44,0 \| 18,0
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	50,5 \| 83,1 \| 46,6 \| 21,7
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	51,8 \| 81,9 \| 49,8 \| 23,6
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	54,7 \| 84,2 \| 53,2 \| 26,7
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	56,7 \| 85,8 \| 54,5 \| 29,7
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	58,4 \| 81,6 \| 60,0 \| 33,5
VD-364J-23	48	135	12,271	1.4310	838,71	66,65	68,35	59,8 \| 81,1 \| 62,0 \| 36,4
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	61,0 \| 83,9 \| 62,4 \| 36,7
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	64,4 \| 90,4 \| 64,5 \| 38,5
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	62,6 \| 86,6 \| 62,8 \| 38,5
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	64,9 \| 84,1 \| 68,7 \| 42,0
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	63,3 \| 85,1 \| 57,4 \| 47,3
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	73,9 \| 84,7 \| 77,5 \| 59,4
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	88,1 \| 90,8 \| 91,0 \| 82,5
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	90,5 \| 87,8 \| 88,3 \| 95,2
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	78,9 \| 91,6 \| 80,5 \| 64,7
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	72,6 \| 93,7 \| 72,1 \| 52,0
VD-412	48	135	65,882	1.4310	2744	93,35	41,65	71,6 \| 91,5 \| 72,0 \| 51,2
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	66,0 \| 88,6 \| 68,4 \| 41,0
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	57,1 \| 90,0 \| 53,1 \| 28,1

Nombre de ressorts métalliques similaires: 20

Numéro de tarif douanier: 73202081; Ressort de compression VD-406A

Pays d'origine: DE, German; Ressort de compression VD-406A

Image du produit - Ressorts de compression VD-406A

QR-Code: Ressort de compression VD-406A

QR-Code - Ressorts de compression - VD-406A | https://www.ferroflex.fr/fr/produits/ressorts_de_compression/vd-406a.html
