Ressort de compression VD-371 Acier inoxydable Ø 6,3 x 63 x 155 mm

Prix échelonnés - Ressort de compression VD-371

Quantité	Prix unitaire [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Ressort de compression Acheter

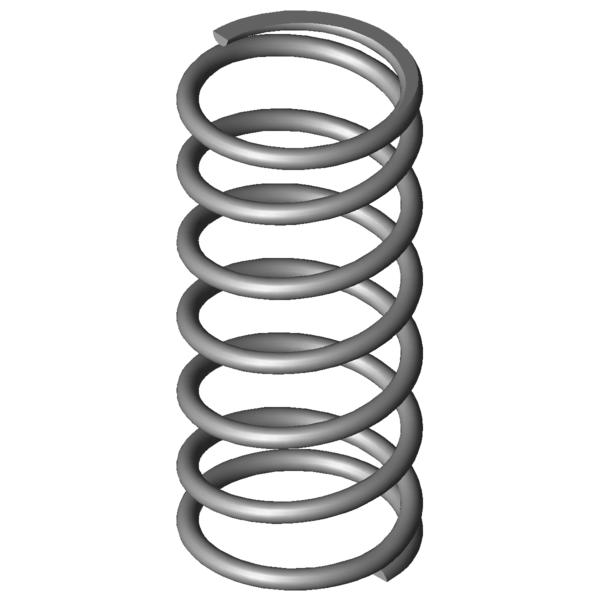

Image du produit Ressort de compression VD-371

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-371

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	63	mm	diamètre d'enroulement moyen
De	69,3	mm	diamètre extérieur d'enroulement
Dd	55	mm	diamètre maximal du mandrin
Dh	72	mm	diamètre minimum de la douille
L0	155	mm	longueur libre
Lk		mm	longueur de flambage
Fn	993,127	N	force maximum en cas de charge statique
Ln	55,91	mm	longueur minimum en cas de charge statique
sn	99,09	mm	flexion maximum en cas de charge statique
Fndyn	927,102	N	force maximum pour charge dynamique
Lndyn	62,5	mm	longueur minimum pour utilisation dynamique
shdyn	18,69	mm	course maximum en cas d'utilisation dynamique
S	27,036	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	10,023	N/mm	raideur du ressort
Masse	365,7658	g	masse d'un ressort
Fntol	57,1	N	tolérance (+/-) pour force maximum statique
Fndtol	56,3	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	3,41	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AL	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-371 Acier inoxydable Ø 6,3 x 63 x 155 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-371 Acier inoxydable Ø 6,3 x 63 x 155 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-371 Acier inoxydable Ø 6,3 x 63 x 155 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-371 Acier inoxydable Ø 6,3 x 63 x 155 mm

calcul du chemin de force Ressort de compression VD-371

Formulaire de demande Ressort de compression VD-371 Acier inoxydable Ø 6,3 x 63 x 155 mm

Formulaire de demande Ressort de compression VD-371

Ressorts de compression similaires pour Ressort de compression VD-371 Acier inoxydable Ø 6,3 x 63 x 155 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-371	1.4310	6,3	69,3	155	993,127	55,91	99,09	5,5	10,023	100,0 \| 100,0 \| 100,0 \| 100,0
D-371	EN 10270-1	6,3	69,3	155	1156,284	55,91	99,09	5,5	11,669	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	57,4 \| 86,3 \| 57,1 \| 28,9
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	58,5 \| 86,0 \| 60,3 \| 29,2
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	58,0 \| 85,1 \| 58,4 \| 30,4
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	58,1 \| 79,4 \| 62,5 \| 32,5
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	62,8 \| 89,3 \| 64,0 \| 35,1
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	58,8 \| 92,1 \| 44,6 \| 39,6
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	63,8 \| 87,9 \| 63,9 \| 39,7
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	67,6 \| 85,2 \| 66,4 \| 51,4
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	74,3 \| 93,7 \| 75,0 \| 54,1
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	76,6 \| 94,6 \| 77,7 \| 57,5
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	72,7 \| 85,0 \| 70,9 \| 62,3
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	81,2 \| 94,1 \| 82,4 \| 67,0
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	86,5 \| 89,8 \| 89,6 \| 80,0
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	83,7 \| 85,5 \| 75,9 \| 89,7
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	89,0 \| 93,7 \| 90,8 \| 82,5
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	80,4 \| 90,5 \| 73,4 \| 77,3
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	74,5 \| 86,4 \| 77,4 \| 59,8
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	63,4 \| 88,9 \| 62,7 \| 38,5
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	57,2 \| 86,4 \| 55,5 \| 29,7
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	56,7 \| 85,8 \| 54,5 \| 29,7
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	53,6 \| 82,5 \| 52,2 \| 26,1
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	46,2 \| 81,7 \| 41,1 \| 15,8
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	45,1 \| 80,4 \| 39,3 \| 15,4
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	43,4 \| 81,2 \| 36,9 \| 12,2
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	38,3 \| 77,6 \| 28,9 \| 8,4

Nombre de ressorts métalliques similaires: 25

Numéro de tarif douanier: 73202081; Ressort de compression VD-371

Pays d'origine: DE, German; Ressort de compression VD-371
