Ressort de compression VD-369D Acier inoxydable Ø 6,3 x 72 x 165 mm

Prix échelonnés - Ressort de compression VD-369D

Quantité	Prix unitaire [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Ressort de compression Acheter

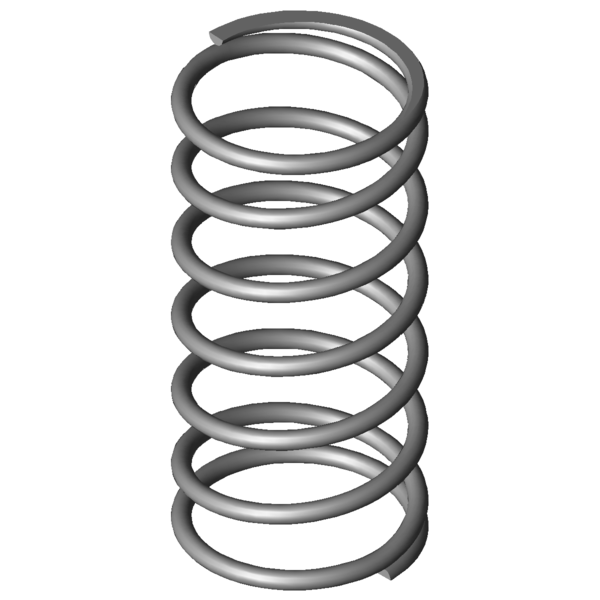

Image du produit Ressort de compression VD-369D

Quantité:Quantité: Ajouter au panier

Données techniques - Ressort de compression VD-369D

Symboles formule	Valeur	Unité	La description
Nature du matériau	1.4310	-	nature du matériau
Extrémités du ressort	Rattachés et meulés	-	Extrémités du ressort
F1		N	charge 1
L1		mm	longueur sous charge 1
s1		mm	flexion sous charge 1
F2		N	charge 2
L2		mm	longueur sous charge 2
s2		mm	flexion sous charge 2
d	6,3	mm	diamètre du fil
Di		mm	Diamètre intérieur d'enroulement
D	72	mm	diamètre d'enroulement moyen
De	78,3	mm	diamètre extérieur d'enroulement
Dd	64,3	mm	diamètre maximal du mandrin
Dh	81,9	mm	diamètre minimum de la douille
L0	165	mm	longueur libre
Lk		mm	longueur de flambage
Fn	721,467	N	force maximum en cas de charge statique
Ln	57,55	mm	longueur minimum en cas de charge statique
sn	107,45	mm	flexion maximum en cas de charge statique
Fndyn	686,552	N	force maximum pour charge dynamique
Lndyn	62,75	mm	longueur minimum pour utilisation dynamique
shdyn	36,5	mm	course maximum en cas d'utilisation dynamique
S	28,855	mm	pas, écart de milieu du fil à milieu du fil
n	5,5	nombre	de spires utiles
nt		nombre	total de spires
R	6,714	N/mm	raideur du ressort
Masse	418,0181	g	masse d'un ressort
Fntol	47,49	N	tolérance (+/-) pour force maximum statique
Fndtol	53,2	N	tolérance (+/-) pour force maximum dynamique
Detol	1,2	mm	tolérance (+/-) du diamètre extérieur
L0tol	5,2	mm	tolérance (+/-) pour longueur libre
Groupe de prix	#AN	-	groupe de prix
F1tol		N	(+/-) tolérance de la charge 1
F2tol		N	(+/-) tolérance de la charge 2

Dessin technique Ressort de compression

Fiche de données Ressort de compression VD-369D Acier inoxydable Ø 6,3 x 72 x 165 mm

Fiche de données télécharger le fichier pdf

Caractéristique du ressort métallique Ressort de compression VD-369D Acier inoxydable Ø 6,3 x 72 x 165 mm

Caractéristique du ressort métallique télécharger le fichier pdf

Données CAO Ressort de compression VD-369D Acier inoxydable Ø 6,3 x 72 x 165 mm

Modèles CAO télécharger: step, stl, iges ...

calcul du chemin de force Ressort de compression VD-369D Acier inoxydable Ø 6,3 x 72 x 165 mm

calcul du chemin de force Ressort de compression VD-369D

Formulaire de demande Ressort de compression VD-369D Acier inoxydable Ø 6,3 x 72 x 165 mm

Formulaire de demande Ressort de compression VD-369D

Ressorts de compression similaires pour Ressort de compression VD-369D Acier inoxydable Ø 6,3 x 72 x 165 mm

Des ressorts de compression similaires sont répertoriés à titre de comparaison. Ceux-ci diffèrent du ressort actuel en termes de matériau, de dimensions principales et de charge.

Ressorts de compression similaires fabriqués dans un matériau différent

Les ressorts de compression suivants diffèrent du ressort actuel uniquement par leur matériau.

numéro d'article	Matériau	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (nombre)	R (N/mm)	Similarité in %: Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-369D	1.4310	6,3	78,3	165	721,467	57,55	107,45	5,5	6,714	100,0 \| 100,0 \| 100,0 \| 100,0
D-369D	EN 10270-1	6,3	78,3	165	840,385	57,5	107,5	5,5	7,818	92,9 \| 100,0 \| 92,9 \| 85,9

Nombre de ressorts métalliques similaires: 2

Ressorts de compression similaires avec une configuration de charge différente

Les ressorts de compression suivants diffèrent du ressort actuel en termes de capacités de charge.

Priorité

numéro d'article	De (mm)	L0 (mm)	R (N/mm)	Matériau	Fn (N)	Ln (mm)	sn (mm)	Similarité in % Dans l'ensemble \| Géométrie \| Charger \| Rigidité
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	59,2 \| 80,3 \| 64,2 \| 33,2
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	58,5 \| 77,8 \| 64,4 \| 33,2
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	66,6 \| 89,3 \| 67,5 \| 43,2
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	66,4 \| 85,2 \| 70,3 \| 43,6
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	68,3 \| 90,3 \| 69,0 \| 45,5
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	67,9 \| 87,0 \| 69,3 \| 47,5
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	73,8 \| 94,1 \| 75,5 \| 51,8
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	74,2 \| 95,1 \| 75,2 \| 52,4
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	64,2 \| 86,5 \| 46,9 \| 59,2
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	74,1 \| 86,0 \| 77,0 \| 59,2
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	79,4 \| 92,9 \| 80,5 \| 64,7
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	83,5 \| 88,6 \| 81,1 \| 80,8
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	79,5 \| 86,0 \| 70,0 \| 82,4
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	88,6 \| 95,4 \| 84,5 \| 85,8
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	89,8 \| 88,3 \| 84,2 \| 96,9
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	91,2 \| 92,9 \| 93,5 \| 87,3
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	87,9 \| 88,3 \| 91,7 \| 83,7
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	81,2 \| 94,1 \| 82,4 \| 67,0
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	74,4 \| 92,8 \| 75,0 \| 55,3
VD-396	88	180	12,727	1.4310	1387,273	71	109	71,5 \| 86,5 \| 75,3 \| 52,8
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	64,0 \| 88,2 \| 63,8 \| 40,1
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	54,4 \| 84,8 \| 52,6 \| 25,8
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	52,5 \| 81,4 \| 54,5 \| 21,6
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	50,0 \| 83,3 \| 46,7 \| 19,9
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	47,5 \| 80,9 \| 44,1 \| 17,5
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	49,0 \| 79,6 \| 50,4 \| 17,1
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	48,2 \| 79,6 \| 48,7 \| 16,3
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	41,6 \| 79,3 \| 34,9 \| 10,6
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	39,9 \| 79,9 \| 31,5 \| 8,2

Nombre de ressorts métalliques similaires: 29

Numéro de tarif douanier: 73202081; Ressort de compression VD-369D

Pays d'origine: DE, German; Ressort de compression VD-369D
